基于Rsoft进行单模光纤的基模计算
|
|

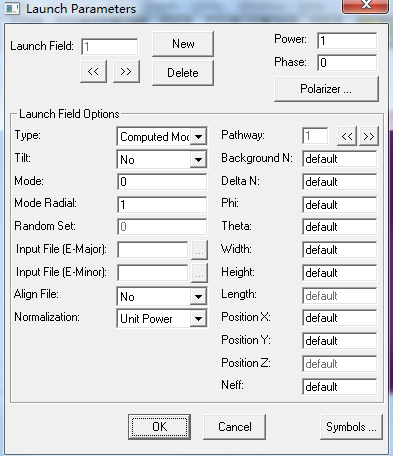

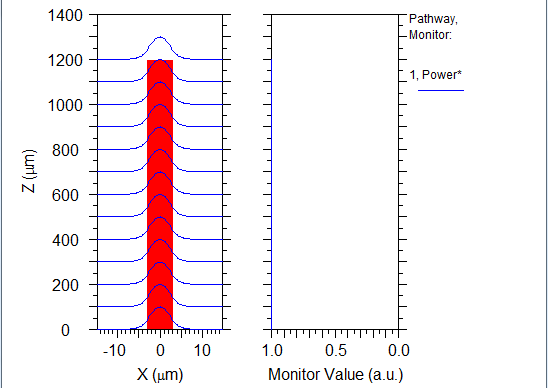

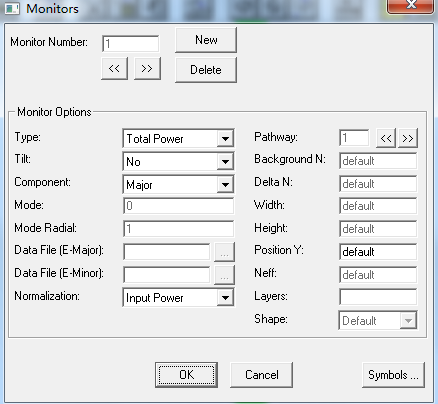

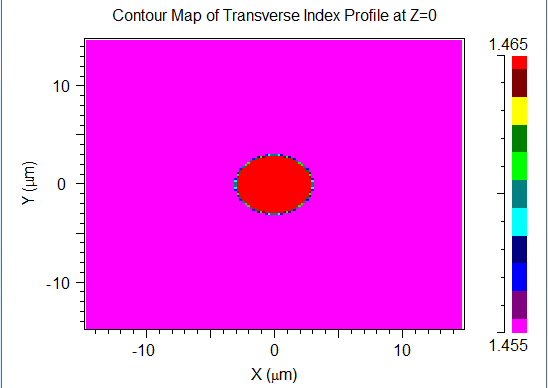

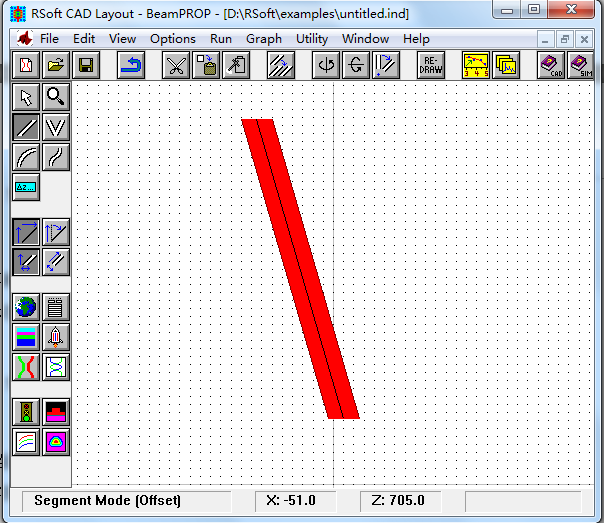

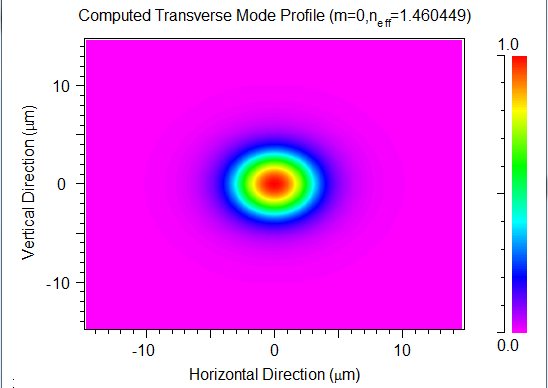

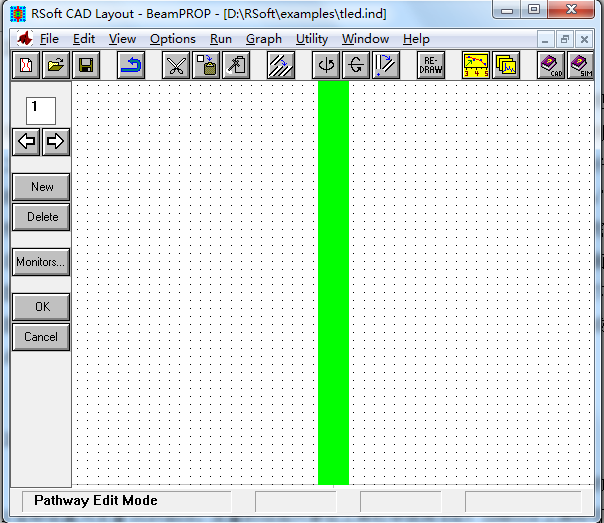

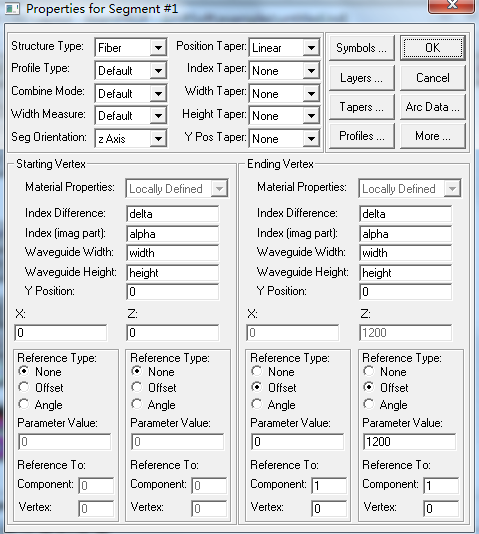

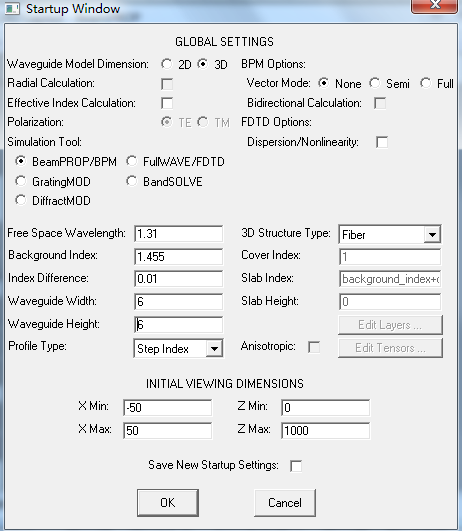

单模光纤就是在给定的工作波长上，只有主模式才能传播的光纤。它可以无中继的传输几十甚至数百公里，在陆地长途通信以及海底跨洋通信中具有不可替代的作用。单模光纤中基模的相位、偏振、振幅等参数对于各种外界物理量极为敏感，利用这种敏感特性可制成灵敏度极高的各种光纤传感器。本文利用BeamPROP软件对单模光纤的基模进行计算仿真。 一。建立波导 进入RSoft CAD-Layout，点击左上角的“New Circuit”按钮，新建仿真文件，波导的一些基本特性参数需要在此设定。3D Structure Type 设为 Fiber 。波导横截面的尺寸结构为 6um，芯层折射率为 1.465，包层折射率为 1.455（包层和芯层的折射率差为 0.01）。设定界面如下图所示：  点击BeamPROP窗口左边的mode，绘制相应形状的波导。鼠标左键，在任意另一处再单击左键，即可画出相应的波导。将鼠标移动至波导上（红色区域上） ，再单击鼠标右键，会弹出波导的设置菜单。通过设置变量可以方便的改变波导的位置以及大小。   要实现仿真结果，我们还需要设置光源的特性和观察的路径，还需要添加监视器观察输出特性。设置路径通过单击左侧工具栏中的“Edit Pathways”按钮。 单击后左侧工具栏会变成路径设置栏。点击“New”按钮，会新建一个路径，再左键点击我们画好的波导，使路径与波导相一致（此时波导会变绿色），如下图：  然后再点击“Monitors”按钮，会弹出一个小对话框，设置一个与路径相匹配的探测器。按照 下图提示设置完后， 点击对话框的“OK”按钮回到路径设置模式， 再点击左侧的“OK”按钮回到 画图模式。  再进行光源的设置。单击左侧工具栏中的“Edit Launch Field”按钮，如下图。 单击后会弹出输入光源的设置对话框。。如下图： 设置完成点击“OK”。至此，模拟环境已基本设置完毕。模拟前，需先将文件保存下来。  点击“Display Index Profile”可以观察光纤折射率的分布，如下图  使用Simulation得到仿真结果如图所示，左边的图代表光纤传播谱，Monitor蓝线代表各点相对入射功率的功率  点击“Compute Fundamental Mode”可查看  最后，有光学仿真相关需求，欢迎通过微信公众号联系我们。 微信公众号：320科技工作室。 |
