[交流] ANSYS如何删除掉表面单元 已有1人参与

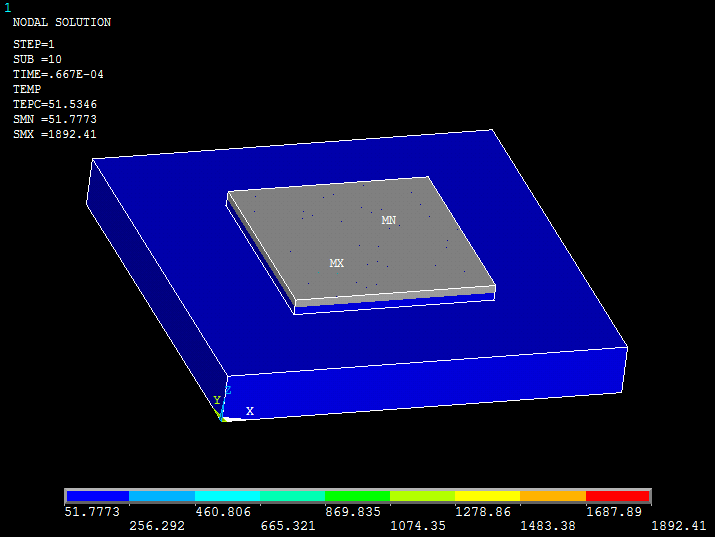

各位大神：如图所示，小弟计算了增材制造两层单元的温度场，图示为蓝色的为第一层的温度场。灰色的是第二层，还没有激活。在第一层的上面表面利用152单元加载了对流。但是，计算完第一层的温度场，计算第二层的时候。第一层的表面的单元一直存在，也就是冷却载荷一直在起作用。恳请大神指点，计算第二层的温度场，如何删除第一层的表面单元？

ANSYS如何删除掉表面单元
回复此楼

» 猜你喜欢
1楼 2020-10-27 07:25:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
需要先删除表面效应单元上的载荷，然后才能删除表面效应单元。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

346507037
2楼2020-10-29 08:07:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

346507037

铁虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by htbbzzg at 2020-10-29 08:07:33
需要先删除表面效应单元上的载荷，然后才能删除表面效应单元。

老师：您好，这是我定义和加载表面单元的命令流，麻烦您看看怎么删除？我试了很久也没搞出来
et,4,surf152
keyopt,4,4,1
keyopt,4,5,0
keyopt,4,8,4

NSEL,s,LOC,Z,0
type,4
esurf,all
ESEL,S,TYPE,,4
CM,biaomian,ELEM

SFE,biaomian,1,CONV,1,5
SFE,biaomian,1,CONV,2,20
