[求助] 请教一下各位老师和同学们，关于用三通阀配置混合气体的问题 已有1人参与

各位老师及同学好，我现在需要稀释气体做标准曲线，比如实验室现在有纯的CH4气体，我需要用He稀释得到5%的CH4，CH4的流速为3 mL min-1，He的流速为57 mL nim，三通阀的连接方式如A图所示，这样的配气方式合理吗，会不会存在阻力不平衡或者差别较大，导致混气的混合不太好，因为混气进色谱，出的峰面积波动较大。例如4000,3875,4020,。不知道大家配置混合气体一般需要什么装置吗。后续做反应，也需要类似的混合气体，相关流速配比在B图，这样的三通阀可以满足我的需求吗，或者说我这样的配气方式是合理的吗？请各位老师专家给点意见，非常感谢

请教一下各位老师和同学们，关于用三通阀配置混合气体的问题


请教一下各位老师和同学们，关于用三通阀配置混合气体的问题-1
回复此楼

» 猜你喜欢
1楼 2020-10-26 20:57:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞翔1968

至尊木虫 (著名写手)
注意别串气，最好加上止回装置比较稳妥

发自小木虫Android客户端
赞一下 回复此楼
2楼2020-10-27 05:00:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

化工小虫

新虫 (正式写手)
加单向阀防止回流，加一个小混合器然后再出去会好一些。

发自小木虫Android客户端
赞一下 回复此楼
3楼2020-10-27 12:49:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanosong

新虫 (初入文坛)
请教一下各位老师和同学们，关于用三通阀配置混合气体的问题-2

发自小木虫Android客户端
赞一下(1人) 回复此楼
4楼2020-10-27 22:02:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanosong

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 化工小虫 at 2020-10-27 12:49:23
加单向阀防止回流，加一个小混合器然后再出去会好一些。

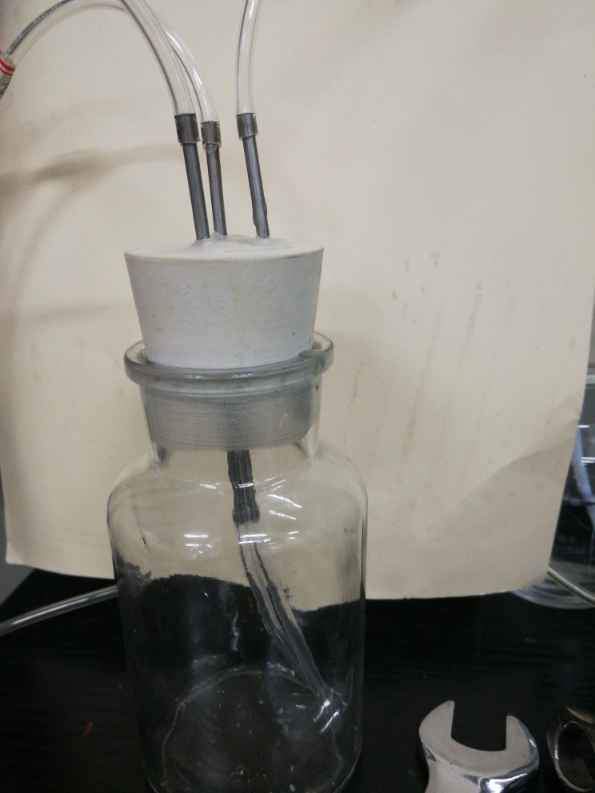

您好，我现在改进了一下，把两种气体分别通入玻璃瓶，然后再进色谱，感觉色谱出的峰比之前用三通阀稳定了很多，这样实验室用应该没问题吧，谢谢您

发自小木虫Android客户端
赞一下 回复此楼
5楼2020-10-27 22:04:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

煦风_luan

专家顾问 (正式写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by nanosong at 2020-10-27 22:04:22
您好，我现在改进了一下，把两种气体分别通入玻璃瓶，然后再进色谱，感觉色谱出的峰比之前用三通阀稳定了很多，这样实验室用应该没问题吧，谢谢您
...

在确保压力（不会顶破盖子）和密封性（不外泄，安全性很重要）的情况下，在这个装置加一些增加混合的装置会更好一些。就是想办法增加流道，可参考一下混合器的原理（图片我就不贴了，网上很好找）。

应该就可以了。

如果是我，我就把两根管子之后的管道做长（多缠绕一些圈数，甚至可以顺时针和逆时针的缠绕结合起来）。前面加流量计和止回阀。这样不用担心安全问题。
赞一下 回复此楼
个人为小企业提供免费的设计咨询甚至概念设计服务，只希望为提高国内的化工水平，减少三废污染出一点微薄之力。
6楼2020-11-05 14:29:45
