[交流] ANSYS如何删除掉表面单元 已有1人参与

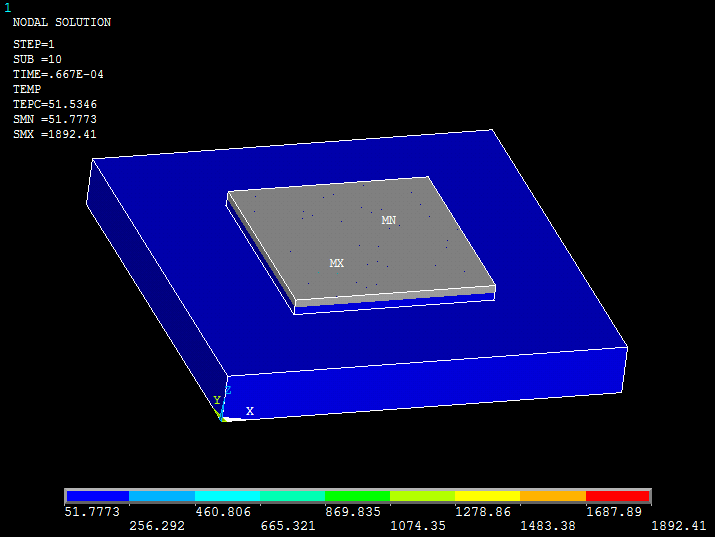

各位大神:如图所示,小弟计算了增材制造两层单元的温度场,图示为蓝色的为第一层的温度场。灰色的是第二层,还没有激活。在第一层的上面表面利用152单元加载了对流。但是,计算完第一层的温度场,计算第二层的时候。第一层的表面的单元一直存在,也就是冷却载荷一直在起作用。恳请大神指点,计算第二层的温度场,如何删除第一层的表面单元?

ANSYS如何删除掉表面单元
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
只要删除表面效应单元上的冷却载荷就可以了,这样一来,表面效应单元也就不起作用了。
  实在要删除表面效应单元,也必须先删除它上面的载荷。不过,在求解模块中好像不能这样做,需要到前处理模块去删除单元,后续操作就非常麻烦了。
  而删除载荷在求解模块中就可以做。
2楼2020-11-03 08:53:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

  按照你的命令流,如果表面效应单元上只有对流载荷,可以试试如下命令流:
    esel, s, type, 4
             sfedele, all, all, all
             allsel,all
3楼2020-11-08 09:41:32
