[交流] 请教电路图?

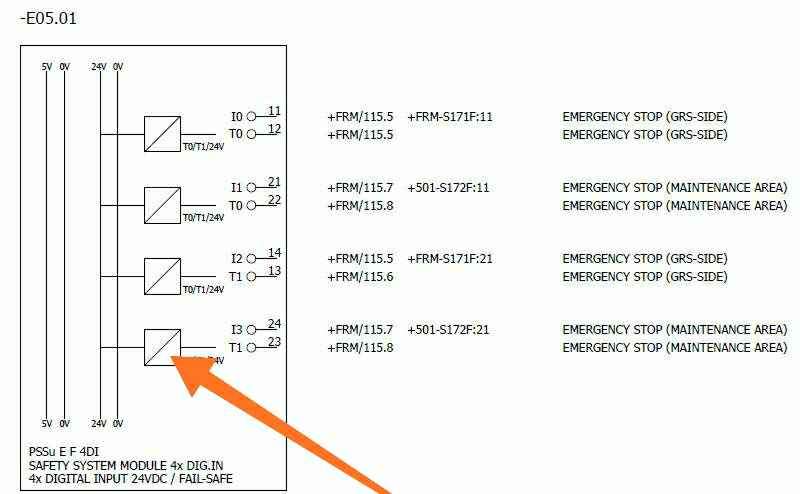

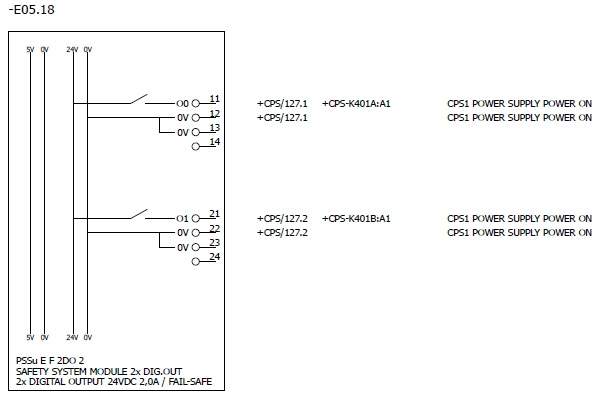

这个Pilze的输入输出电路图是什么意思,图1中中间的对角线方框是什么意思,图2中中间的开关又是什么意思?谢谢

请教电路图?
Pilz 安全输入输出模块.jpg


请教电路图?-1
Pilz 安全输入输出模块2.jpg
回复此楼

» 猜你喜欢

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓉蓉番薯

禁虫 (文坛精英)


cumtbcfg(金币+1): 谢谢参与
本帖内容被屏蔽

2楼2020-10-07 14:49:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cumtbcfg

新虫 (正式写手)


引用回帖:
2楼: Originally posted by 蓉蓉番薯 at 2020-10-07 14:49:59
图?。

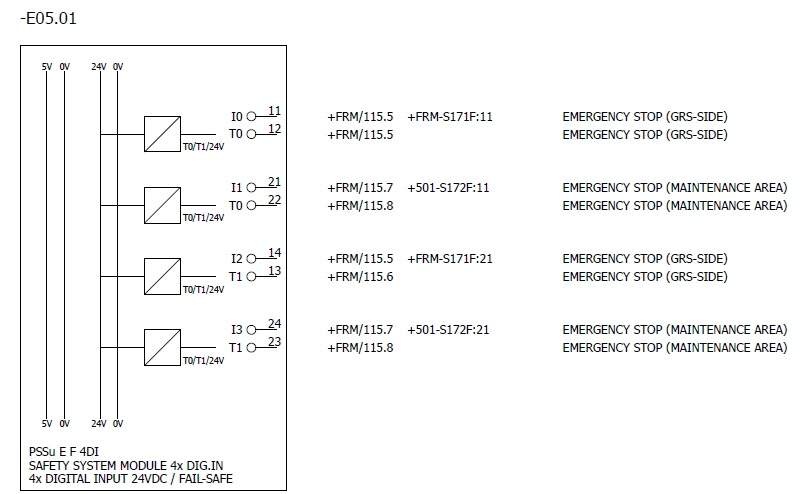

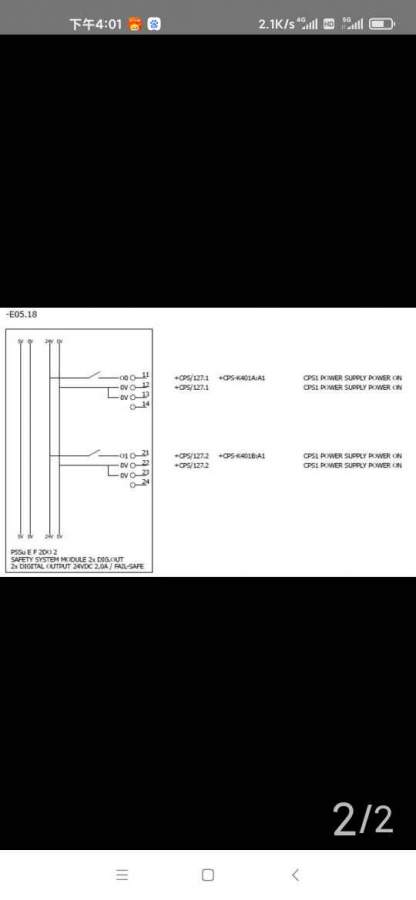

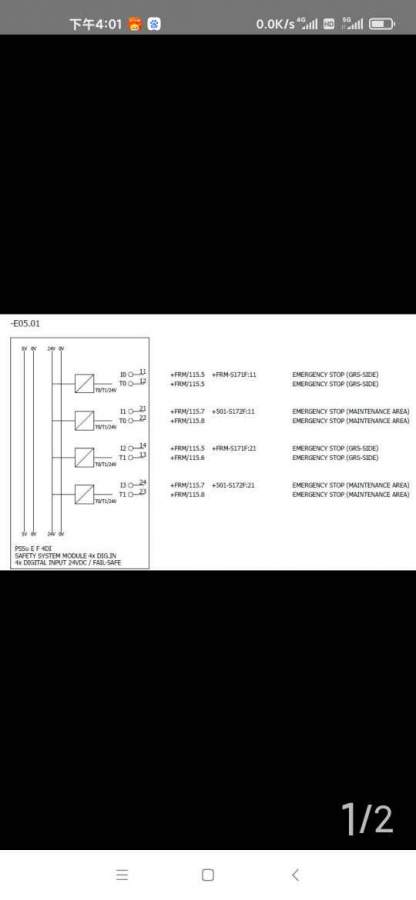

请查收图片
请教电路图?-2


请教电路图?-3



发自小木虫Android客户端
3楼2020-10-07 16:01:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cumtbcfg

新虫 (正式写手)


引用回帖:
2楼: Originally posted by 蓉蓉番薯 at 2020-10-07 14:49:59
图?。


请教电路图?-4


请教电路图?-5



发自小木虫Android客户端
4楼2020-10-07 16:14:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cumtbcfg

新虫 (正式写手)


引用回帖:
4楼: Originally posted by cumtbcfg at 2020-10-07 16:14:19



...

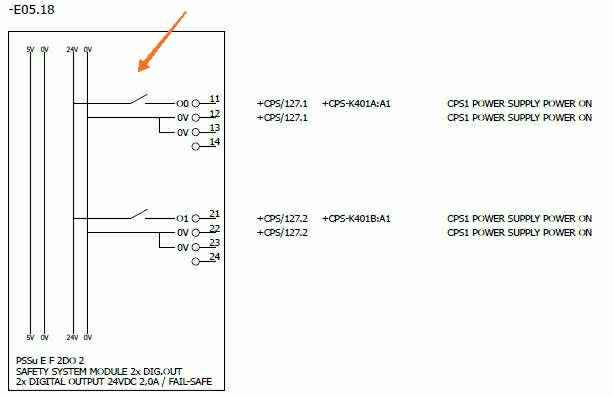

再补充一下
请教电路图?-6



发自小木虫Android客户端
5楼2020-10-07 16:14:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

redmoonzpc

至尊木虫 (知名作家)


★ ★
cumtbcfg(金币+1): 谢谢参与
cumtbcfg: 金币+1 2020-10-09 16:38:59
方框带斜线表示T0T1是定时器,24V输入,4组

发自小木虫Android客户端
6楼2020-10-07 22:12:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
2020-10-08 14:21   回复
cumtbcfg(金币+1): 谢谢参与
发自小木虫Android客户端
ro118楼
2020-10-13 17:55   回复
cumtbcfg(金币+1): 谢谢参与
