[交流] ANSYS计算温度场没有结果 已有1人参与

各位大神:

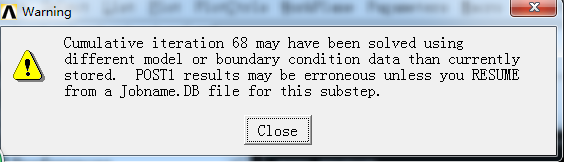

              加载移动热源计算温度场,收敛曲线也都能显示,但是后处理查看的温度场的时候,只有第一个载荷步的温度场。读入其他载荷步的温度场时候,出现了一个错误。麻烦大神看看这个错误是怎么回事?

ANSYS计算温度场没有结果
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
估计你是做的增材制造之类的问题,使用了死活单元和多载荷步,每个载荷步参与计算的活单元是不一样的。如果是这样,在后处理时,是会出现此类问题的。
  解决的办法:在求解过程中,对每个载荷步,将所有活单元创建一个 component,名为,比如 huody-%i% (i 为载荷步数),然后,在后处理时,对每个载荷步,比如第 i 个载荷步,先使用 cmsel, s, huody-%i% 命令,选择该载荷步的所有活单元,再使用 命令:  nsle,s,all 选择附属于这些单元的所有节点,然后再显示结果,就是该载荷步的所有活单元和节点的结果了。这时也可能出现你遇到的错误信息,但是可以忽略。
  另外,即使不使用上述办法,世界显示结果也是可以的。所出现的错误信息可以忽略。

» 本帖已获得的红花(最新10朵)

2楼2020-10-06 09:37:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

346507037

铁虫 (正式写手)

送红花一朵
引用回帖:
2楼: Originally posted by htbbzzg at 2020-10-06 09:37:23
估计你是做的增材制造之类的问题,使用了死活单元和多载荷步,每个载荷步参与计算的活单元是不一样的。如果是这样,在后处理时,是会出现此类问题的。
  解决的办法:在求解过程中,对每个载荷步,将所有活单元创建 ...

老师:直接显示结果,温度场显示没有结果。我调试了一下命令流,又出现了一个新的错误。这个警告也应该是您说的这个原因吧?
*** WARNING ***                         CP =    2385.037   TIME= 22:39:14
The current solution may have been produced using different model or
boundary condition data than is currently stored.  POST1 results may
be erroneous unless you perform a new solution using the stored data.
3楼2020-10-06 22:51:34
