[求助]
Midas GTS NX 总是出现4024不收敛的状况，求大神解答，跪谢!
|
||
|

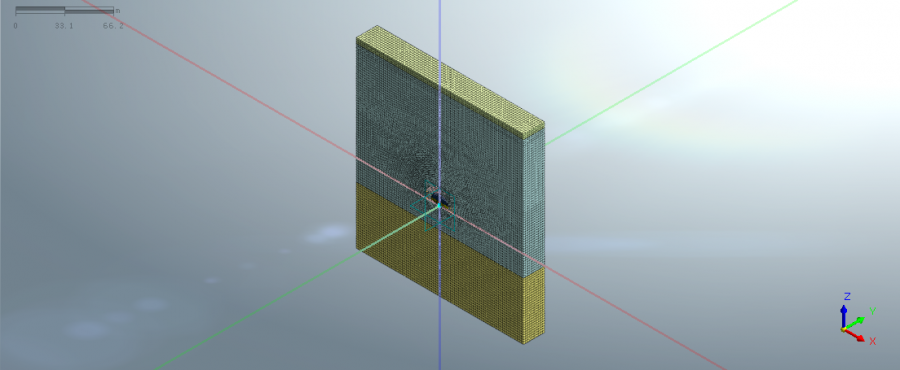

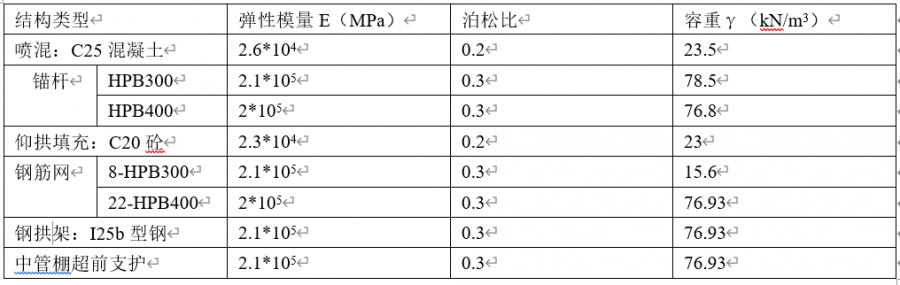

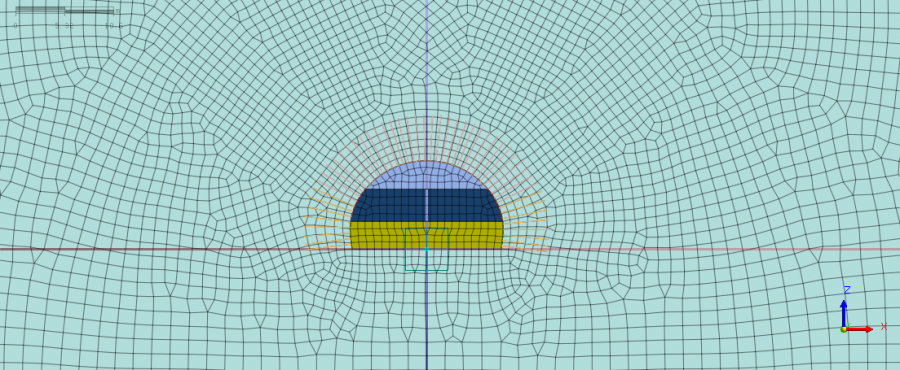

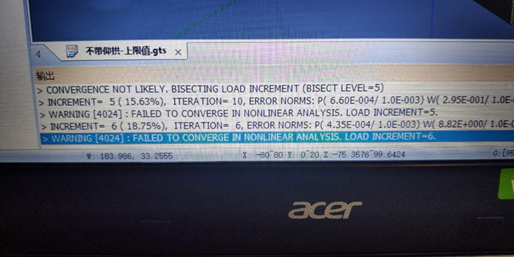

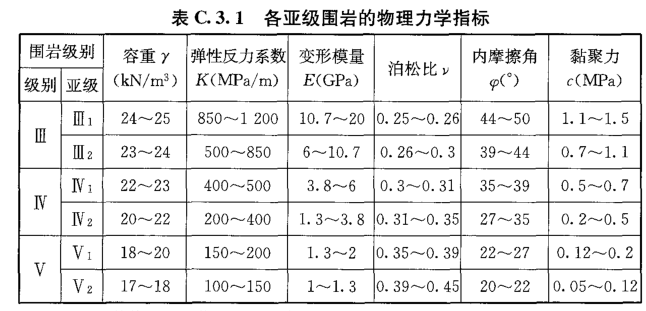

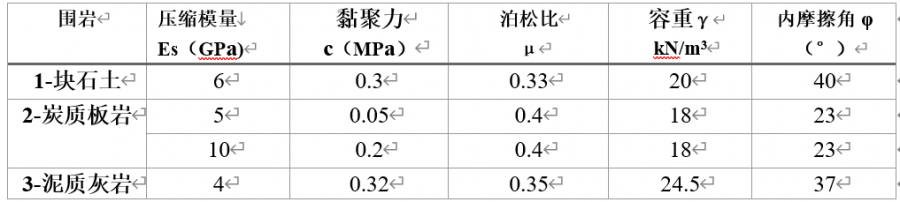

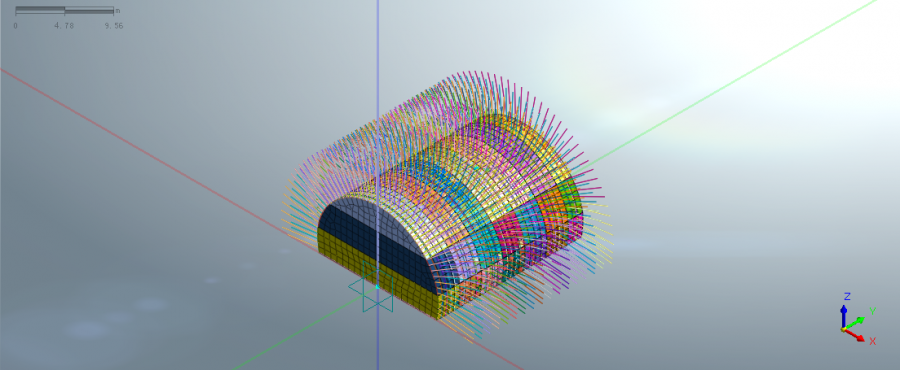

各位大佬，我是想模拟一个隧道的施工阶段的变形分析，埋深90m，模型的长为160m，高170m，厚度为20m，如图1；支护条件什么的也都比较符合实际工程，支护参数具体如图2；地层分三层，第一层为块石土，第二层为炭质板岩，第三层为泥质灰岩，隧道即在第二层，炭质板岩层中，由于我不确定炭质板岩的物理力学参数，所以选取的铁路隧道规范中的Ⅴ级围岩参数的上下限分别模拟的，如图3；其他围岩参数如图4；（规范中给的是变形模量E，我换算成了压缩模量输入进迈达斯的） 但是最后总是出现4024的错误，如图5 因为实际工况中开挖这段还没有施作仰拱，所以没有带仰拱，但就是不收敛，不知道什么情况，请问有大神知道为什么的吗？ 图1    图2  图3  图4  图5  @mygt_hit |
