[求助] 关于用Workbench设置弹簧之间接触的问题 已有1人参与

问题描述:

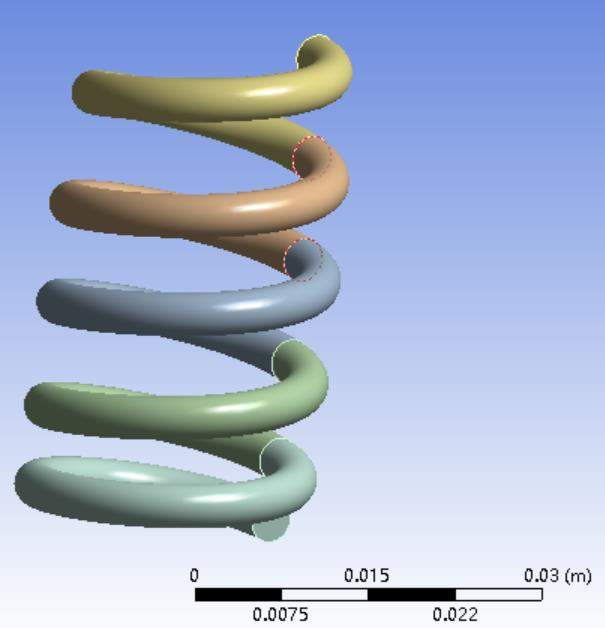

我现在做的是一个螺旋弹簧被压缩,发生大变形后簧丝之间接触的问题。弹簧模型如下图所示。图中,我对弹簧每圈进行了切割,目的是为了设置接触面和目标面,原本是一个完整的弹簧。
关于用Workbench设置弹簧之间接触的问题

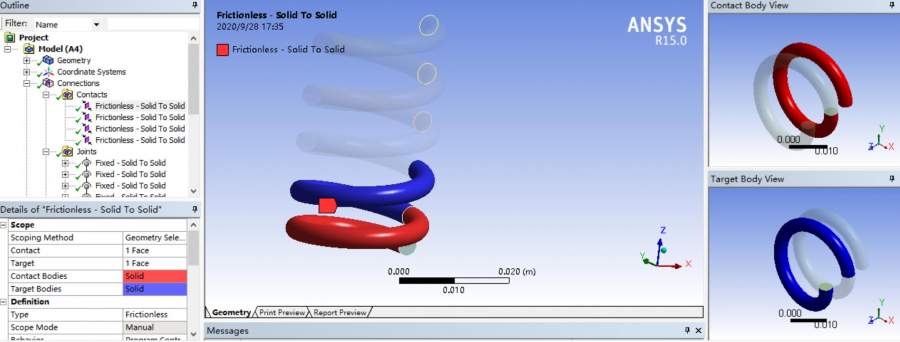

随后我对其添加接触约束,约束情况如下,蓝色为接触面,红色为目标面。设置为无摩擦接触约束。其他各圈做相同设置。
关于用Workbench设置弹簧之间接触的问题-1

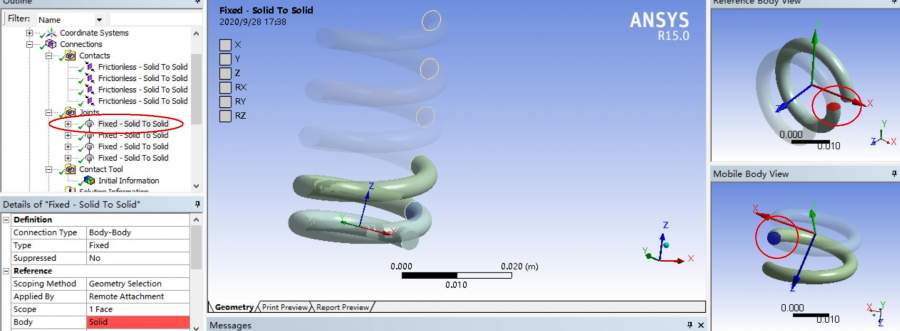

固定铰的设置是为了把分割的每个圈连接成一个完整的弹簧。其他各圈有相同设置。
关于用Workbench设置弹簧之间接触的问题-2

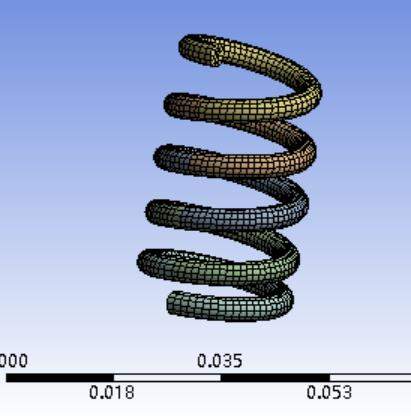

下图是我的网格划分。
关于用Workbench设置弹簧之间接触的问题-3

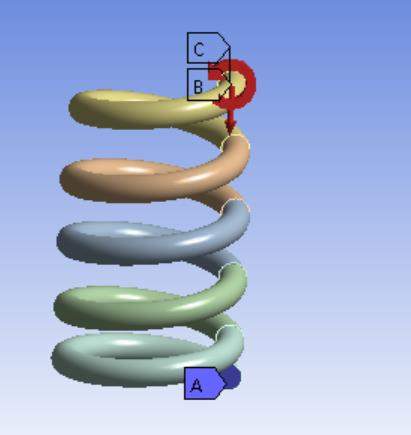

顶部加载垂直向下的力,因为做了力的平移,所以增加了一个力偶。
关于用Workbench设置弹簧之间接触的问题-4

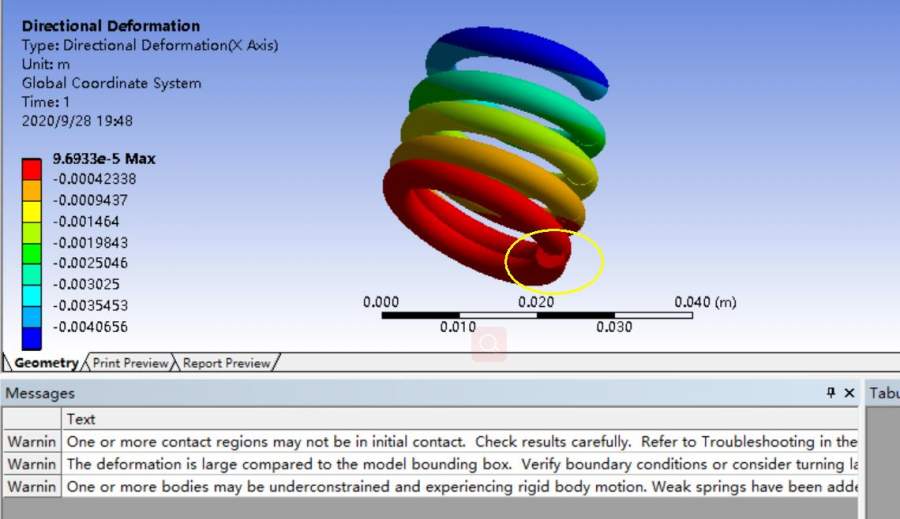

最后的结果和警告如下图。可以看出,黄色标记部分出现了侵入,计算结果不成功。
关于用Workbench设置弹簧之间接触的问题-5
设置方面,大变形和弱弹簧我都设置过,结果没有变化,还有采用了分步求解,不但计算时间很长,而且结果报错。还请高手给与指点一二。
下图不知道如何删掉,请忽略。

关于用Workbench设置弹簧之间接触的问题-6
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
不了解你的具体情况,只能说一下可能的问题:
  1  接触单元和目标单元的法线方向有问题,没有指向对方。
  2  接触属性设置有问题。
  3  求解时,计算子步数设置太少。
  等。
2楼2020-09-29 08:37:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tiantia7768

铁虫 (初入文坛)

引用回帖:
2楼: Originally posted by htbbzzg at 2020-09-29 08:37:49
不了解你的具体情况,只能说一下可能的问题:
  1  接触单元和目标单元的法线方向有问题,没有指向对方。
  2  接触属性设置有问题。
  3  求解时,计算子步数设置太少。
  等。

谢谢回复,您说的这几个问题我解决都比较困难,如果可以的话,不知可否让您帮我解决一下,有偿。
3楼2020-10-16 09:11:07
