[交流] ansys不同约束基地的应力变化 已有1人参与

ANSYS约束不强导致的基底变形
ANSYS计算增材制造的热应力,用以下命令流约束,计算结果,基底有变形,这个计算结果应该就是基底约束不强导致的吧?
基底如果全约束的话,或者约束太强,是不是会导致基底在温度变化不大的情况下,以后很大的应力。这个基底的约束对基底应力的分布影响是什么机理?感觉约束凡是不一样,基底的应力变化很大,小弟不理解这是为什么?约束方式也会导致应力分布的不同吗?

基底的尺寸jd
基底只约束了Z向的位移
csys,0
ALLSEL,ALL
VSEL,S,MAT,,1
ESLV,S
NSLE,s,1
NSEL,S,LOC,Z,0
d,all,uz,0
基底约束两个端面的Y向的位移
NSEL,S,LOC,y,jd
d,all,ux,0
NSEL,S,LOC,y,0
d,all,ux,0
基底约束两个端面的X向的位移
NSEL,S,LOC,x,jd
d,all,uy,0
NSEL,S,LOC,x,0
d,all,uy,0
alls
eplot
fini

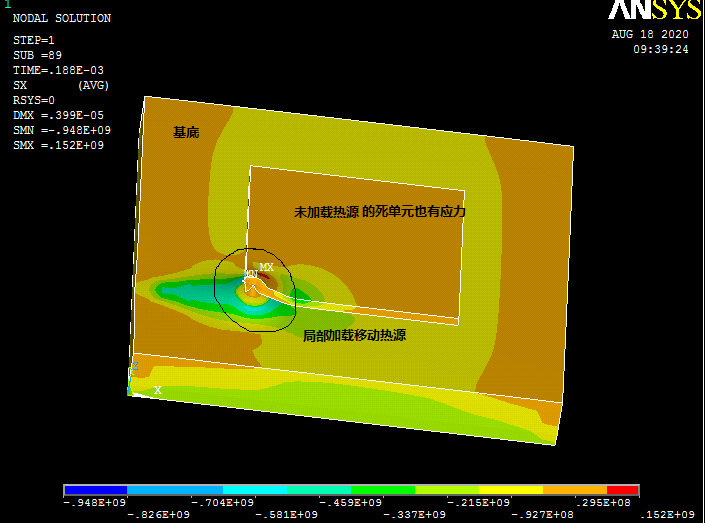

ansys不同约束基地的应力变化

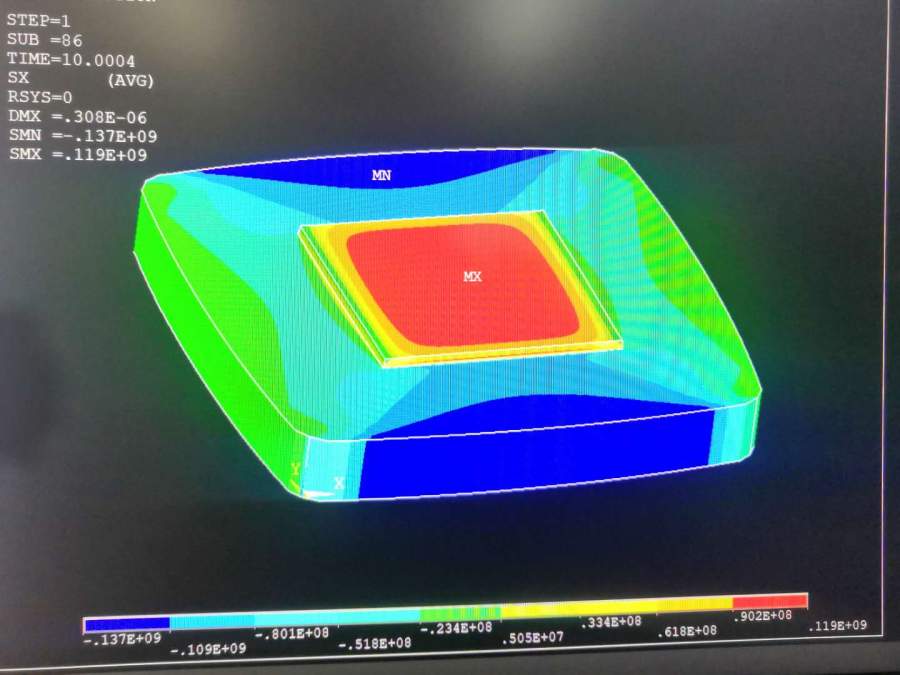

ansys不同约束基地的应力变化-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
把以下对基底两个端面的约束改一下试试:
     基底约束两个端面的Y向的位移  -  原来的写法是约束了 x 方向的位移
       NSEL,S,LOC,y,jd
       d,all,uy,0
       NSEL,S,LOC,y,0
       d,all,uy,0
     基底约束两个端面的X向的位移  -  原来的写法是约束了 y 方向的位移
       NSEL,S,LOC,x,jd
       d,all,ux,0
       NSEL,S,LOC,x,0
       d,all,ux,0
2楼2020-09-23 08:44:09
