ANSYS约束不强导致基底变形 已有2人参与
|
|

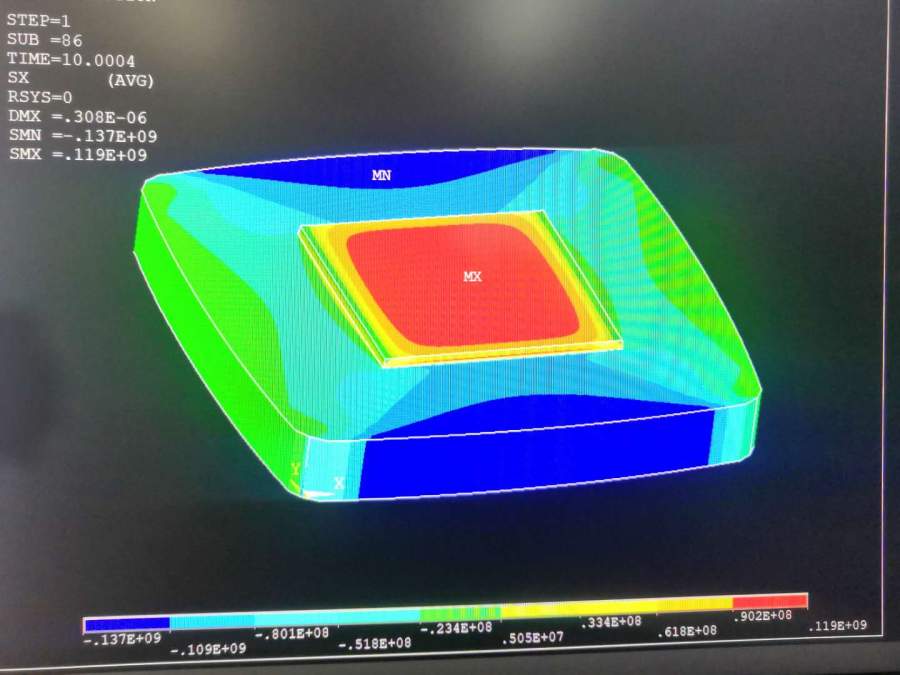

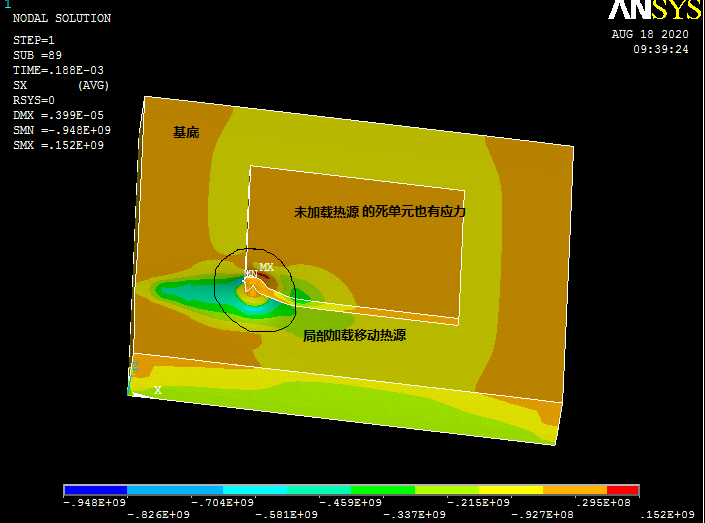

ANSYS计算增材制造的热应力，用以下命令流约束，计算结果，基底有变形，这个计算结果应该就是基底约束不强导致的吧？ 基底如果全约束的话，或者约束太强，是不是会导致基底在温度变化不大的情况下，以后很大的应力。这个基底的约束对基底应力的分布影响是什么机理？感觉约束凡是不一样，基底的应力变化很大，小弟不理解这是为什么？约束方式也会导致应力分布的不同吗? 基底的尺寸jd 基底只约束了Z向的位移 csys,0 ALLSEL,ALL VSEL,S,MAT,,1 ESLV,S NSLE,s,1 NSEL,S,LOC,Z,0 d,all,uz,0 基底约束两个端面的Y向的位移 NSEL,S,LOC,y,jd d,all,ux,0 NSEL,S,LOC,y,0 d,all,ux,0 基底约束两个端面的X向的位移 NSEL,S,LOC,x,jd d,all,uy,0 NSEL,S,LOC,x,0 d,all,uy,0 alls eplot fini ANSYS约束不强导致的基底变形 微信图片_20200907081957.jpg  应力图片.png  微信图片_20200907081957.jpg |
回复此楼» 猜你喜欢
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有3人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有3人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有4人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有3人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有5人回复
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
我看别人论文里都是在基底，即z＝0的面选择全部节点，约束全部位移。改变约束方式当然会导致应力场发生很大变化。但是基本规律是不变的，及熔池前端是压应力，后端是拉应力，那么我觉得问题不大。 发自小木虫Android客户端 |
2楼2020-09-20 00:56:57
