| 查看: 528 | 回复: 0 | ||
| 【悬赏金币】回答本帖问题，作者康剑梅将赠送您 50 个金币 | ||
[求助]
Ti2AlNb合金的电解抛光求助
|
||

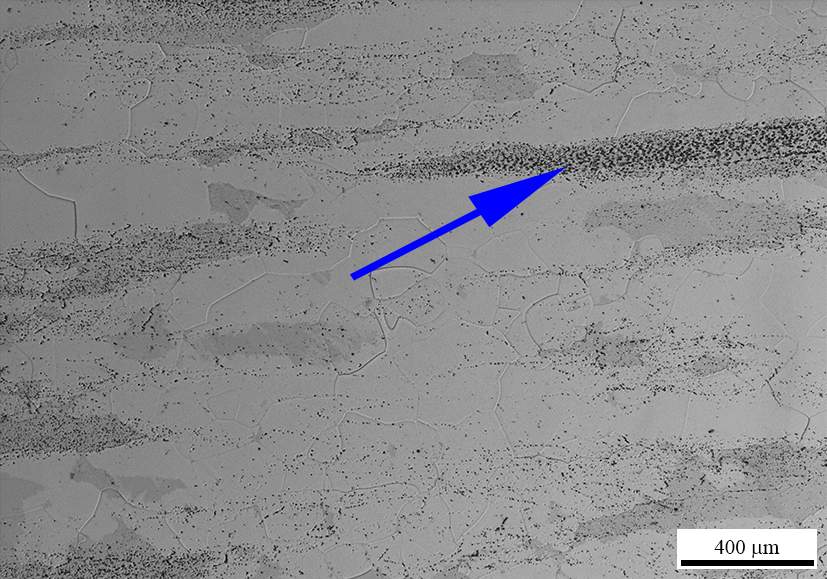

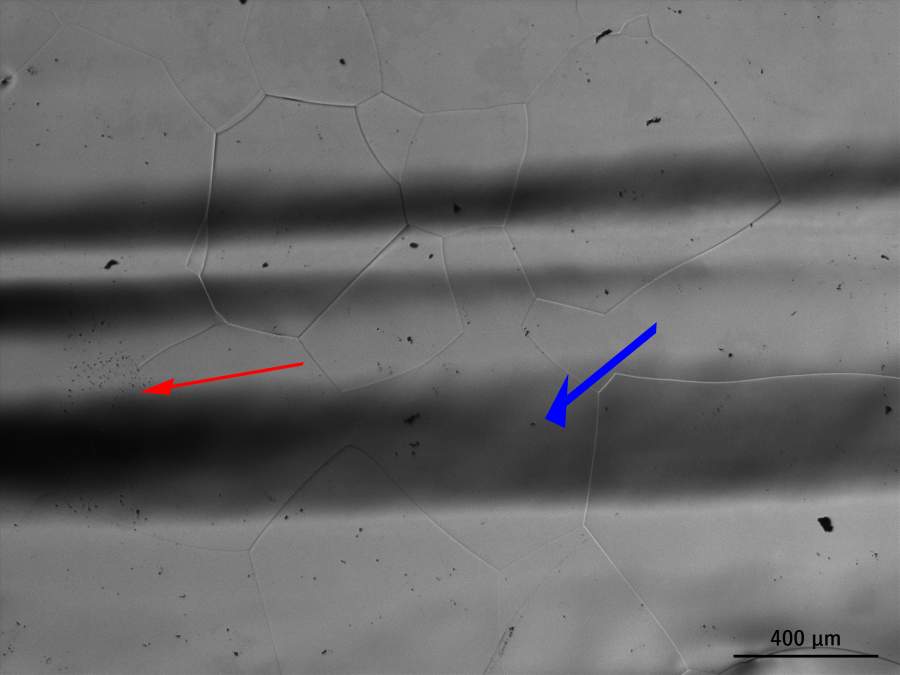

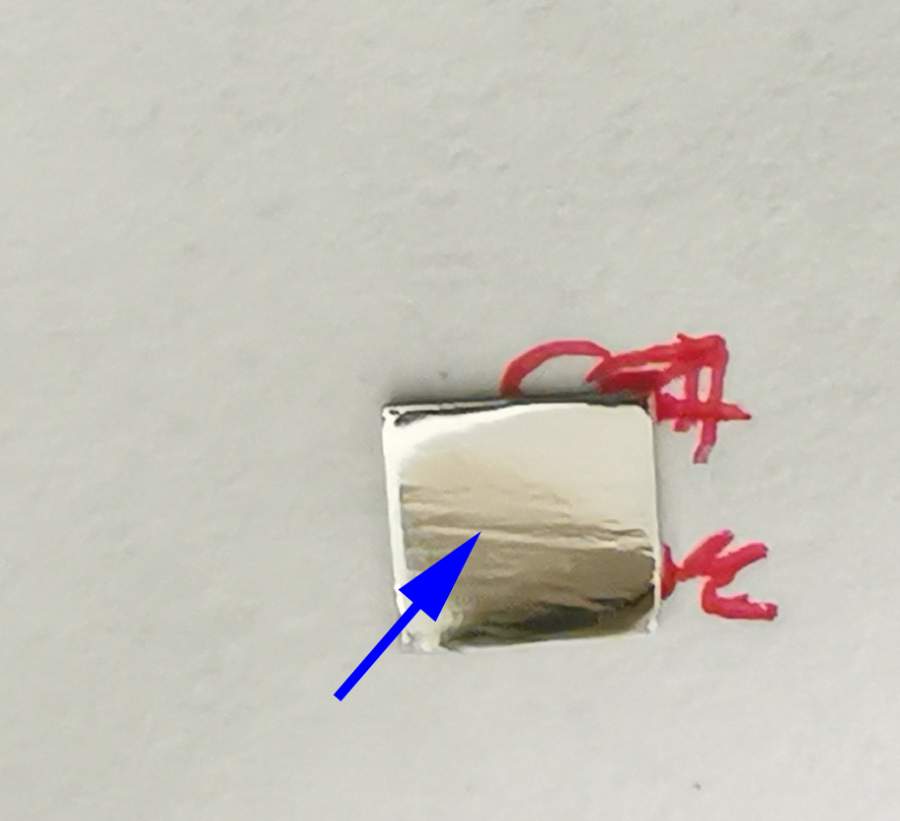

Ti2AlNb基合金使用6%的高氯酸+34%正丁醇+60%甲醇进行电解抛光，使用文献中30V的工作电压，电解抛光反应很剧烈，出现气泡的爆炸声。在气泡的爆炸声出现前大概30s，看了抛光后的试样，划痕没有抛掉。然后发现使用15V的电压，电流在0.7A附近，抛光180s后，样品表面有很多竖纹，这些竖纹之间存在高低起伏，如图1所见。对抛光的试样进行金相观察，发现明显的起伏，并且存在聚集性的黑点，如图2,3所示。跟金相腐蚀的组织对比发现，这些聚集性的黑点并不是组织差异带来的。对电解液添加液氮降低温度或增加搅拌，有起伏的竖纹并没有消除或改善。请问大神是否遇到过相似的现象，请给与一些建议，谢谢 Ti2AlNb-1.jpg  Ti2AlNb-2.jpg  Ti2AlNb3.jpg |
回复此楼» 猜你喜欢
308求调剂
已经有20人回复
-
中科院总分315求调剂
已经有3人回复
-
求调剂 材料与工程 324分 专硕
已经有3人回复
-
化学工程与技术324调剂
已经有15人回复
-
一志愿矿大，材料工程专硕314分，0856可调都可以
已经有12人回复
-
环氧灌封胶 抗沉剂
已经有4人回复
-
268分085602化学工程调剂
已经有22人回复
-
考研调剂
已经有18人回复
-
还有化工二轮调剂的学校吗
已经有39人回复
-
277 数一104，学硕，求调剂
已经有8人回复
