[求助]
关于eis测试与数据处理的一些问题想请教下各位大佬。
|
||
|

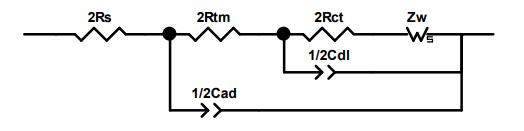

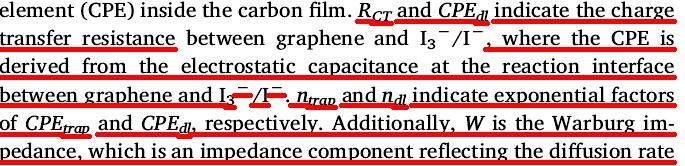

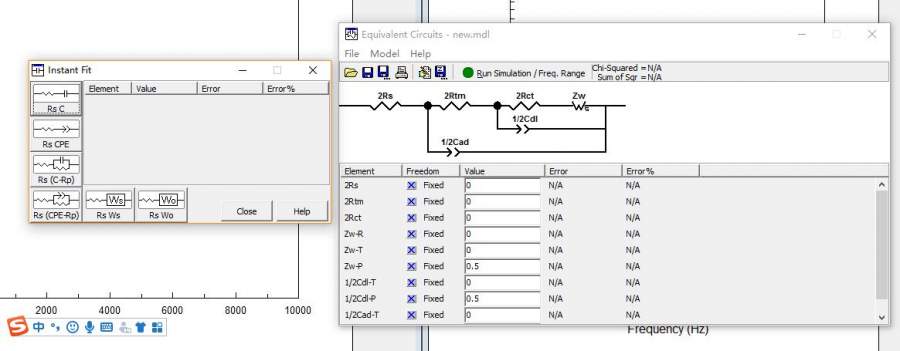

本人是做dssc对电极和HER的，现在不断学习中积累了一些问题和困惑想和大家探讨下，也希望高手能为我答疑解惑。 问题1：依靠EIS测试结果拟合中等效电路的CPE元件可计算电极表面的双层电容，依托公式如下图，本人不解的是下图中公式里的ndl是对应于Zview中CPE元件阻抗公式里的CPE P值吗？ 问题2:下图是对碳材料对电极EIS结果所提出的一种电路图，先问下ZView help并没有讲述的拟合细节，如图的等效电路（上传的图片没编号大家按叙述顺序对号入座好了），对于分步即时拟合，在确定Rs后的Rtm和Rct值的确定是直接复制对应即时拟合电路元件（分别为Rs CPE Rp元件和 Rs Zw元件）的拟合结果中的Rp与Rs数值呢，还是考虑前面的串联电阻元件以此减去该即时拟合元件之前的串联电阻（例：对Rtm需要将获得的Rp与前一步获得的Rs做差吗？）。本人亲测减去和不减最终拟合结果均较原始数据偏离不大，即精确度差不多。所以请教大佬该正确的该怎么做，还有我减或不减出现的拟合结果相差不大的原因，似乎拟合后软件自动补偿使两种处理方法得到的电阻值差距不大。 问题3:针对DSSC电池的暗态EIS模拟需要在与其开路电压相当的偏压下测试，电路对应顺序图，那么碘体系下一般取0.75V,但工作站测得的nyquist图没有典型的三个圈而加大偏压到0.85V则会出现典型的三个圈特征，而自己的光伏数据的Voc通常在0.76V左右而课题组其他人测过Voc 0.85V.所以偏离文献给出的常用值 大概0.1V的开路偏压设置合理吗，会不会很难解释？ 问题4：对应于面积不等的两个电极的EIS数据，如HER的负载自己合成材料的工作电极与碳棒对电极以及DSSC的对电极和活性面积远小于对电极表面积的光阳极的EIS拟合结果在输出到origin作图乘活性面积是以工作电极表面积为准还是以两电极重叠的部分面积为准呢？  QQ截图20200901092003.jpg  QQ截图20200901092043.jpg  QQ截图20200901092137.jpg  QQ截图20200902160149.jpg  QQ截图20200907161206.jpg  Dssc dark.jpg@Gamry-电化学@louderbe@louderbe@VIMPILE |
回复此楼» 本帖附件资源列表
-
