[求助] Workbench轴承模拟,约束和载荷怎么添加

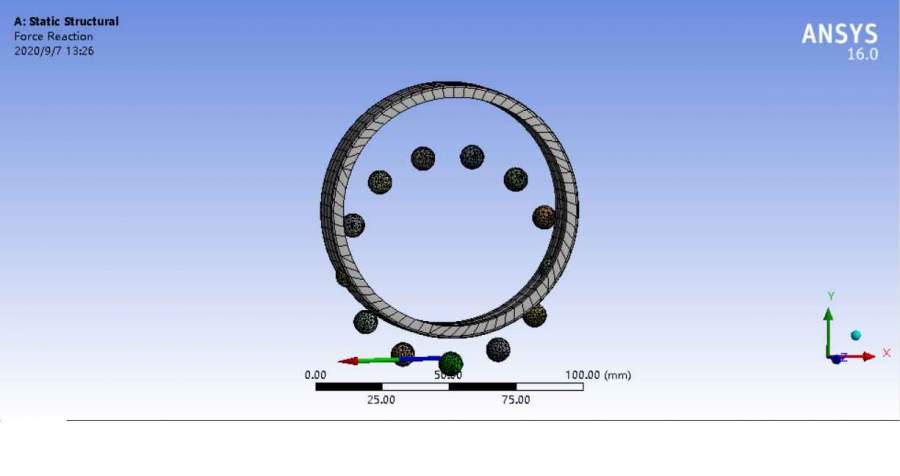

我给外圈添加了全约束,滚动体添加了远程位移约束(remote displacement)用于约束滚动体的轴向转动,内圈下半部分添加了轴承载荷,内圈还添加了一个倾覆力矩,轴承整体添加了一个重力加速度。接触是滚动体为接触面,滚道为目标面,设置的是摩擦接触(frictional),摩擦系数0.02。约束与载荷如图1所示,为什么仿真结果滚动体穿透了轴承外圈呢?仿真结果如图2所示。

Workbench轴承模拟,约束和载荷怎么添加


Workbench轴承模拟,约束和载荷怎么添加-1


@wuming524 发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

居士坦丁堡

新虫 (初入文坛)

而且提取的滚动体与内圈的接触力非常小,完全不符合实际

发自小木虫Android客户端
2楼2020-09-07 13:42:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

居士坦丁堡

新虫 (初入文坛)

3楼2020-09-16 09:20:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chanyu2020

金虫 (小有名气)

边界条件,加载完全不符合工程实际情况,建好好查下轴承的受力,没有这样施加倾覆力矩的
4楼2020-09-23 09:23:37
