[交流] ANSYS追踪收敛曲线 已有1人参与

各位大神：
            计算热应力的时候，追踪收敛曲线出现了三条线，有时候是两条，这是怎么回事？以前都是四条线。 而且基底加了全约束，感觉直接导致了计算中断，这个有办法调一下吗？基底全约束是不是会导致不收敛？

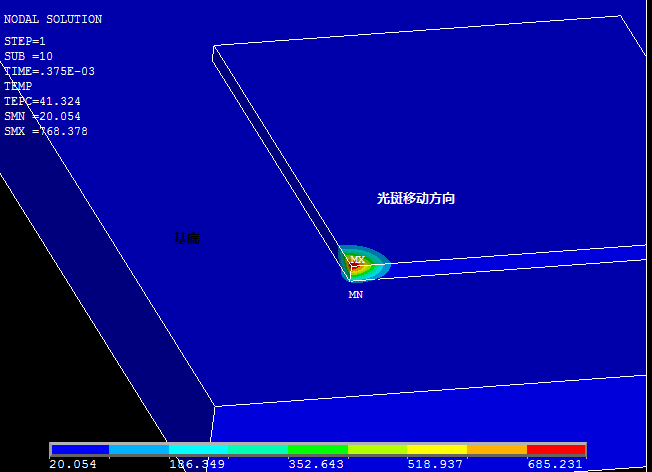

ANSYS追踪收敛曲线

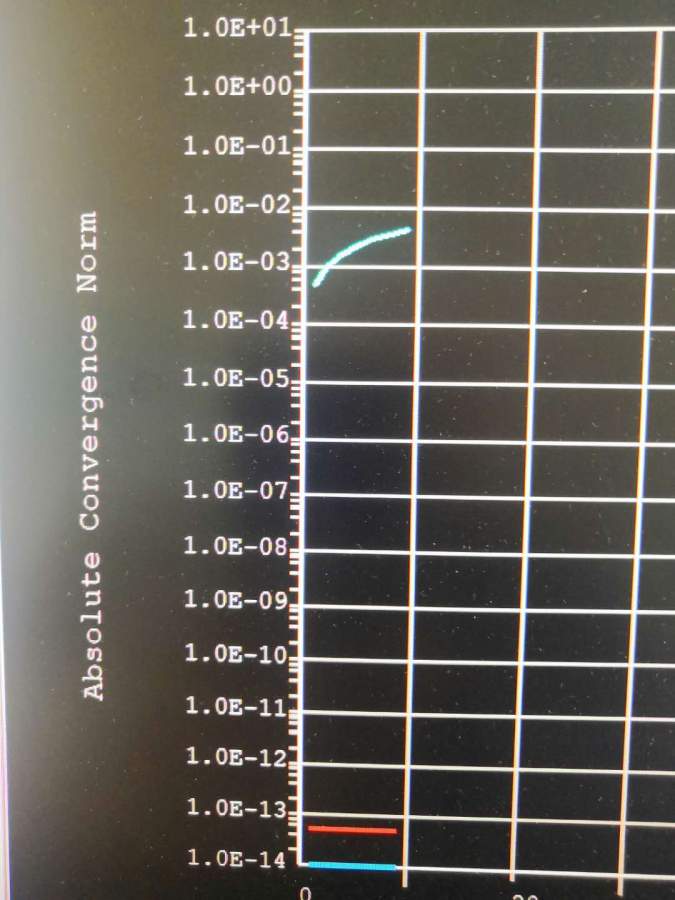

ANSYS追踪收敛曲线-1

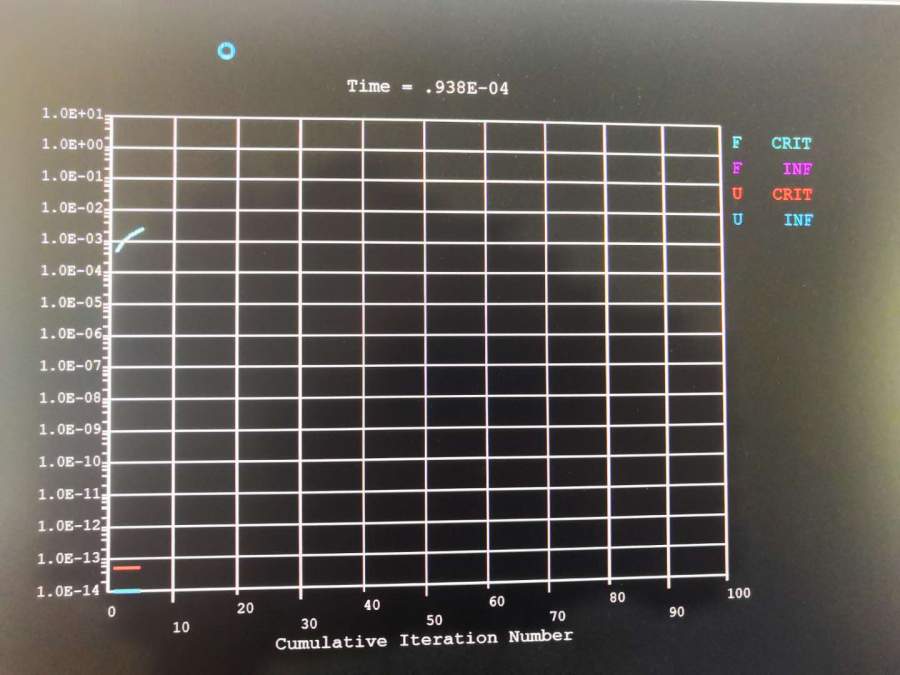

ANSYS追踪收敛曲线-2
回复此楼

» 猜你喜欢
1楼 2020-09-05 06:59:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
计算追踪曲线的内容是通过 CNVTOL 命令来设置的，菜单路径是：
    Main Menu>Solution>Analysis Type>Sol'n Controls>Nonlinear
    或  Main Menu>Solution>Load Step Opts>Nonlinear>Convergence Crit
  如果你没有设置过，则采用默认设置，默认设置与分析的内容和 ANSYS 的版本有关。可以仔细看一下 ANSYS 的帮助文件。
赞一下 回复此楼
2楼2020-09-05 08:05:46
