[求助] ANSYS如何求解高温拉伸问题？ 已有1人参与

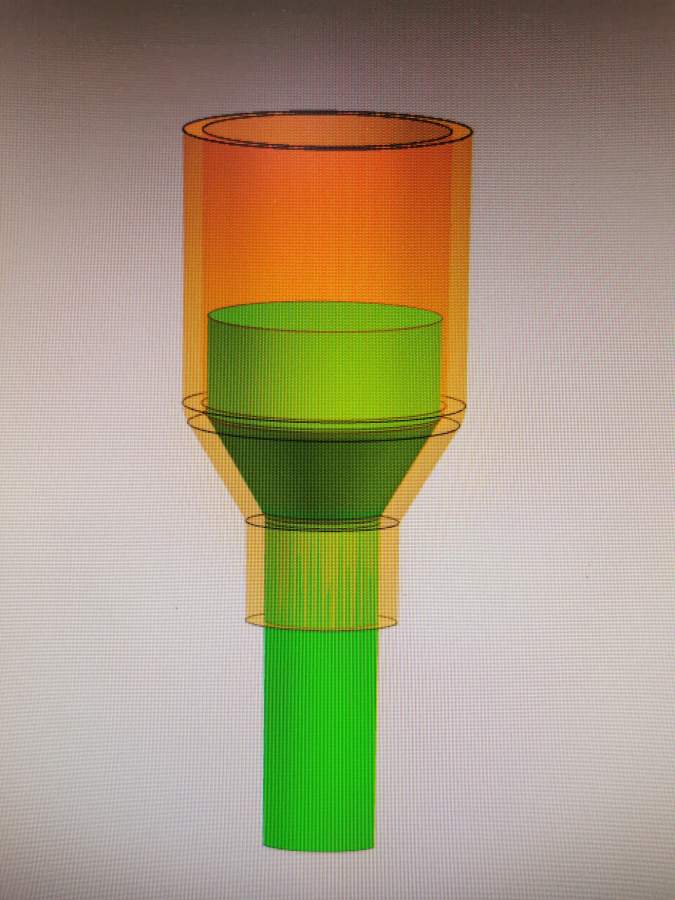

如图所示，高温条件下绿色部件受到向下的拉力，请问各位大佬如何求解系统中各部件的应力和变形呢？

ANSYS如何求解高温拉伸问题？
回复此楼

» 猜你喜欢
1楼 2020-09-02 10:08:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这是一个单纯的热应力分析，大致分析过程如下：
    1  建模，包括：创建几何模型、选择单元类型、定义材料属性和实常数等、划分网格。
        注意： 你定义的材料属性应该是随温度变化的。
    2  施加约束条件和力载荷。
    3  施加温度载荷，对你的情况，应该是定义所有节点的温度。
    4  求解。
  如果你的温度条件是随时间变化的，可以采用多载荷步方法，计算几个不同时刻的热变形和热应力。
