[求助]
Fluent燃烧模拟求助~冷态场可以收敛，加入燃烧模型后收敛困难
|
||
|

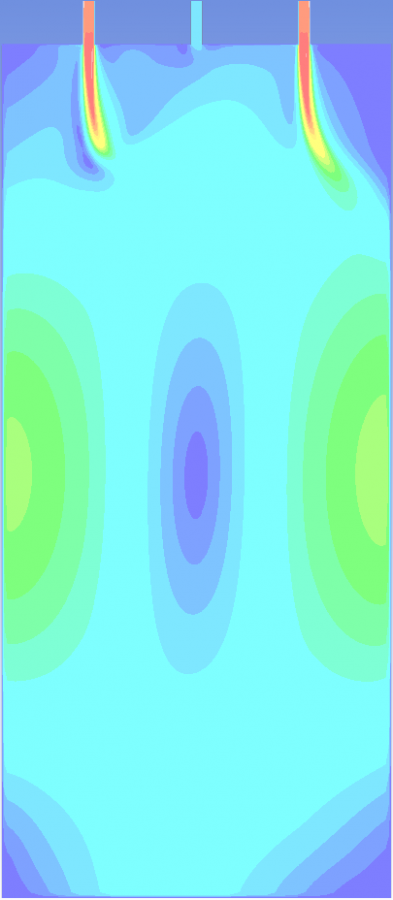

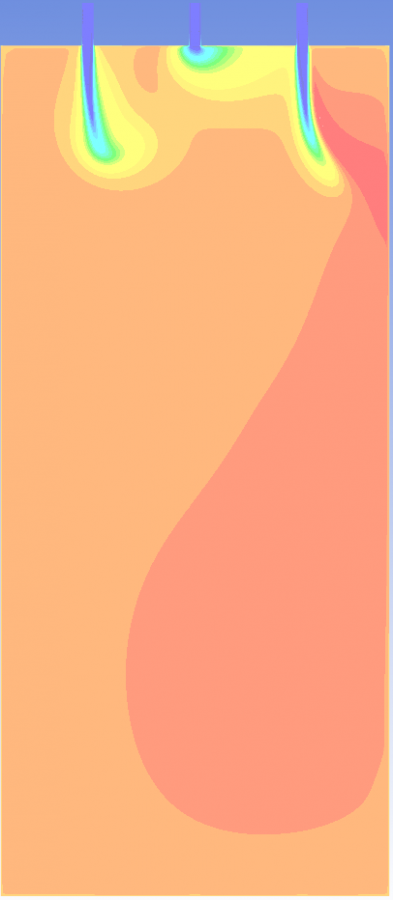

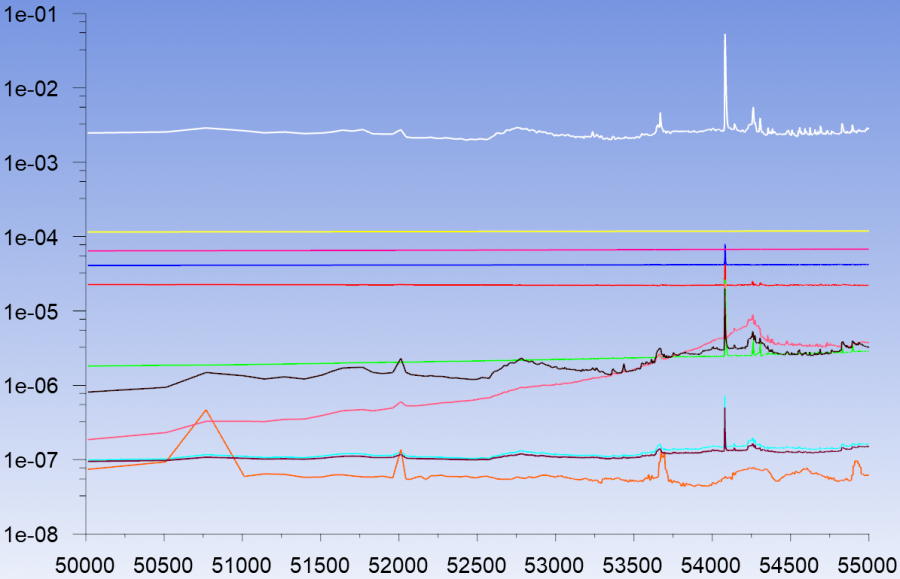

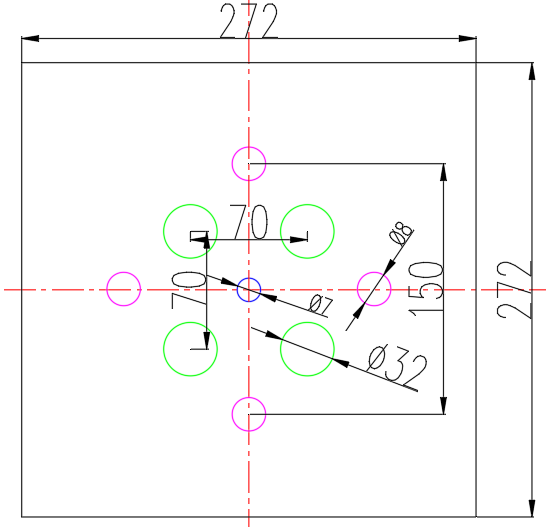

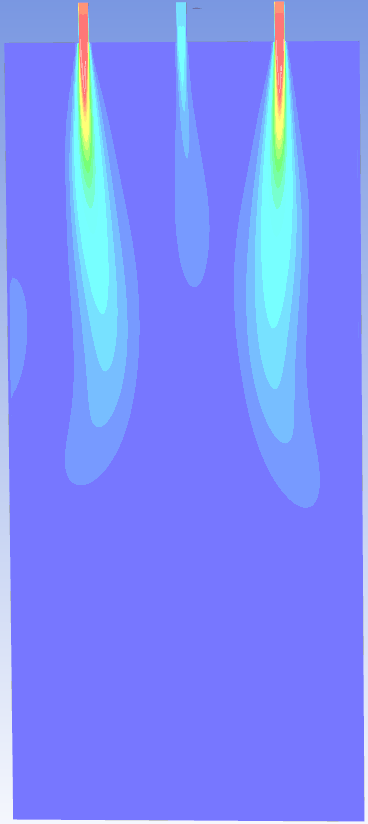

各位前辈，我模拟的是无焰燃烧炉膛，出口和入口在同一个面，三维网格500w。（画了一半） 湍流是ke，辐射do，燃烧edc，燃烧机理是fluent自带的丙烷一步机理。模型参数都是默认的。 这是炉膛模型正视图，z方向延伸596mm： https://muchongimg.xmcimg.com/oss2/img/2020/0831/w104h9458094_1598838894_716.png 冷态场（对称面）结果： https://muchongimg.xmcimg.com/oss2/img/2020/0831/w45h9458094_1598838893_921.png 加入燃烧模型后 速度场和温度场（对称面的）都很不正常（算到55000步时） https://muchongimg.xmcimg.com/oss2/img/2020/0831/w44h9458094_1598838893_212.png https://muchongimg.xmcimg.com/oss2/img/2020/0831/w44h9458094_1598838894_325.png 这是残差： https://muchongimg.xmcimg.com/oss2/img/2020/0831/w104h9458094_1598838894_716.png 纠结了好久，网格也重画了好几次，case也重算了很久，就是不收敛  请问各位前辈，我这是哪儿出现了问题呢？   冷态速度.png  热态残差.png  热态速度.png  热态温度.png  微信图片_20200110125851.png |
