[求助] abaqus对称模型和整体模型仿真结果不一样

请问大家，我用abaqus仿真轴对称模型和完整模型为什么变形结果差那么多TAT 实在是搞不明白

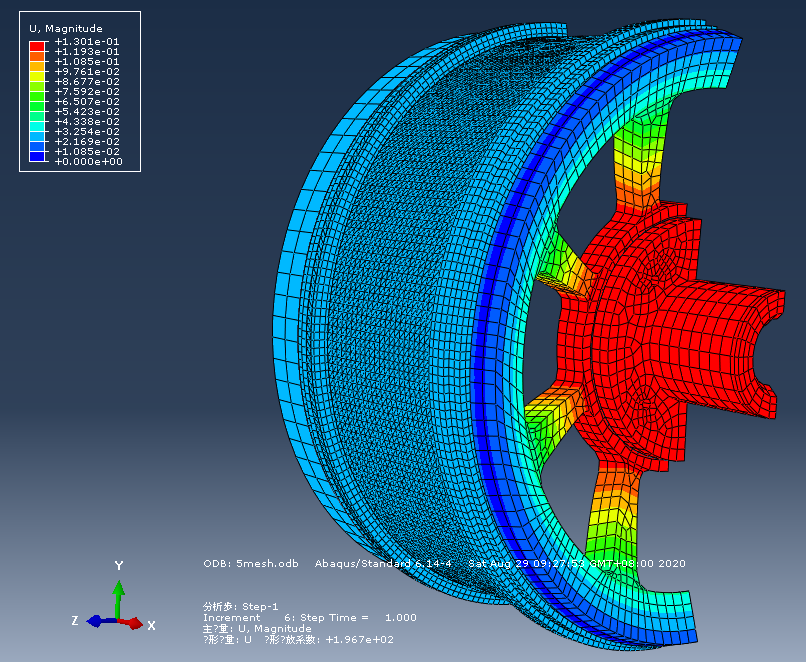

轴对称模型也就是在对称面做U3=UR1=UR2=0的Z向对称面约束

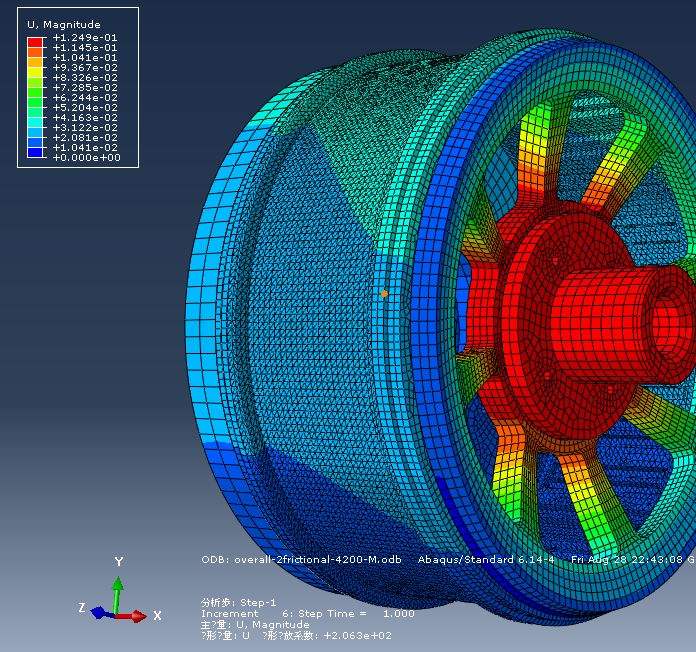

边界条件就是左边三抓卡盘夹着，给一个圆柱面固定，右边做一个点面耦合施加集中载荷，完整模型出现了上部变形下部不变形的规律，不太懂为啥会这样。求大神指点。

另外 我在ansys里自动划分网格得到的结果就是比较均匀的一圈变形，这才让我更加迷惑，然而ANSYS里网格划分的粗一些，只是做了个参考没有继续用。

abaqus对称模型和整体模型仿真结果不一样


abaqus对称模型和整体模型仿真结果不一样-1
回复此楼

» 猜你喜欢
1楼 2020-08-29 13:23:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mrsigh

新虫 (小有名气)
你这个不是轴对称，是面对称

发自小木虫IOS客户端
赞一下 回复此楼
2楼2020-08-29 22:27:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

HP_fan

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by mrsigh at 2020-08-29 22:27:01
你这个不是轴对称，是面对称

啊 抱歉 是这个意思 请问这样做有问题么
赞一下 回复此楼
3楼2020-08-31 12:18:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
