[交流] ANSYS增材制造应力场的疑问 已有1人参与

各位大神:

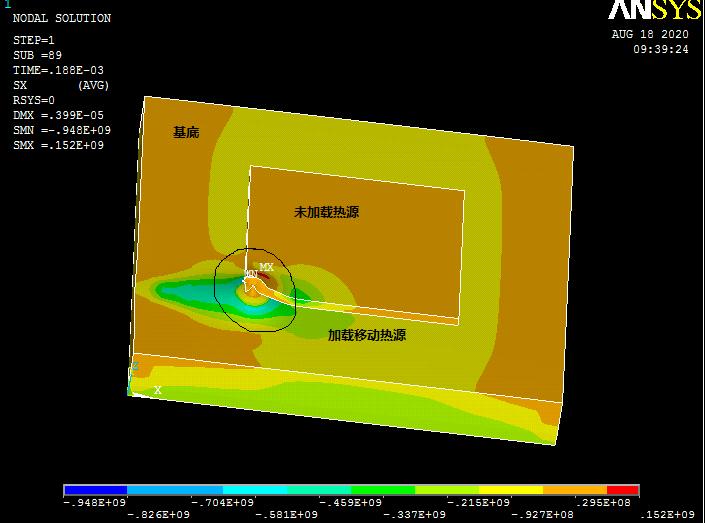

             小弟用热力耦合的方式计算增材制造的应力场,图中是加载了两个加载步的X方向的应力场分布,但是为什么没有加载热源的部分也有很大的应力,如果标注所示。这是怎么回事?请大神指点一下

ANSYS增材制造应力场的疑问
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingspin

木虫 (著名写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
应力与弹性应变和刚度相关,弹性应变与约束相关,因此离约束近的地方和材料刚度大的地方,应力就大。和温度场没有直接关系

» 本帖已获得的红花(最新10朵)

欢迎加入Digimat技术交流讨论群366061054,了解复合材料多尺度仿真技术
2楼2020-08-19 11:40:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

346507037

铁虫 (正式写手)

送红花一朵
引用回帖:
2楼: Originally posted by kingspin at 2020-08-19 11:40:31
应力与弹性应变和刚度相关,弹性应变与约束相关,因此离约束近的地方和材料刚度大的地方,应力就大。和温度场没有直接关系

但是温度场产生温度梯度呀,热应力不是主要与温度温度梯度有关系吗?
3楼2020-08-20 07:24:24
