[交流] ansys后处理中的应变 已有1人参与

各位大神:

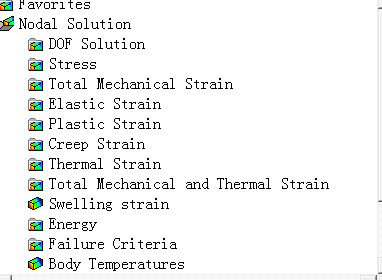

       ANSYS中后处理的热应变与弹性应变有什么区别吗?
       在温度场计算完成后读入计算应力场的热力耦合方法,热应变和弹性应变不是同一个指标吗?
        还有就是总应变指的是每个载荷步各种应变的矢量和吗?拉应变和压应变会因为正负号抵消吗?

ansys后处理中的应变
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingspin

木虫 (著名写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
热应变由温度直接算出。热应变=热膨胀系数*温差。热应变不会产生任何应力。
弹性应变由约束求得。当无约束时,弹性应变为0。当全约束时(比如模型只有一个单元,所有节点自由度都约束住),弹性应变等于热应变的相反数。因此在一般条件下,弹性应变与热应变没有直接的关系。弹性应变产生应力,应力=刚度*弹性应变
总应变=热应变+弹性应变 (带方向)

» 本帖已获得的红花(最新10朵)

欢迎加入Digimat技术交流讨论群366061054,了解复合材料多尺度仿真技术
2楼2020-08-18 14:38:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

346507037

铁虫 (正式写手)

送红花一朵
引用回帖:
2楼: Originally posted by kingspin at 2020-08-18 14:38:53
热应变由温度直接算出。热应变=热膨胀系数*温差。热应变不会产生任何应力。
弹性应变由约束求得。当无约束时,弹性应变为0。当全约束时(比如模型只有一个单元,所有节点自由度都约束住),弹性应变等于热应变的相 ...

您的意思热应变可以恢复,当温度降低的时候,如果受到约束,热应变也可以产生弹性应变吗?
3楼2020-08-19 07:02:23
