[求助] 挠性联轴器校核问题

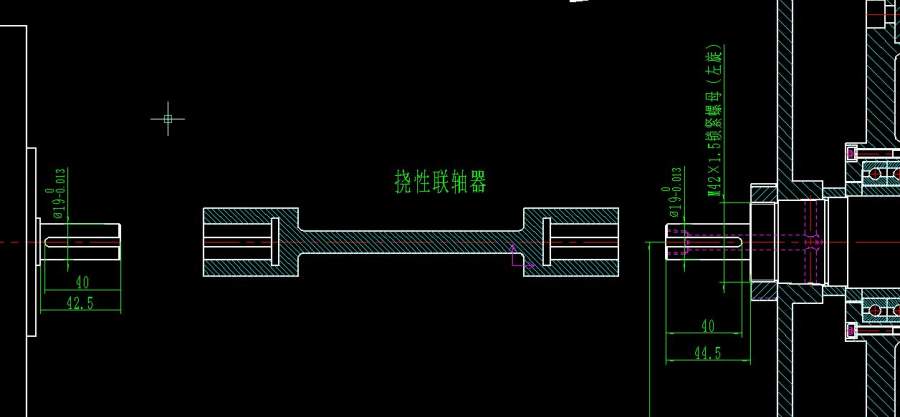

见图 是厂里自己设计的挠性联轴器。电机拖动扭矩是10NM。请问大家这个联轴器的怎样做计算校核。。。我直接在solidworks里的静力分析模块里  一端添加固定约束 另一端圆柱面添加10NM扭矩 得到的应变图 不知道 对不对  请大家指点指点

挠性联轴器校核问题


挠性联轴器校核问题-1
绕性联轴器-静应力分析 1-图象-1.jpg


挠性联轴器校核问题-2
绕性联轴器-静应力分析 1-图象-2.jpg
