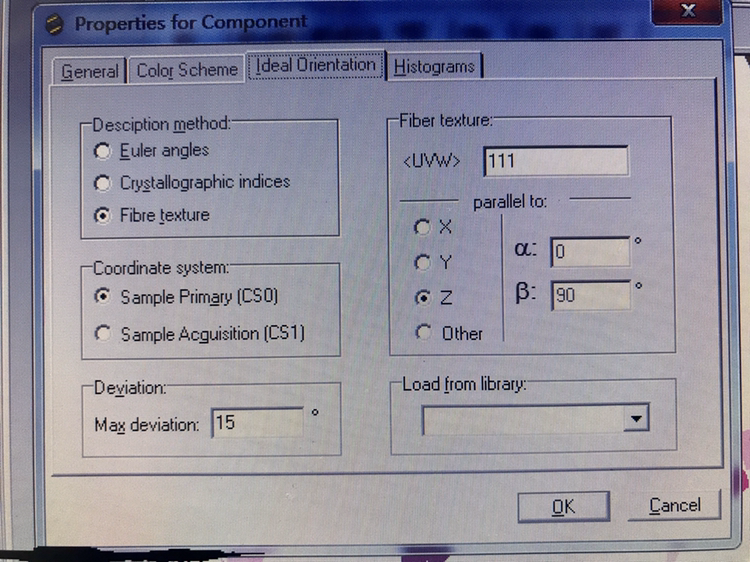

[交流] 想请教一下用Channel5统计织构这个界面的参数怎么选择已有1人参与

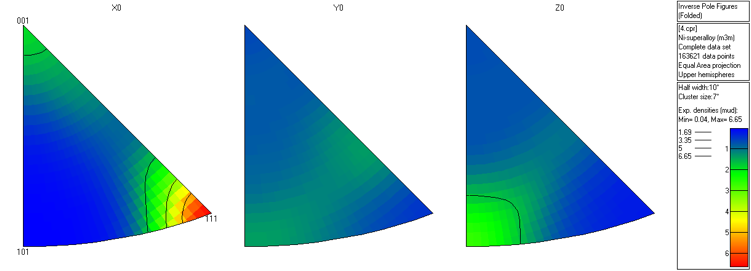

做的是GH4169 极图和反极图如图怎么选择111平行于哪个轴这个有什么讲究吗

发自小木虫IOS客户端

回复此楼

» 猜你喜欢

开心最重要

1楼 2020-08-10 21:48:13

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

材料劝退er

银虫 (小有名气)

应助: 0 (幼儿园)
金币: 638.5
红花: 1
帖子: 174
在线: 14小时
虫号: 13927851
注册: 2019-01-28
性别: GG
专业: 金属结构材料

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

CS0是你的样品坐标系，CS1是EBSD样品台坐标系，织构的晶面和晶向都是相对于晶体坐标系而言的，也就是CS0。你的反极图显示<111>取向偏聚于CS0的X方向。重要的是CS0和CS1的相对关系。CS0: X-->RD, Y--> TD, Z-->ND;EBSD扫的面永远是CS1的X1-Y1面.如果你的CS0和CS1重合，那么两个坐标系无区别，不重合的话就要了解它们之间的转换关系，在反极图上体现的也不一样。
