[求助] 理想弹塑性模型达到屈服极限时,是不是会反向加载 已有1人参与

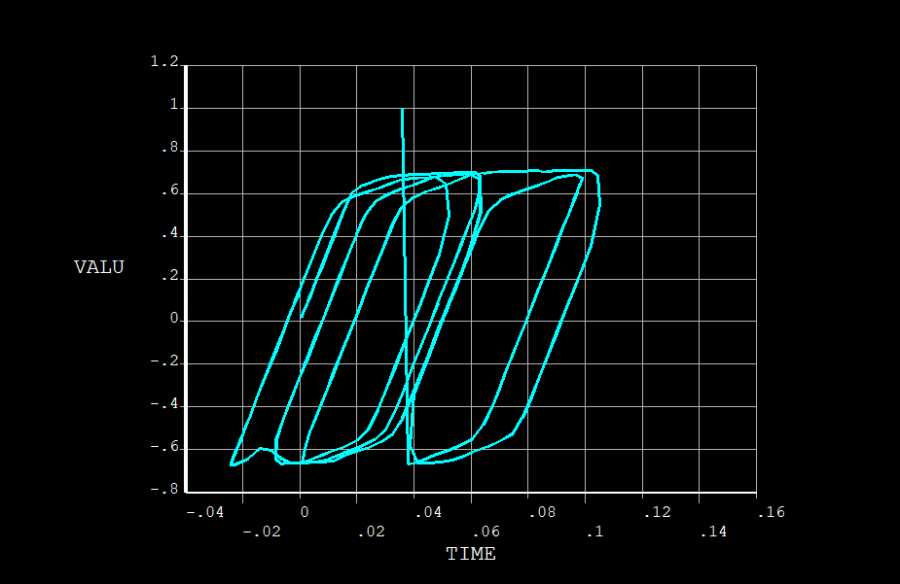

我在练习例题时遇到的问题,工况大概是:一个竖着的钢管,用BKIN模型,切线模量是0,底部固定,顶部施加一个水平的力和竖直向下的力。当不设置计算终止条件时,手动结束,输出如下图所示的结果,图中横轴是顶部节点的水平位移,纵轴是time。具体命令流如下所示。
    因此,我的问题是:命令中没有设置循环加载,是ANSYS内部设定吗?是不是如果达到屈服极限,而切线模量又是0,就会开始卸载甚至反向加载吗?
    我在help文件中没有找到相关的描述,所以来这里问问大佬们,确认一下ANSYS是不是这么设定的。
finish
/clear
/prep7
p1=7e5
p2=1e4
et,1,pipe20
mp,ex,1,2.1e11
mp,prxy,1,0.3
tb,bkin,1
tbdata,1,235e6,0.0
r,1,0.2,0.005
k,1
k,2,,3.0
l,1,2
esize,0.1
lmesh,all
d,1,all
f,2,fy,-p1
f,2,fx,p2
/solu
!nlgeom,on        !大变形开关
nsubst,50
arclen,on,5
outres,all,all
solve
/post1
set,last
pldisp,1
/eshape,1
plnsol,s,x
/post26
nsol,2,2,u,x
xvar,2
plvar,1

理想弹塑性模型达到屈服极限时,是不是会反向加载
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
你的图应该是求解过程中的追踪图吧,不是结果图。
  出现这张图是因为你使用了弧长法。你可以去掉弧长法试试,看结果怎样。
2楼2020-08-08 08:46:50
