电压转换
领取红包 (小木虫手机app专属红包)

扫一扫，下载小木虫客户端

最近在做实验，发现大家在文献中都提到一个所有电压都经过转换，在所有的电化学图里横坐标也都会标一个 Potential V  vs RHE，公式如下:
E vs RHE= E vs Ag/AgCl +0.197+0.059*PH。
假如我在0.1M KOH中电解物质，要施加一个-0.5V的电压，那这个-0.5是直接在工作站输入还是要转换?

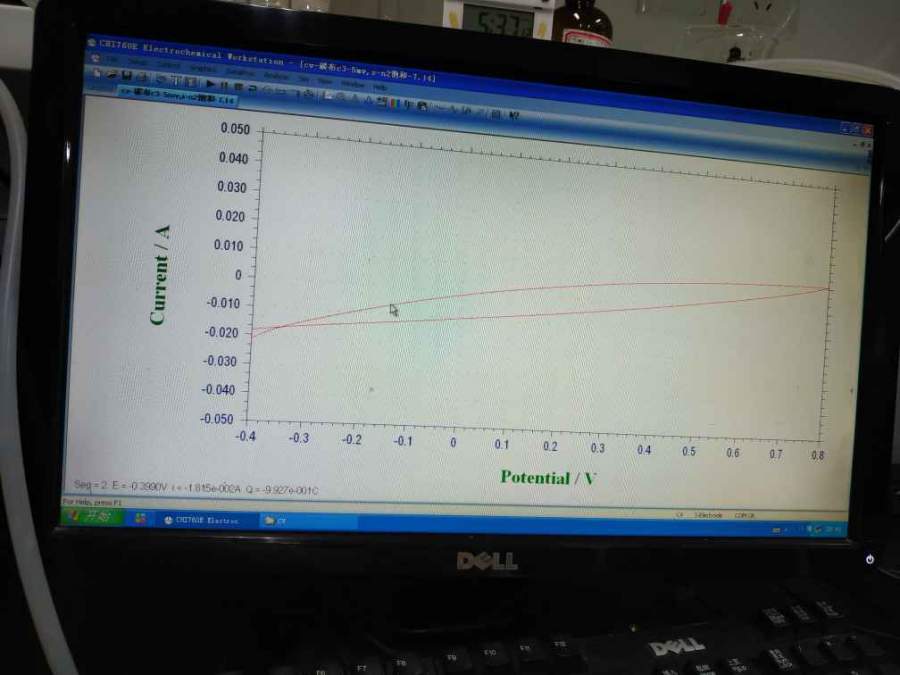

比如下面这个CV曲线我按照文献的范围-0.4~+0.8，请问他这个范围中-0.4V，+0.8V是经过换算之后的吗？还是直接在工作站输入的电压?

电压转换


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2020-08-02 08:13:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Faze

至尊木虫 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你先要弄清楚你输入的电压是相对于哪个电极

发自小木虫Android客户端
赞一下 回复此楼
10楼2020-08-02 08:42:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小毛球

版主 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
看看文献中电位相对的参比电极，以及自己实验中使用的参比电极，才能决定实际输入的电压范围
赞一下 回复此楼
12楼2020-08-02 08:49:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

向日葵121

新虫 (小有名气)
引用回帖:
10楼: Originally posted by Faze at 2020-08-02 08:42:29
你先要弄清楚你输入的电压是相对于哪个电极

你好！输入的电压是相对于氯化银电极的，但每次文献都有个vs RHE ，我就不是很懂了。

发自小木虫Android客户端
赞一下 回复此楼
16楼2020-08-02 09:28:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

向日葵121

新虫 (小有名气)
引用回帖:
12楼: Originally posted by 小毛球 at 2020-08-02 08:49:14
看看文献中电位相对的参比电极，以及自己实验中使用的参比电极，才能决定实际输入的电压范围

你好！都是一样的氯化银参比电极，我就是不知道这个实际输入的电压怎么确定

发自小木虫Android客户端
赞一下 回复此楼
17楼2020-08-02 09:29:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Faze

至尊木虫 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
16楼: Originally posted by 向日葵121 at 2020-08-02 09:28:50
你好！输入的电压是相对于氯化银电极的，但每次文献都有个vs RHE ，我就不是很懂了。
...

那你直接在测试系统输入电压就行，做后作图时统一转换一下就行啦

发自小木虫Android客户端
赞一下 回复此楼
18楼2020-08-02 11:26:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小毛球

版主 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
17楼: Originally posted by 向日葵121 at 2020-08-02 09:29:57
你好！都是一样的氯化银参比电极，我就是不知道这个实际输入的电压怎么确定
...

如果都是氯化银参比电极且参比电极内溶液浓度相同的话，可以直接输入相同的电位范围即可。

如果文献中使用的是氯化银参比电极，但是有说明全部电位归一化为RHE，那你需要采用文献中RHE的电位对应的以氯化银为参比的电位
赞一下 回复此楼
19楼2020-08-02 15:54:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

向日葵121

新虫 (小有名气)
引用回帖:
19楼: Originally posted by 小毛球 at 2020-08-02 15:54:17
如果都是氯化银参比电极且参比电极内溶液浓度相同的话，可以直接输入相同的电位范围即可。

如果文献中使用的是氯化银参比电极，但是有说明全部电位归一化为RHE，那你需要采用文献中RHE的电位对应的以氯化银为参 ...

比如文献中电压范围为0.1~–0.6V vsRHE，如果我也要用这个范围的话就需要根据那个公式换算，即E vs RHE = EAg/AgCl + 0.197+0.059*13,那我在CHI760E上输入的电压则应换算为-0.864~-1.564V。 是这样吗？

发自小木虫Android客户端
赞一下 回复此楼
20楼2020-08-02 16:06:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小毛球

版主 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
20楼: Originally posted by 向日葵121 at 2020-08-02 16:06:39
比如文献中电压范围为0.1~–0.6V vsRHE，如果我也要用这个范围的话就需要根据那个公式换算，即E vs RHE = EAg/AgCl + 0.197+0.059*13,那我在CHI760E上输入的电压则应换算为-0.864~-1.564V。 是这样吗？
...

具体数值没算，思路应该是这样的

发自小木虫Android客户端
赞一下 回复此楼
21楼2020-08-02 17:52:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
tzynew2楼
2020-08-02 08:14   回复
向日葵121(金币+2): 谢谢参与
已获得2个金币 发自小木虫Android客户端
zxf9843楼
2020-08-02 08:17   回复
向日葵121(金币+2): 谢谢参与
已获得2个金币 发自小木虫Android客户端
秋土豆香4楼
2020-08-02 08:21   回复
向日葵121(金币+2): 谢谢参与
已获得2个金币 发自小木虫Android客户端
凌傲长风5楼
2020-08-02 08:21   回复
向日葵121(金币+2): 谢谢参与
已获得2个金币 发自小木虫Android客户端
韩晓东02116楼
2020-08-02 08:21   回复
向日葵121(金币+1): 谢谢参与
已获得1个金币 发自小木虫Android客户端
caiA6067楼
2020-08-02 08:26   回复
向日葵121(金币+1): 谢谢参与
已获得1个金币 发自小木虫Android客户端
Faze8楼
2020-08-02 08:33   回复
向日葵121(金币+2): 谢谢参与
已获得2个金币 发自小木虫Android客户端
sct739楼
2020-08-02 08:37   回复
向日葵121(金币+2): 谢谢参与
已获得2个金币 发自小木虫Android客户端
yzg2111楼
2020-08-02 08:47   回复
向日葵121(金币+1): 谢谢参与
已获得1个金币 发自小木虫Android客户端
zfgly172613楼
2020-08-02 08:50   回复
向日葵121(金币+2): 谢谢参与
已获得2个金币 发自小木虫Android客户端
li34061246814楼
2020-08-02 08:57   回复
向日葵121(金币+2): 谢谢参与
已获得2个金币 发自小木虫IOS客户端
jefey15楼
2020-08-02 09:00   回复
向日葵121(金币+1): 谢谢参与
已获得1个金币 发自小木虫Android客户端
