[求助] 万能的小木虫啊，workbench中如何模拟橡胶材料 大变形模型 按键键帽 已有1人参与

向下按键，位移载荷0-1.2 mm.由于中间是硅橡胶软材料，大变形。一直不收敛，非线性自适应网格和非线性控制都用上了，大家可以看我的设置。顶面施加向下的位移载荷，或者再在上面加一个刚性体作为施加受力物都可以。
我就想问一下，现在出现问题（通过Newton-Raphson 残余力观察，网格也有渗透，我已加大法向刚度）都在底部接触区域那边，因为那边受力 变形也大，容易畸变，我把网格细化、倒圆角都没有用，像这样怎么处理。

求咨询，像这类硅橡胶材料与刚性接触的地方肯定是大变形，如何设置接触对？

注：参考新型贴片式硅胶按键器件的结构设计分析及疲劳寿命预测》这篇论文是3D模型（道客巴巴上有），我按照他的设置也没成功。

万能的小木虫啊，workbench中如何模拟橡胶材料 大变形模型 按键键帽

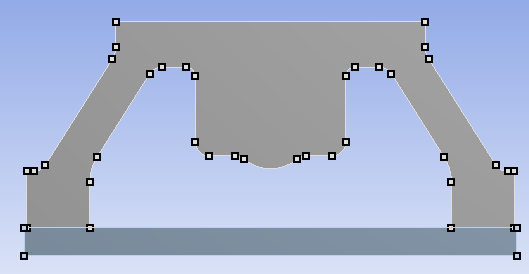

2D模型，也尝试过对称半边的2D，3D模型，出现的问题一样。


万能的小木虫啊，workbench中如何模拟橡胶材料 大变形模型 按键键帽-1

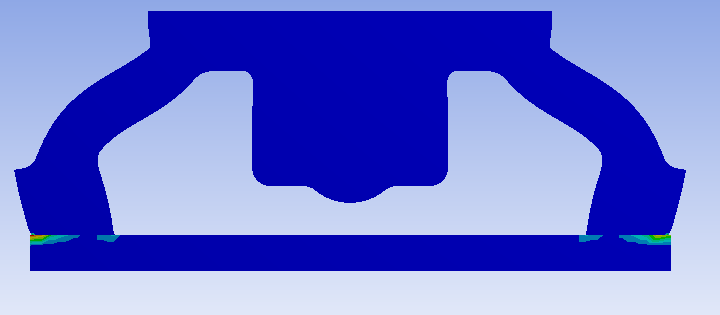

Newton-Raphson 残余力


万能的小木虫啊，workbench中如何模拟橡胶材料 大变形模型 按键键帽-2

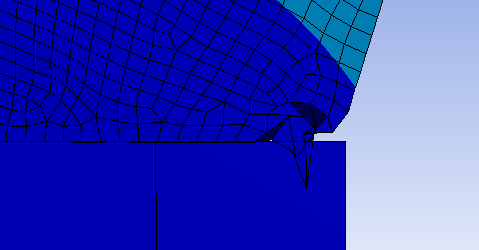

接触区域网格畸变渗透


万能的小木虫啊，workbench中如何模拟橡胶材料 大变形模型 按键键帽-3

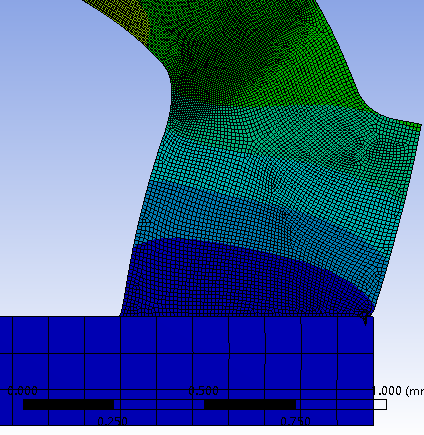

接触区域网格畸变渗透


万能的小木虫啊，workbench中如何模拟橡胶材料 大变形模型 按键键帽-4

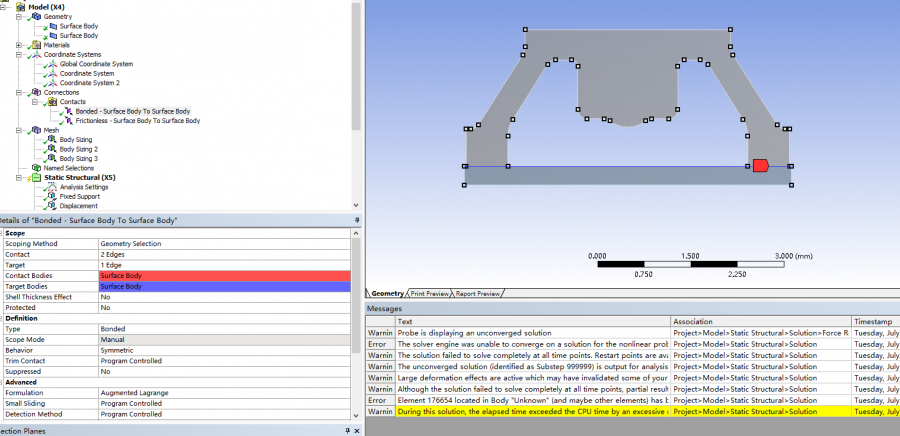

设置情况


万能的小木虫啊，workbench中如何模拟橡胶材料 大变形模型 按键键帽-5

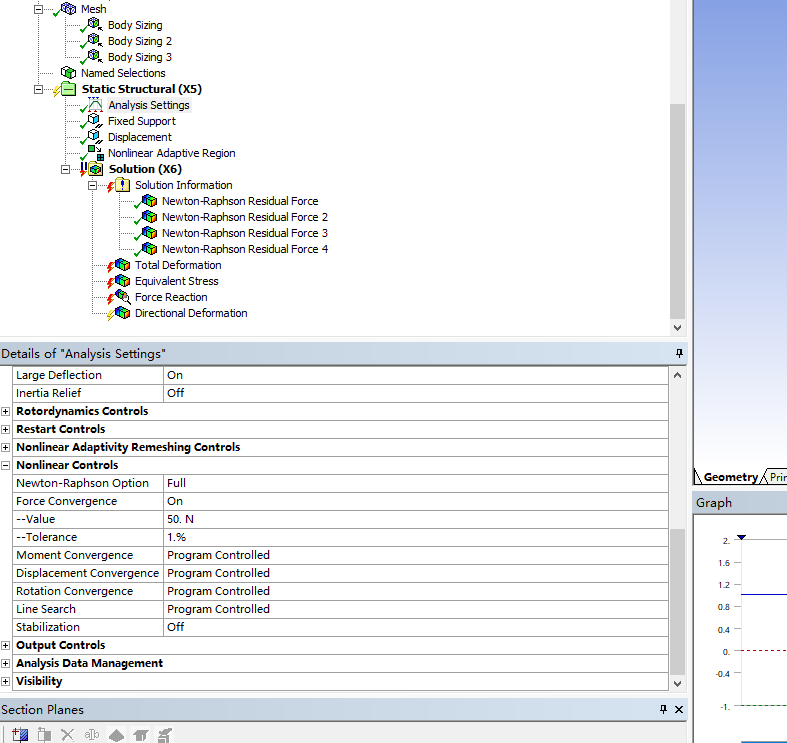

设置情况


万能的小木虫啊，workbench中如何模拟橡胶材料 大变形模型 按键键帽-6

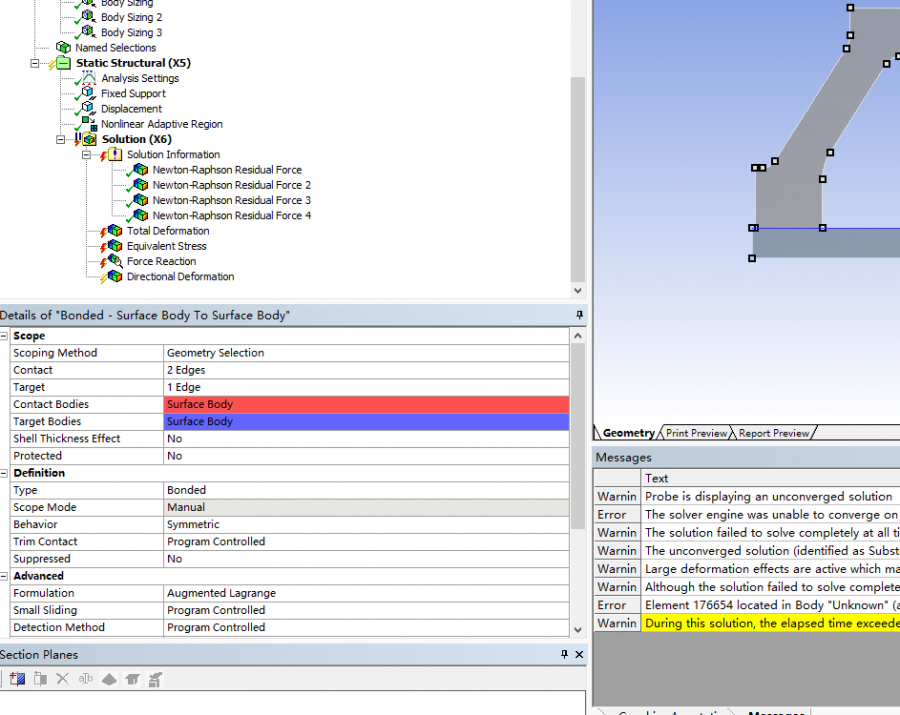

设置情况


万能的小木虫啊，workbench中如何模拟橡胶材料 大变形模型 按键键帽-7

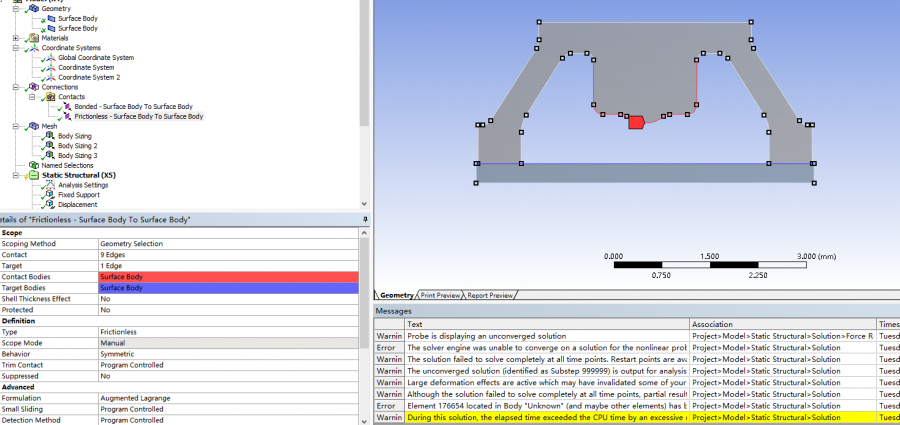

设置情况
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
疏枝立寒窗，笑在百花前
1楼 2020-07-28 14:59:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zho123855

新虫 (正式写手)
下面的刚性板画大一点

发自小木虫Android客户端
赞一下 回复此楼
2楼2020-07-28 15:08:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

长缨在首

铁虫 (著名写手)
引用回帖:
2脗楼: Originally posted by zho123855 at 2020-07-28 15:08:26
脧脗脙忙碌脛赂脮脨脭掳氓禄颅麓贸脪禄碌茫

脦脪脫脨脢脭鹿媒拢卢禄鹿脢脟脙禄脫脨鲁脡鹿娄拢卢脢碌脰脢脡脧潞脥https://muchong.com/t-8468093-1 脮芒赂枚脦脢脤芒脌脿脣脝掳脡隆拢脳脺脫脨脫毛赂脮脤氓陆脫麓楼碌脴路陆脦脼路篓麓娄脌铆拢卢脛煤驴麓驴麓
赞一下 回复此楼
疏枝立寒窗，笑在百花前
3楼2020-07-28 15:14:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

长缨在首

铁虫 (著名写手)
引用回帖:
2脗楼: Originally posted by zho123855 at 2020-07-28 15:08:26
脧脗脙忙碌脛赂脮脨脭掳氓禄颅麓贸脪禄碌茫

脦脪脫脨脢脭鹿媒拢卢禄鹿脢脟脙禄脫脨鲁脡鹿娄拢卢脢碌脰脢脡脧潞脥https://muchong.com/t-8468093-1 脮芒赂枚脦脢脤芒脌脿脣脝掳脡隆拢脳脺脫脨脫毛赂脮脤氓陆脫麓楼碌脴路陆脦脼路篓麓娄脌铆拢卢脛煤驴麓驴麓
赞一下 回复此楼
疏枝立寒窗，笑在百花前
4楼2020-07-28 15:14:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

长缨在首

铁虫 (著名写手)
引用回帖:
2脗楼: Originally posted by zho123855 at 2020-07-28 15:08:26
脧脗脙忙碌脛赂脮脨脭掳氓禄颅麓贸脪禄碌茫

脦脪脫脨脢脭鹿媒拢卢禄鹿脢脟脙禄脫脨鲁脡鹿娄拢卢脢碌脰脢脡脧潞脥https://muchong.com/t-8468093-1 脮芒赂枚脦脢脤芒脌脿脣脝掳脡隆拢脳脺脫脨脫毛赂脮脤氓陆脫麓楼碌脴路陆脦脼路篓麓娄脌铆拢卢脛煤驴麓驴麓
赞一下 回复此楼
疏枝立寒窗，笑在百花前
5楼2020-07-28 15:14:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

karl.blue

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
试试把formulation里面的拉格朗日方式改成 pure penalty
赞一下 回复此楼
6楼2020-07-28 16:02:29
