[求助] 固体应力应变曲线 已有1人参与

各位大佬,我需要要做一个固体的压缩,它的应力应变曲线变化趋势要与图中的曲线一致,这个该怎么做?

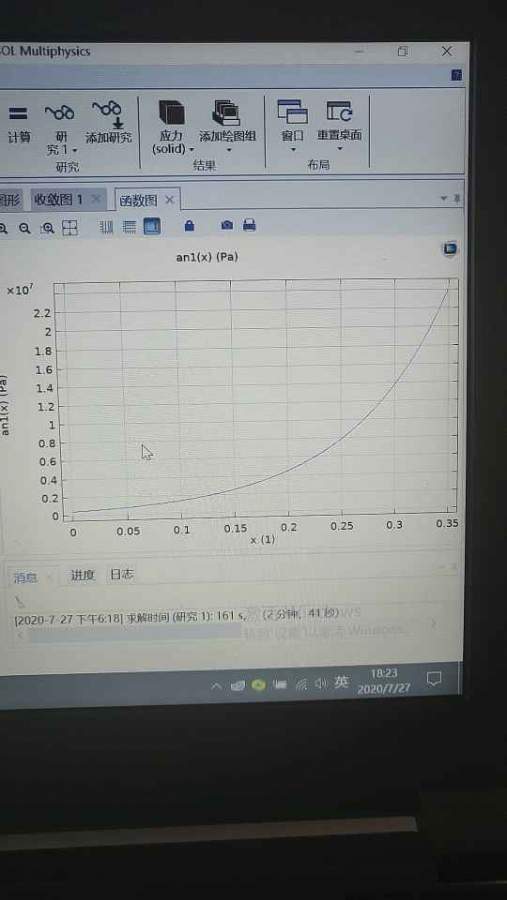

固体应力应变曲线


发自小木虫Android客户端
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

joully

新虫 (正式写手)

comsol画的插值函数?用固体力学,在结果里添加一维绘图组,画一个点的应力和应变就行

发自小木虫Android客户端
2楼2020-07-26 13:42:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

champion-马

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
1. 图例是材料的本构关系? 如果是压的话 应力应该是负的,除非是各向同性材料。
2. 先给固体建模,一边固定, 一定按位移使用助扫描加载,在结果中用积分提取固定端面的节点反力之和,除以面积就得到了名义应力,应变用位移除以加载段的模型的长度(标距),就可以得到应力-应变曲线了。
3. 取材料内某一点的应力应变不准确,考虑到圣维南原理的影响,或者截面不规则的复杂模型, 其内部的应力-应变不均匀,所以取某一点的应力-应变关系 不能反映整体。
4. 这样得到的是名义应力-应变关系,应该与试验得到的结果是基本一致。
JBY!
3楼2020-07-29 09:35:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哈喽,你好吗

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by champion-马 at 2020-07-29 09:35:30
1. 图例是材料的本构关系? 如果是压的话 应力应该是负的,除非是各向同性材料。
2. 先给固体建模,一边固定, 一定按位移使用助扫描加载,在结果中用积分提取固定端面的节点反力之和,除以面积就得到了名义应力, ...

上边那个图画的不准确,这个图可以。如果要做这个材料的压缩,那个模型比较适合这个曲线
固体应力应变曲线-1



发自小木虫Android客户端
4楼2020-07-30 17:40:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

champion-马

金虫 (小有名气)

引用回帖:
4楼: Originally posted by 哈喽,你好吗 at 2020-07-30 17:40:16
上边那个图画的不准确,这个图可以。如果要做这个材料的压缩,那个模型比较适合这个曲线

...

非线性弹性吧
JBY!
5楼2020-08-07 09:22:45
