[求助] 如何将fluent的dpm颗粒信息导入到tecplot里面绘制

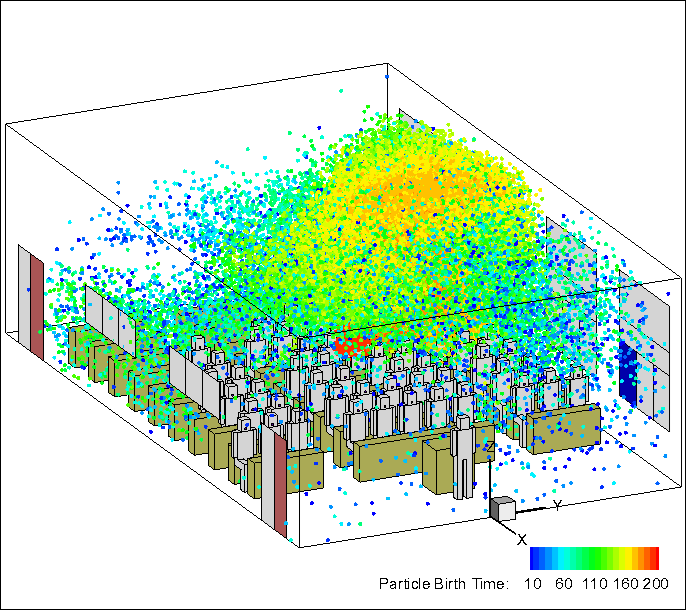

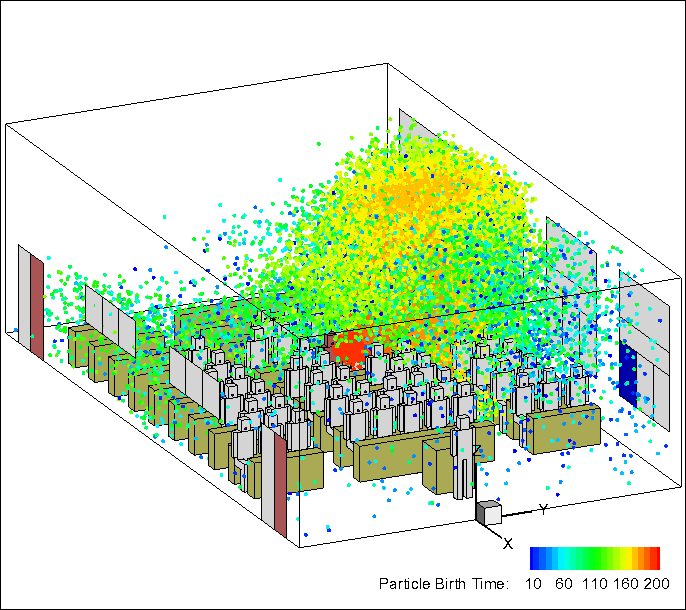

请教一下大家，如何将fluent的dpm颗粒信息导入到tecplot里绘制出来？用tecplot默认打开case和data文件，在zone的选项中没有injection这一项，所以只有具体的几何模型，却看不见颗粒物。想知道如下图所示的颗粒物状态图是怎么绘制出来的，谢谢大家。

如何将fluent的dpm颗粒信息导入到tecplot里面绘制


如何将fluent的dpm颗粒信息导入到tecplot里面绘制-1


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2020-07-24 15:46:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

老板来了

新虫 (初入文坛)
已解决
回复此楼
2楼2020-09-18 13:57:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

717扫地僧

新虫 (初入文坛)
同求

发自小木虫Android客户端
回复此楼
3楼2020-09-19 20:29:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

老板来了

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 717扫地僧 at 2020-09-19 20:29:37
同求

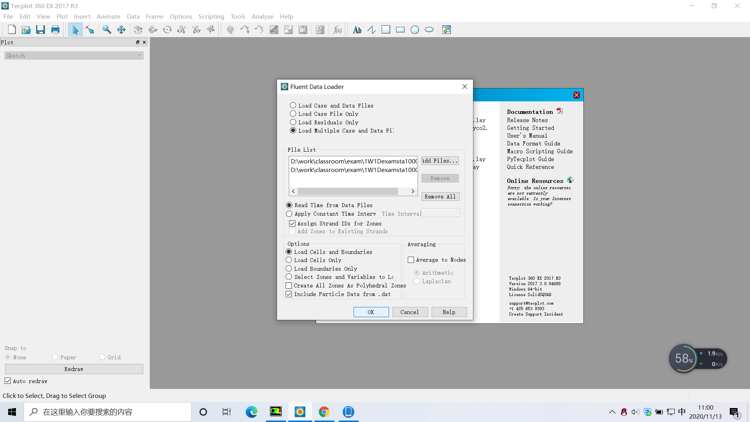

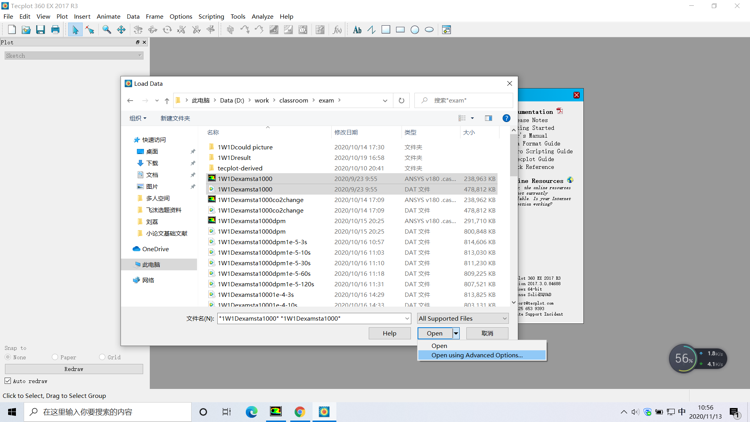

在导入fluent数据时选择open中的open using advanced options选项 然后在详细界面中再选择include particle data from dat打开 里面就有颗粒物模型了
如何将fluent的dpm颗粒信息导入到tecplot里面绘制-2


如何将fluent的dpm颗粒信息导入到tecplot里面绘制-3



发自小木虫IOS客户端
赞一下 回复此楼
4楼2020-11-13 11:07:32
