[求助] 求前辈指导,如何分析这种断口。

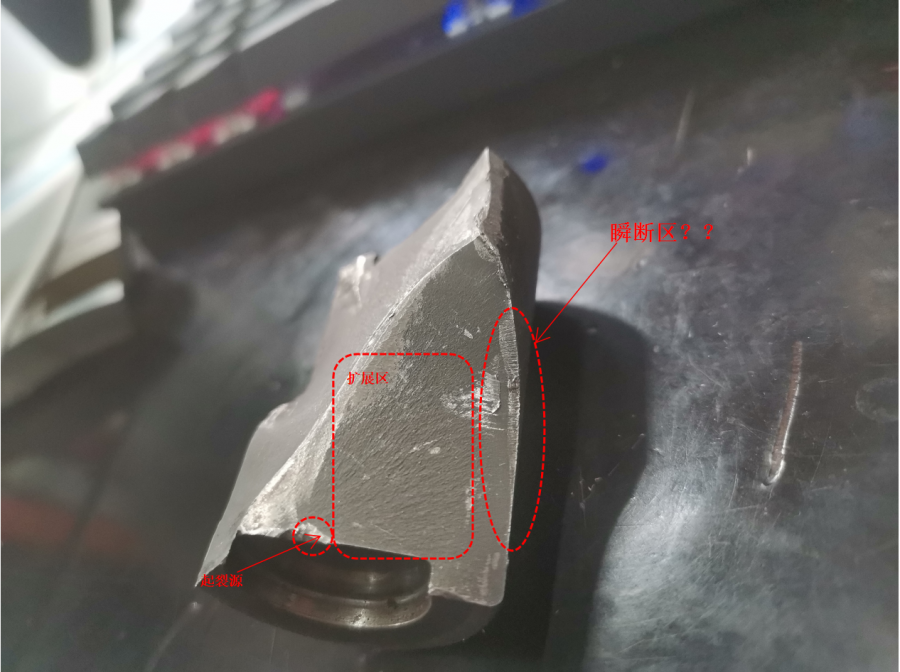

这是SKF圆柱滚子轴承上的一个滚子,大部分都是两瓣式断裂,有小部分断裂模式如下图,初步判断失效模式是因为偏心过载从而导致滚子保持架断开,滚子挤压断裂。由于第一次做失效分析,不太清楚这种断口该怎么说明,个人理解是有多个断裂源,外延先出现光滑平整的脆断现象,继而深入转为表面粗糙发乌的塑性断裂特征。不知道自己分析的对不对....求好心前辈知道下。

求前辈指导,如何分析这种断口。
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wdlwxyh

银虫 (著名写手)

照片太小且不清晰,似乎是表面或次表面多源疲劳

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

学以致用,期待有缘人......
2楼2020-07-20 15:33:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

读书人徐白

新虫 (初入文坛)

送红花一朵
引用回帖:
2楼: Originally posted by wdlwxyh at 2020-07-20 15:33:48
照片太小且不清晰,似乎是表面或次表面多源疲劳

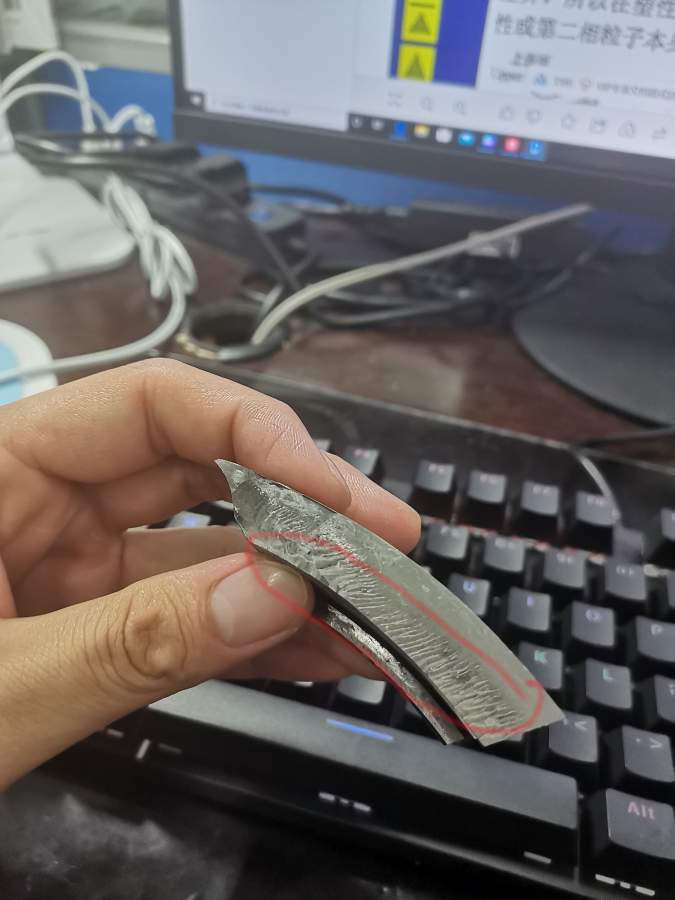

谢谢前辈指点,手机确实拍不清楚。前辈说是疲劳开裂,我查了些资料疲劳断裂大多有贝壳纹路的特点,这上面我没有确切看到,只大致找到了起裂源和扩展区。我不清楚断面上的光滑亮面该如何描述。另外前辈还可以告知我第二张图的断面纹是什么类型的吗?这个是轴承外圈的一个断面。谢谢。
求前辈指导,如何分析这种断口。-1


求前辈指导,如何分析这种断口。-2

3楼2020-07-20 17:18:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iwukexin

新虫 (正式写手)

哈哈,找我啊,专业做轴承失效分析

发自小木虫IOS客户端
4楼2020-07-21 08:41:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

C翊门堂

铁杆木虫 (著名写手)

第一张是脆性断裂裂纹,看不到明显的贝壳状花样,右边那部分应该不是瞬断区。下图是多源裂纹,脆性断口。断裂的失效分析应做全面的检查,仅凭这些难以有一个确切的定论。
5楼2020-08-17 09:40:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LChuang123

木虫 (著名写手)

第二张图的判定是正确的,裂纹源指向明显,剪切唇特征显著。

发自小木虫Android客户端
6楼2020-08-17 19:47:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
