[求助] abaqus 施加位移载荷以后,支反力感觉很大,材料是高强度钢?

abaqus 施加位移载荷以后,支反力感觉很大,感觉不符合实际?

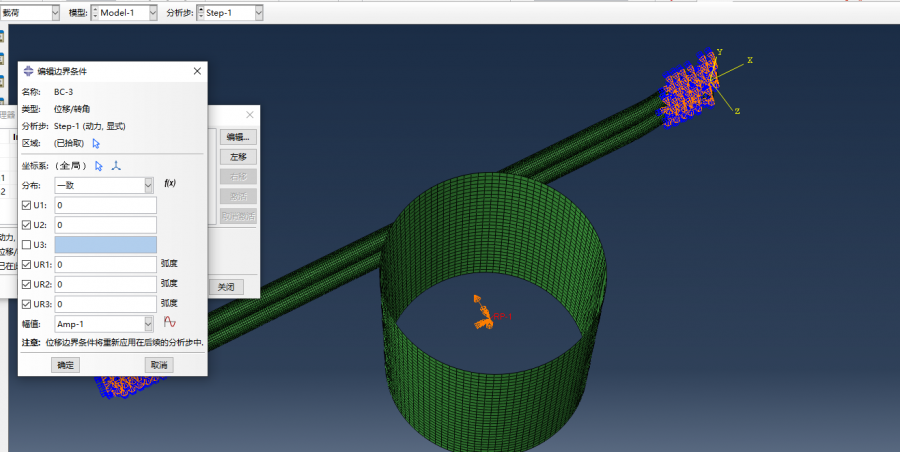

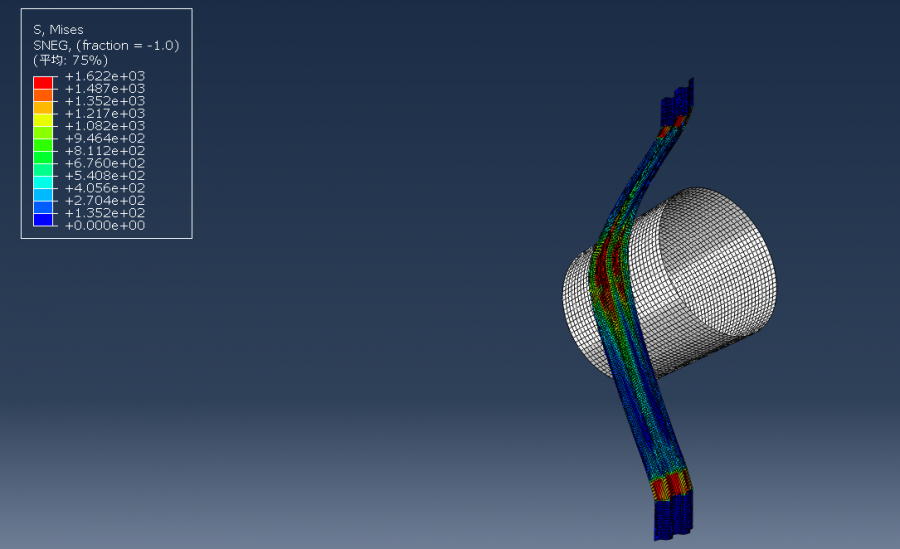

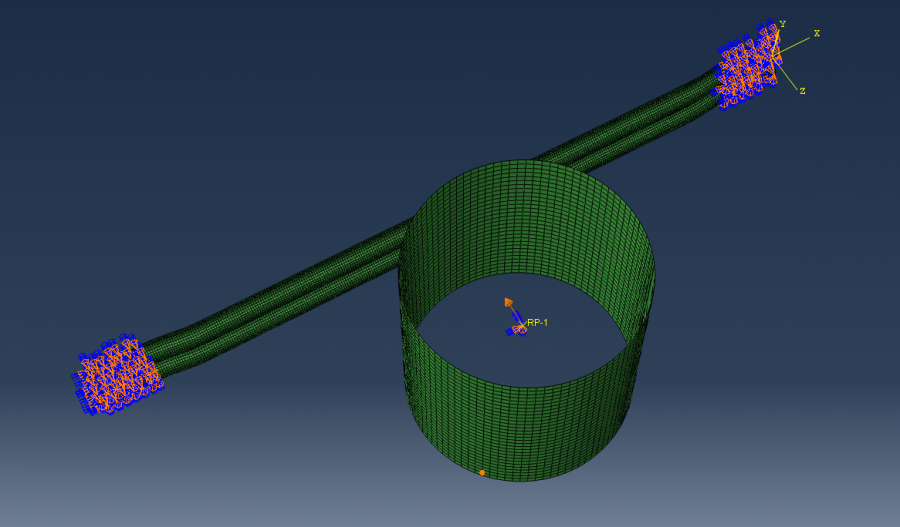

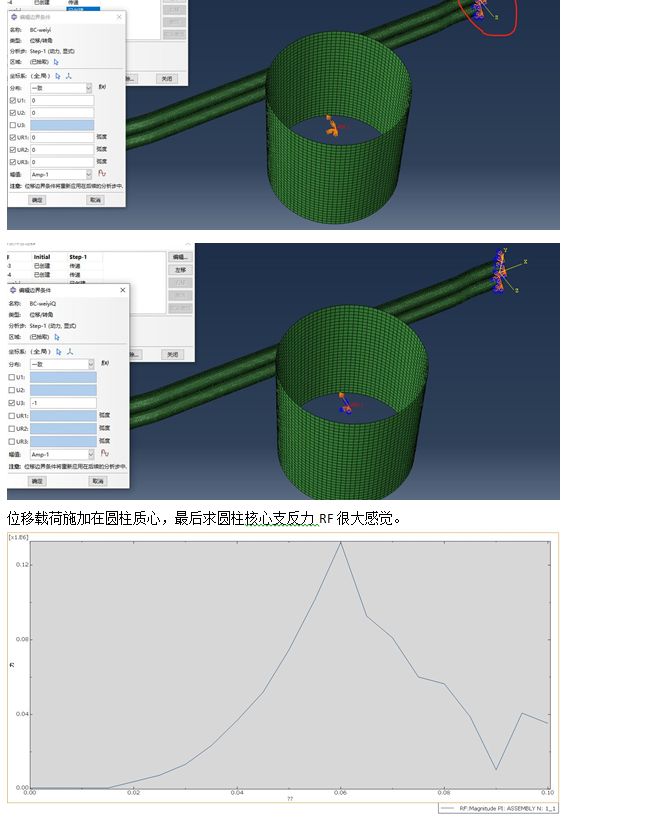

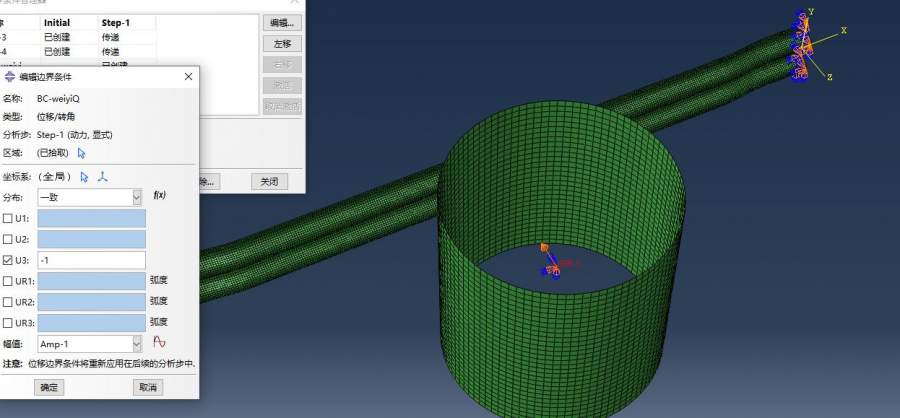

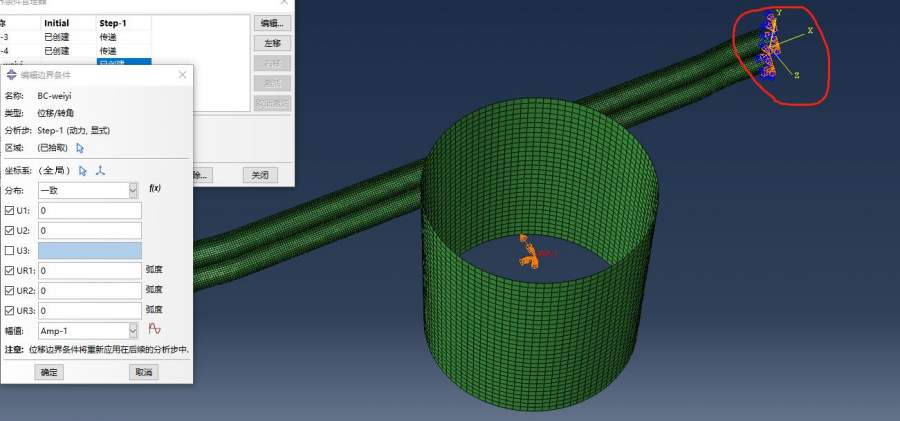

工况大概是这样:使用碰撞体去碰撞一根梁,施加位移载荷,只有Z方向有位移,其他方向设为0,位移载荷幅值使用余弦位移单周期-100cos10pit+100,也即是最后的位移是200。分析步时间是0.1秒,动力显示。但是这个最后的力感觉很离谱,100kn感觉很不靠谱的样子,看到同类材料参数相同的仿真,力大概是30KN左右的样子,求大神解答?问题可能出在哪?谢谢
有可能是哪里的问题,使用的是表面与表面的接触
,谢谢

abaqus 施加位移载荷以后,支反力感觉很大,材料是高强度钢?


abaqus 施加位移载荷以后,支反力感觉很大,材料是高强度钢?-1


abaqus 施加位移载荷以后,支反力感觉很大,材料是高强度钢?-2


abaqus 施加位移载荷以后,支反力感觉很大,材料是高强度钢?-3


abaqus 施加位移载荷以后,支反力感觉很大,材料是高强度钢?-4


abaqus 施加位移载荷以后,支反力感觉很大,材料是高强度钢?-5


abaqus 施加位移载荷以后,支反力感觉很大,材料是高强度钢?-6


abaqus 施加位移载荷以后,支反力感觉很大,材料是高强度钢?-7
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuongpeng

木虫 (正式写手)

载荷太大了吧,200mm么?那这个变形挺大…

发自小木虫Android客户端
2楼2020-07-19 07:56:19
