[求助] 晶面间距测定和衍射环的标定 已有1人参与

各位前辈好,我是即将入学的研一新生。最近在学习软件使用整理数据。需要测定TEM晶面中晶面间距和再进行物相和晶面标定,还需要对衍射环进行测量同时进行晶面标定。
       目前使用DM测量了晶面间距但是我发现不同的几次测量间距误差都很大,有时不足1nm有时甚至2nm让我很苦恼,但是测量过程我是按照网上所学方法进行的应该没有出差错。另外请问是根据pdf卡片来进行物相推测吗,如何通过pdf卡片来进行物相晶面确定呢。
      衍射环的分析也希望各位前辈能给出一点建议,我现在对于这些有点不知如何下手,谢谢大家!

发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与,应助指数 +1
上图看看,建议直接用DM3格式的源文件,不要转成tiff或者jpeg这种再导入分析,另外你是怎么量的,FFT还是直接画线数条纹量长度
2楼2020-07-16 13:39:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happyever83

禁虫 (职业作家)

本帖内容被屏蔽

3楼2020-07-16 14:35:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happyever83

禁虫 (职业作家)

本帖内容被屏蔽

4楼2020-07-16 14:36:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

songhaitian

至尊木虫 (著名写手)

5楼2020-07-16 16:05:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gehualong

金虫 (正式写手)

科研里搬了个砖

不知怎么量的,也不可能出现这种情况,只能是自己搞错了!

发自小木虫Android客户端
龙的梦想!
6楼2020-07-17 09:38:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

樱桃小佳子

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by gxytju2008 at 2020-07-16 13:39:53
上图看看,建议直接用DM3格式的源文件,不要转成tiff或者jpeg这种再导入分析,另外你是怎么量的,FFT还是直接画线数条纹量长度

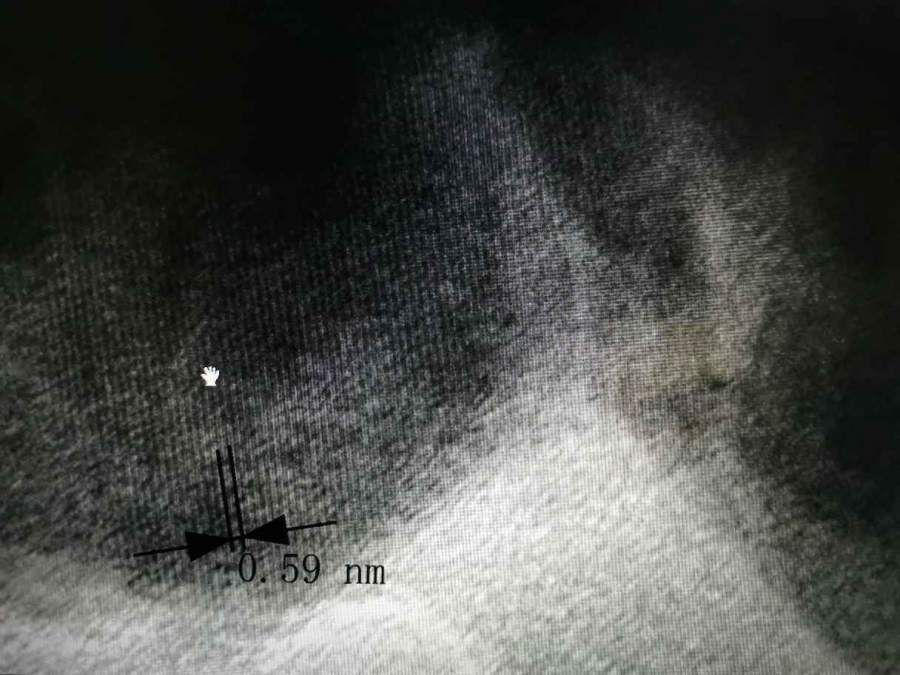

是用的FFT也设定了标准间距,但是每次取不同长度想取平均值时发现差别很大,而且每次FFT量出来的层间距长度看起来也比一层要长。已经没有源文件了,用tif图片来测量的,图中是我测出来的一次比较小的层间距
晶面间距测定和衍射环的标定



发自小木虫Android客户端
7楼2020-08-06 19:54:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

樱桃小佳子

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by happyever83 at 2020-07-16 14:35:51
网上有教程可以搜下

嗯呐,就是跟着网上的视频学习的,在不断摸索但是因为测量不准一直卡着

发自小木虫Android客户端
8楼2020-08-06 19:56:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

樱桃小佳子

新虫 (初入文坛)

引用回帖:
6楼: Originally posted by gehualong at 2020-07-17 09:38:01
不知怎么量的,也不可能出现这种情况,只能是自己搞错了!

先设置了标准间距,然后截取一小段做FFT,再进行长度的测量。但是发现取同一地方但是不同长度的线段进行FFT后间距值差别很大

发自小木虫Android客户端
9楼2020-08-06 19:59:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

樱桃小佳子

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by happyever83 at 2020-07-16 14:36:34
pdf有晶面指数

请问是先在pdf卡片中根据间距来确定是哪种晶体,然后再看具体的晶面吗,也就是确定具体的hkl

发自小木虫Android客户端
10楼2020-08-06 20:04:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
