[求助] 请教关于石墨烯场效应管转移特性曲线的问题

各位虫友，自己加工了一个顶栅石墨烯场效应管进行转移特性测试。测试条件（栅压Vg=±3.5V，偏压Vd=0.1V)，扫描获得的电流有正负之分，通过取绝对值后绘制图像出现了“V"型的转移特性曲线，但是和自己看到的论文中转移特性曲线相比感觉很尖锐（或者说太V了）。

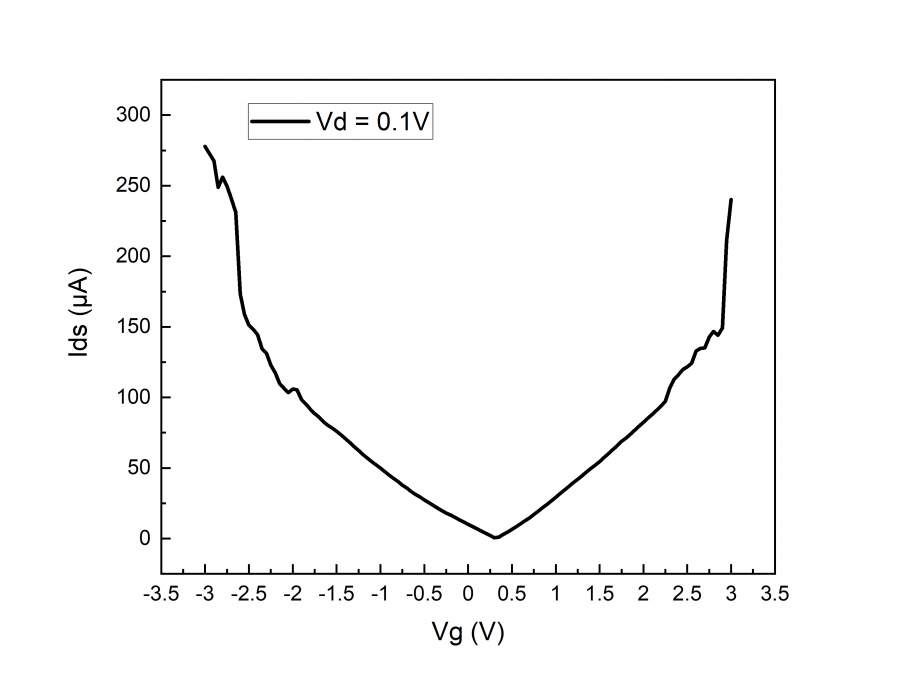

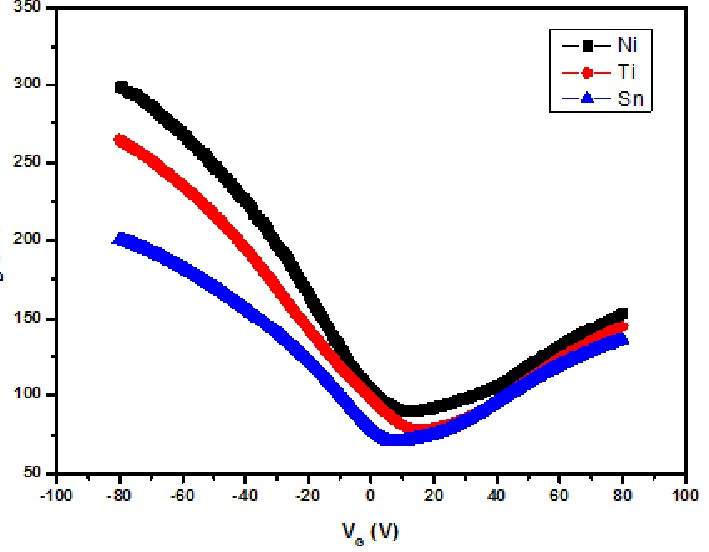

附图1是自己测得的一组数据绘制的图形，图2和3是部分论文里的，想请教一下出现明显尖锐的原因是因为自己的器件和基底问题，还是说这类图形在获取之后需要进行相关的平滑拟合处理？

请教关于石墨烯场效应管转移特性曲线的问题


请教关于石墨烯场效应管转移特性曲线的问题-1


请教关于石墨烯场效应管转移特性曲线的问题-2

附图3.jpg@神魔流转@dut_ameng

» 猜你喜欢

金属材料论文润色/翻译怎么收费? 已经有90人回复

» 本主题相关商家推荐: (我也要在这里推广)

1楼2020-07-03 10:23:25

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

monian000

木虫 (正式写手)

应助: 5 (幼儿园)
金币: 4039.2
散金: 170
红花: 4
帖子: 777
在线: 319.4小时
虫号: 1272495
注册: 2011-04-21
专业: 核技术及其应用

样品不一样，测试条件也不一样的话，应该也不是什么大的问题吧，
另外，问一下楼主做过背栅的吗，背栅不做电极，以硅衬底当作电极的话，
探针台测试怎么连接的硅栅极，是贴金属导电胶垫扎针吗，
还是直接铜片也可以，谢谢！

2楼2020-11-16 17:33:30
