[交流] abaqus高速弹丸冲击钢板(sph法)

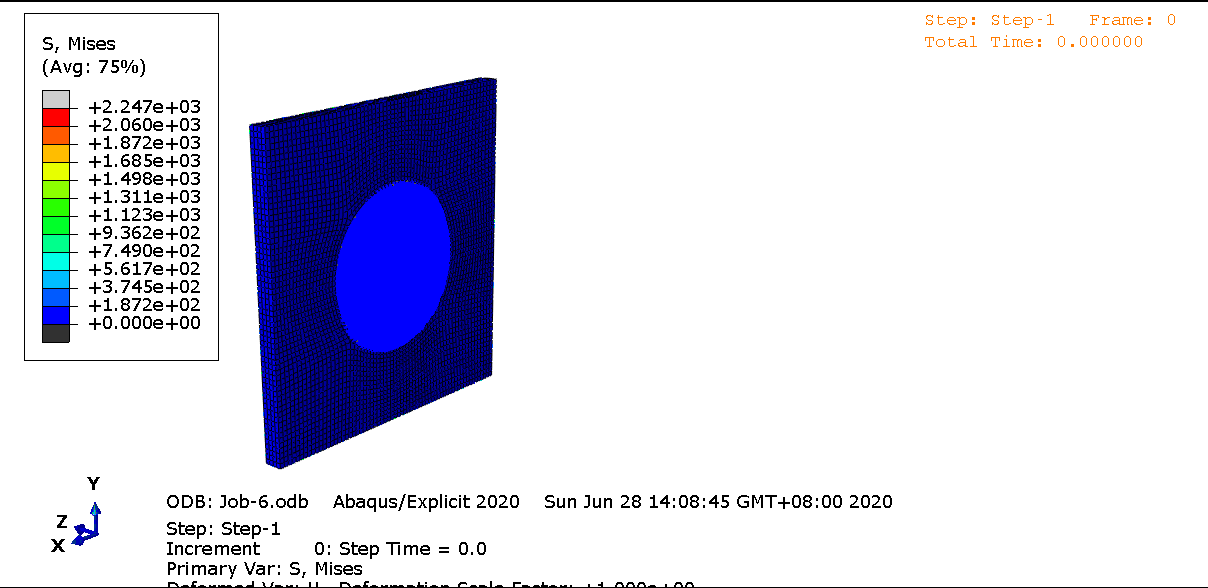

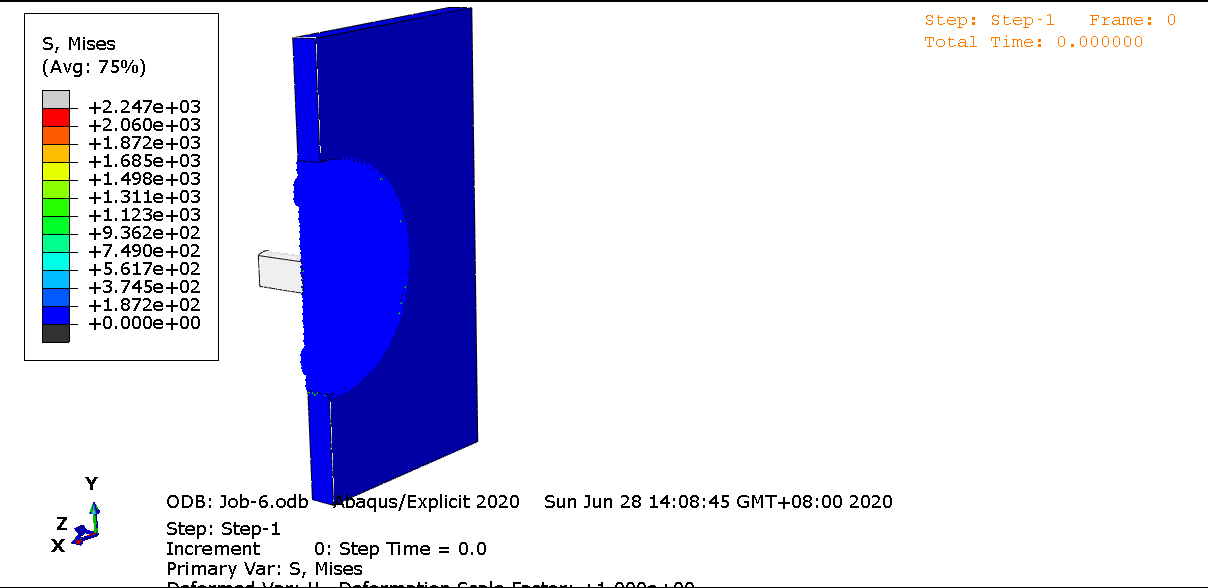

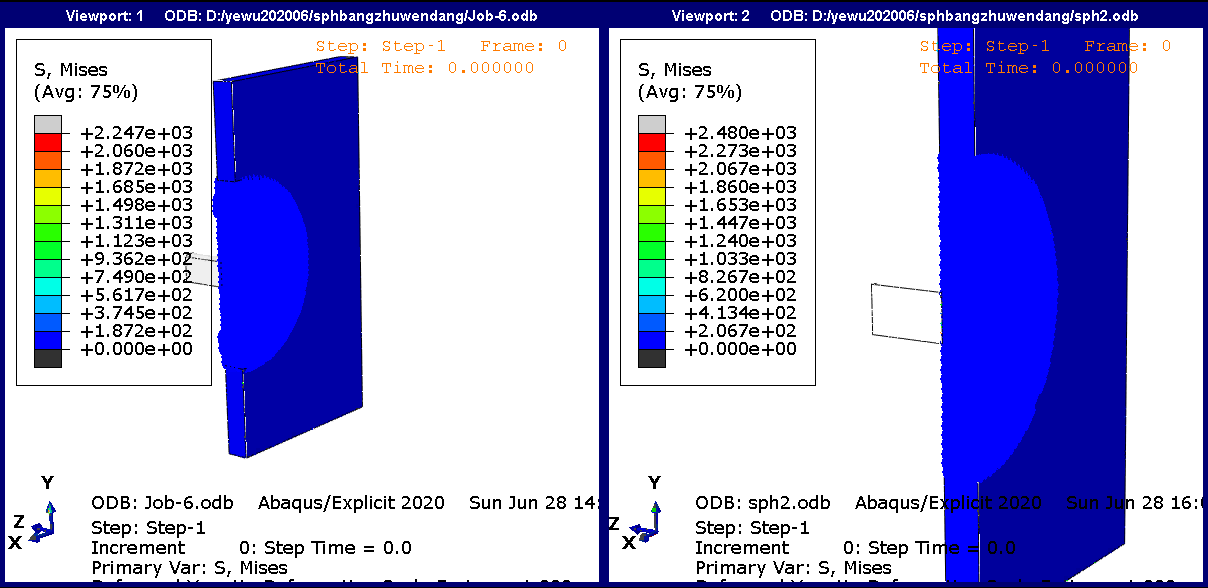

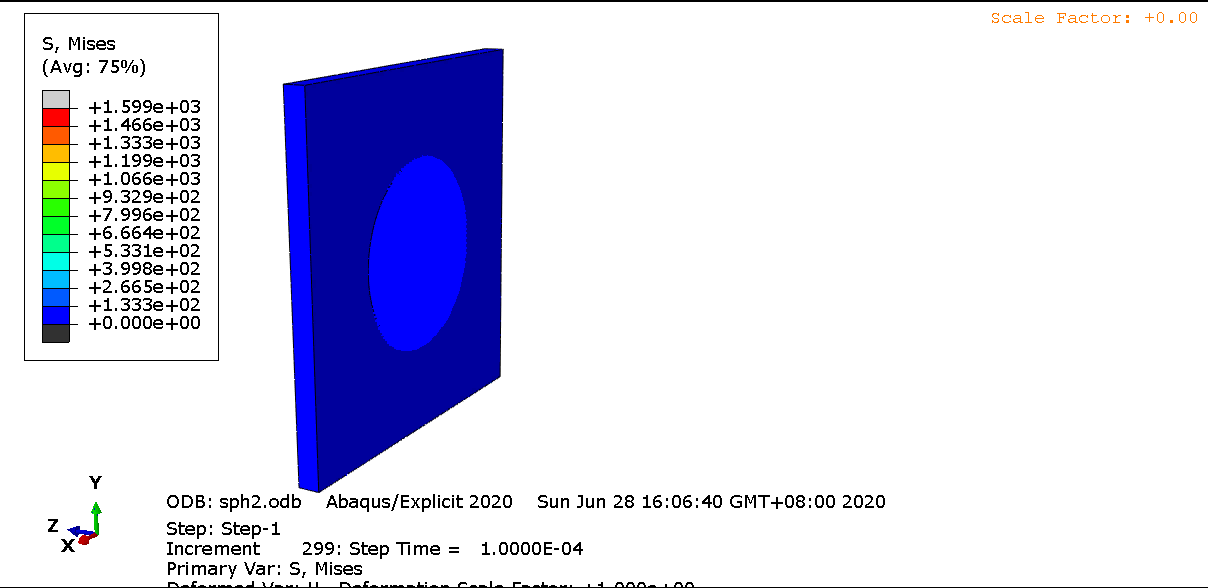

此验证问题测试了PC3D元件在高速弹丸撞击下处理大变形和速率相关的弹塑性材料失败的能力。使用SPH技术模拟其中心部分的实心板受到高速圆柱形刚性物体的冲击。冲击后,靠近板中心的部分首先发生大变形,然后破裂。最终,弹丸打孔了板。

该模型分析了高速弹丸和实心板之间的冲击相互作用。实心板的尺寸为400 mm×400 mm×12 mm。使用102726 PC3D元素对板中心半径为100 mm的圆形部分进行建模,并使用9312 C3D8R元素对板的其余部分进行建模。圆柱形刚性实心弹丸的长度和半径分别为25 mm和8.4 mm。弹丸的初始速度设置为1000 m / s。用于该板的材料是杨氏模量MPa,泊松比0.3,密度吨/ mm 3的钢。该板被建模为具有速率依赖性硬化的弹塑性材料。延性和剪切损伤是根据能量准则演变而来的。刚性弹丸与实心板之间的相互作用是通过摩擦系数为0.3的摩擦接触来定义的。文件名:ver_prc_projectileimpact.inp

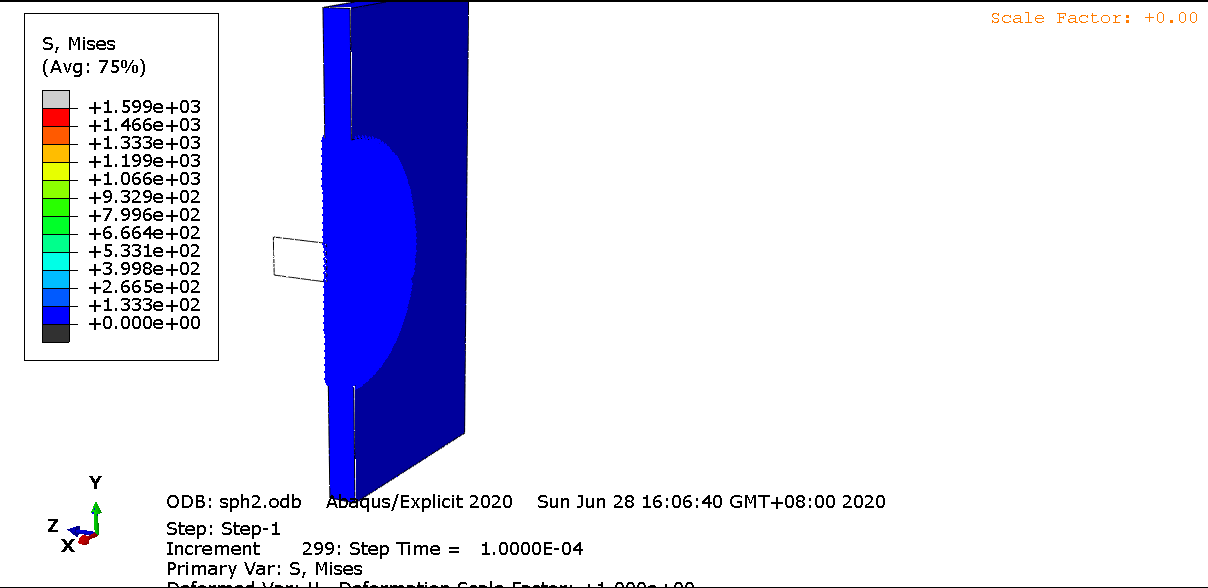

应力传递至钢板
qq443941211

abaqus高速弹丸冲击钢板(sph法)


abaqus高速弹丸冲击钢板(sph法)-1


abaqus高速弹丸冲击钢板(sph法)-2


abaqus高速弹丸冲击钢板(sph法)-3


abaqus高速弹丸冲击钢板(sph法)-4
