[交流] 我的eis图很奇怪，扫到0.01

后面的不应该是一个直线吗？为什么会出现一个半圆？？？

我的eis图很奇怪，扫到0.01


发自小木虫Android客户端
回复此楼

» 收录本帖的淘帖专辑推荐

钠电装配及测试

» 猜你喜欢
1楼 2020-06-28 12:05:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不要随便123

新虫 (小有名气)

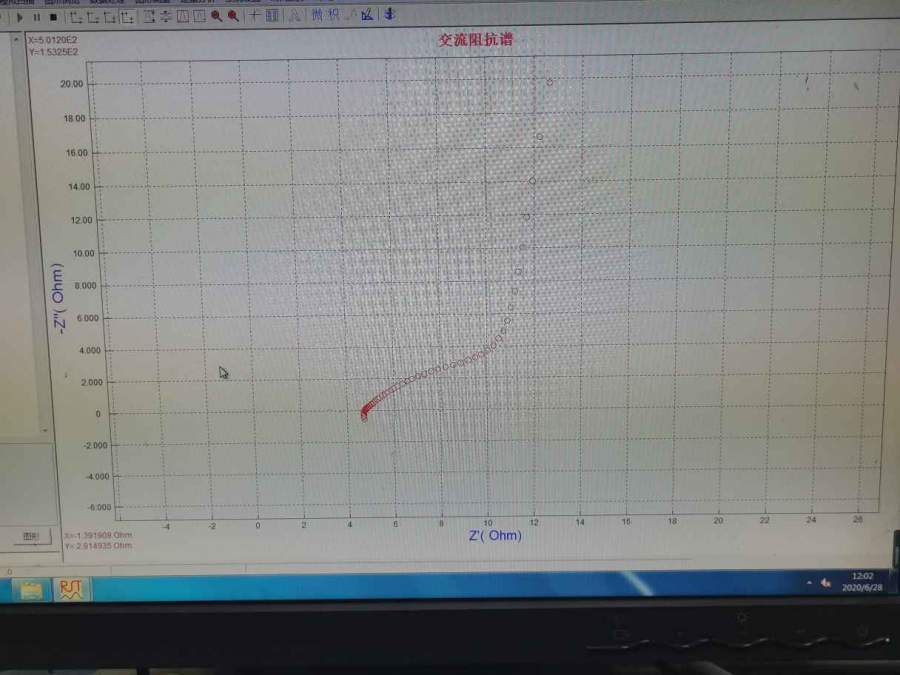

我的eis图很奇怪，扫到0.01-1

发自小木虫Android客户端
赞一下 回复此楼
2楼2020-06-28 12:05:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不要随便123

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 不要随便123 at 2020-06-28 12:05:45

前面半截是这样的，如果频率到0.01就会变成一个弧

发自小木虫Android客户端
赞一下 回复此楼
3楼2020-06-28 12:06:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不要随便123

新虫 (小有名气)
我的电解质是硫酸，做得电容器体系

发自小木虫Android客户端
赞一下 回复此楼
4楼2020-06-28 12:10:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quyun_teng

木虫 (著名写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
不要随便123: 金币+10 2020-06-28 15:56:31
引用回帖:
4楼: Originally posted by 不要随便123 at 2020-06-28 12:10:27
我的电解质是硫酸，做得电容器体系

不发生电化学氧化还原反应，后面不出直线，直线代表了扩散控制。

发自小木虫Android客户端
赞一下 回复此楼
5楼2020-06-28 12:20:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不要随便123

新虫 (小有名气)
引用回帖:
5楼: Originally posted by quyun_teng at 2020-06-28 12:20:14
不发生电化学氧化还原反应，后面不出直线，直线代表了扩散控制。
...

那这种弧是什么意思呢？

发自小木虫Android客户端
赞一下 回复此楼
6楼2020-06-28 13:28:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quyun_teng

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by 不要随便123 at 2020-06-28 13:28:38
那这种弧是什么意思呢？
...

这个弧，是一个电容和电阻并联的结果，通常在电化学体系里，代表了反应阻抗，你可以理解成电容器充放电过程中的电阻。

发自小木虫Android客户端
赞一下 回复此楼
7楼2020-06-28 14:26:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不要随便123

新虫 (小有名气)
引用回帖:
7楼: Originally posted by quyun_teng at 2020-06-28 14:26:33
这个弧，是一个电容和电阻并联的结果，通常在电化学体系里，代表了反应阻抗，你可以理解成电容器充放电过程中的电阻。
...

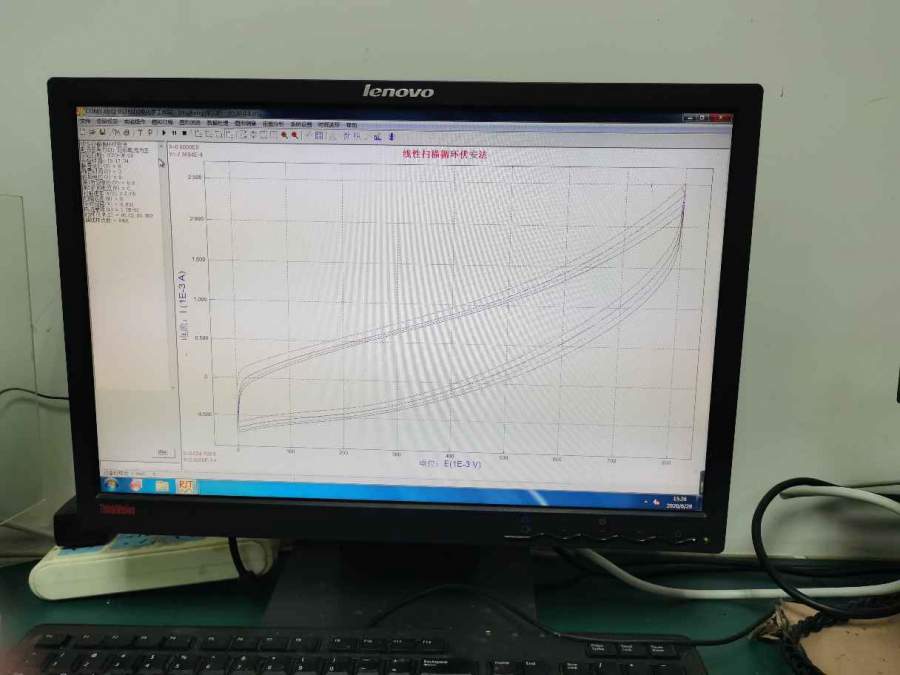

您能再分析分析为什么这个cv图会翘成这样吗？
我的eis图很奇怪，扫到0.01-2



发自小木虫Android客户端
赞一下 回复此楼
8楼2020-06-28 15:30:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quyun_teng

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by 不要随便123 at 2020-06-28 15:30:33
您能再分析分析为什么这个cv图会翘成这样吗？

...

感觉这个电位区间，有反应发生，后面翘这么高

发自小木虫Android客户端
赞一下 回复此楼
9楼2020-06-28 17:27:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吃着麻花做实验

木虫 (著名写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
不要随便123: 金币+10 2020-06-28 20:42:49
扩散阻抗就是一个半圆，如果你做超电的话，其实所有EIS后面都是半圆，只不过你的扩散阻抗较小，所以弯的比较厉害。其它你看着是直线，但其实只是一个超大圆弧的一部分
赞一下 回复此楼
10楼2020-06-28 20:22:21
