Destiny625铁虫 (正式写手)
|
[求助]
热应力分析的结果比正常值大了一个数量级 已有1人参与
|
|
|

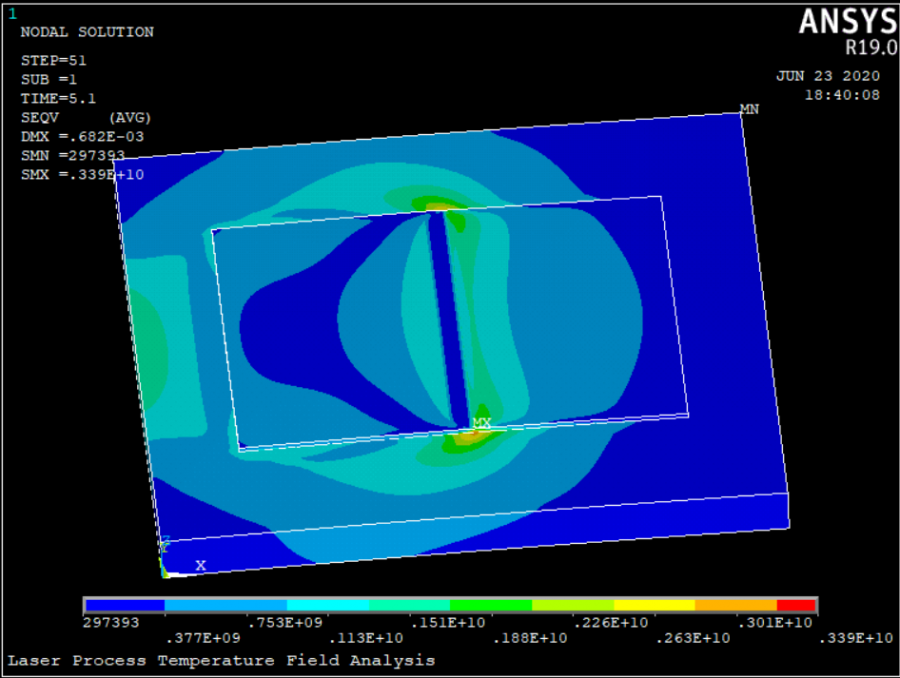

本人的课题方向是激光熔覆方向的，最近在做激光熔覆的温度场和应力场的仿真，温度场做出来的结果正常，然后用间接热结构耦合的方法，先转换模型的单元类型，再将温度场的计算结果作为载荷进行应力场的仿真，仿真时施加的位移约束是自由位移约束，但是应力场仿真的结果算出来的应力大小比正常值大了一个数量级，我看其他论文里人家算出来的正常值应该是10的9次方，也就是几百兆帕，但是我算出来的是10的10次方，就是几千兆帕了，这很明显太大了，而且实际情况中基板熔覆后两边应该是往上翘的，可是我的模拟结果却是往下翘的，请问各位大佬这是什么情况，怎么解决，下面附上我应力场部分的命令流。仿真结果见下图。 FINISH /COM,Structural /PREP7 toffst,273 ETCHG,TTS MPTEMP,,,,,,,, MPTEMP,1,0,100,200,300,400,600 MPDATA,EX,1,1,1.985E11,1.93E11,1.85E11,1.76E11,1.67E11,1.59E11 MPDATA,ALPX,1,1,17E-6,17.4E-6,18E-6,18.6E-6,19.1E-6,19.6E-6 MPDATA,PRXY,1,1,0.294,0.295,0.301,0.310,0.318,0.326 MPTEMP,7,800,1200,1300,1500,2000 MPDATA,EX,1,7,1.51E11,0.6E11,0.2E11,0.1E11,0.1E11 MPDATA,ALPX,1,7,20.2E-6,20.7E-6,21.1E-6,21.6E-6,21.6E-6 MPDATA,PRXY,1,7,0.333,0.339,0.342,0.388,0.388 MPTEMP,1,20,100,200,300,400,500 MPDATA,EX,2,1,1.951E11,1.912E11,1.857E11,1.796E11,1.726E11,1.645E11 MPDATA,ALPX,2,1,15.24E-6,15.8E-6,16.43E-6,16.97E-6,17.44E-6,17.85E-6 MPDATA,PRXY,2,1,0.267,0.273,0.29,0.31,0.322,0.313 MPTEMP,7,600,700,800,900,1000,1100 MPDATA,EX,2,7,1.55E11,1.441E11,1.314E11,1.168E11,1.001E11,0.811E11 MPDATA,ALPX,2,7,18.21E-6,18.54E-6,18.83E-6,19.11E-6,19.38E-6,19.66E-6 MPDATA,PRXY,2,7,0.296,0.282,0.262,0.24,0.229,0.223 MPTEMP,13,1200,1420,1460,2000 MPDATA,EX,2,13,0.595E11,0.02E11,0.02E11,0.02E11 MPDATA,ALPX,2,13,19.95E-6,20.7E-6,20.7E-6,20.7E-6 MPDATA,PRXY,2,13,0.223,0.223,0.223,0.223 FINISH /SOLU !求解 ANTYPE,4 !分析类型：瞬态 TRNOPT,FULL !求解方法：完全的N-R方法 TIMINT,ON !打开瞬态效应 KBC,0 LUMPM, 0 !不使用集中质量矩阵 NLGEOM,ON !使用大变形效应 pstres,1 !打开预应力选项 neqit,50 TREF,20 !定义热应力计算参考温度 NSEL,S,LOC,X,0 NSEL,R,LOC,Y,0 NSEL,R,LOC,Z,BaseHeight D,ALL,UX,0 D,ALL,UY,0 D,ALL,UZ,0 ALLSEL,ALL NSEL,S,LOC,X,baselength NSEL,R,LOC,Y,0 NSEL,R,LOC,Z,BaseHeight D,ALL,UY,0 D,ALL,UZ,0 ALLSEL,ALL NSEL,S,LOC,X,0 NSEL,R,LOC,Y,BaseWidth NSEL,R,LOC,Z,BaseHeight D,ALL,UZ,0 ALLSEL,ALL *DO,K,1,101,1 LDREAD,TEMP,,,0.1*K,,'3','rth' OUTRES,ALL,ALL, TIME,0.1*K DELTIM,,,,1 !指定时间步长大小 SOLVE *ENDDO  微信图片_20200623184051.png |
