[交流] ANSYS相同的载荷步热源可以合并吗？ 已有1人参与

各位大神：

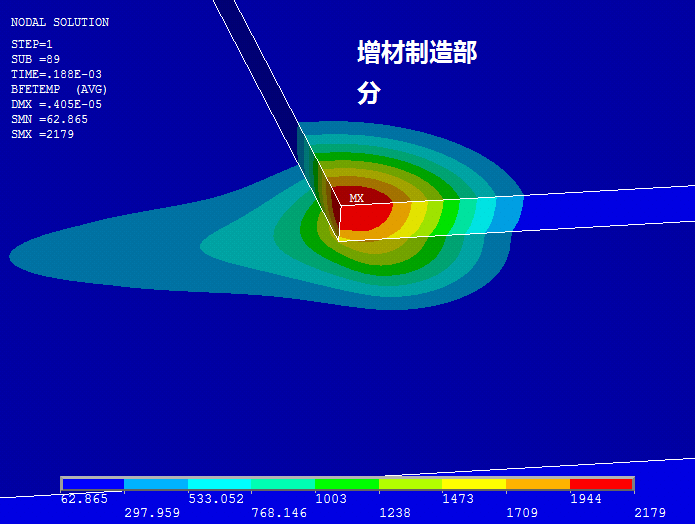

            图片中加载移动热源是用函数加载的，因为后续的载荷步很多，每个想把多个载荷步合并成为一个载荷步来加载，大神有什么办法吗？可以获得节点上热源分配的热流，在后续载荷步中，在所有位置相似的节点上加载热流吗？这样的主要目的是想减少一些载荷步数，因为移动热源的步数实在太多了

ANSYS相同的载荷步热源可以合并吗？
回复此楼

» 猜你喜欢
1楼 2020-06-23 08:35:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
如果你能定义一个合适的热源函数，能够给出不同时间 (载荷步)，不同位置的热源，那么应该可以使用一个函数来执行多个载荷步的计算。
  不过，这样做有一定的难度。相应的 APDL 程序会比采用循环语句对各个载荷步加载要复杂很多，且出错时不易检查。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

346507037 346507037
2楼2020-06-27 09:10:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

346507037

铁虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by htbbzzg at 2020-06-27 09:10:31
如果你能定义一个合适的热源函数，能够给出不同时间 (载荷步)，不同位置的热源，那么应该可以使用一个函数来执行多个载荷步的计算。
  不过，这样做有一定的难度。相应的 APDL 程序会比采用循环语句对各个载荷步加 ...

老师：谢谢您了
回复此楼
3楼2020-06-27 10:01:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

346507037

铁虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by htbbzzg at 2020-06-27 09:10:31
如果你能定义一个合适的热源函数，能够给出不同时间 (载荷步)，不同位置的热源，那么应该可以使用一个函数来执行多个载荷步的计算。
  不过，这样做有一定的难度。相应的 APDL 程序会比采用循环语句对各个载荷步加 ...

老师：您知道加载完热源后，怎么获得某一节点所分配的热流密度吗？
赞一下 回复此楼
4楼2020-06-27 10:11:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
以  solid70 和 solid90 单元为例，其输出内容中就包含了表面节点热流：
      HFLUX   Heat flux at each node of face
    至于热流密度，则提供了穿过表面，单位面积上输入热流的热流密度：
      HFLXAVG Heat flow rate per unit area across face caused by input heat flux
    详见帮助文件中的有关内容。
赞一下 回复此楼
5楼2020-06-28 08:40:32
