Abaqus因网格过度畸变导致运行终止,何解?
领取红包 (小木虫手机app专属红包)

扫一扫,下载小木虫客户端

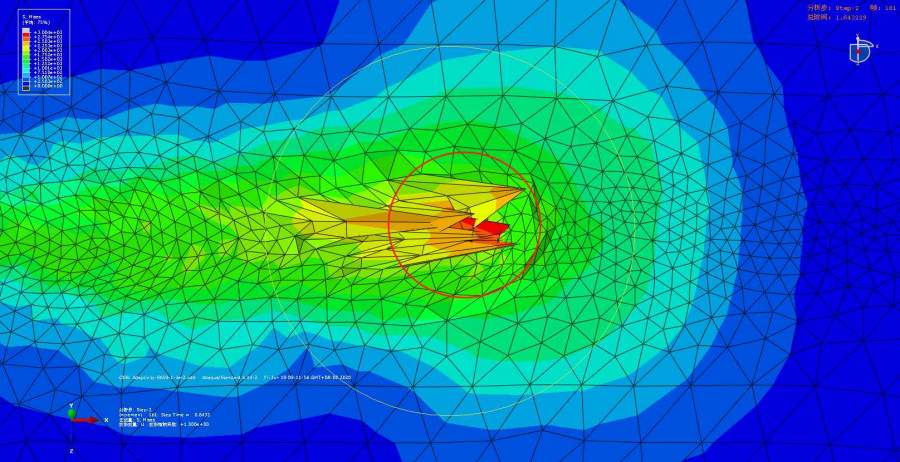

如图,abaqus / standard环境进行迭代自适应网格重划分,第二次迭代遇到网格畸变导致运行终止,何解?(报错类型:the strain increment has exceeded fifth times.....)网格类型 C3D4

Abaqus因网格过度畸变导致运行终止,何解?


发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jinfangyuan

新虫 (正式写手)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
19楼正解,应该是角速度太大,每个时间步长旋转的尺度应小于周围网格尺度

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

27楼2020-06-19 12:17:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bsese

至尊木虫 (文坛精英)


祝好!!祝好运连连!!

发自小木虫Android客户端
17楼2020-06-19 11:24:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingspin

木虫 (著名写手)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
大概是步长太大了吧,或者remesh的准则定义的不合适

» 本帖已获得的红花(最新10朵)

19楼2020-06-19 11:38:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是陈小生

金虫 (著名写手)


引用回帖:
19楼: Originally posted by kingspin at 2020-06-19 11:38:38
大概是步长太大了吧,或者remesh的准则定义的不合适

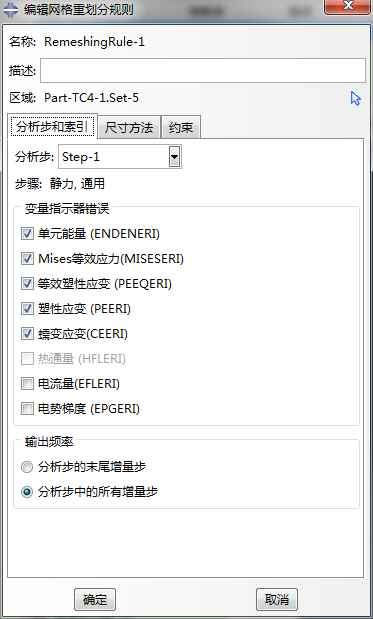

谢谢回答!初始步长和最小步长,一直设置的是1E-005(系统运行的最小值),请问remesh迭代划分一部分怎么设置准则比较好?我现在设置的基本上都是默认的,如图
Abaqus因网格过度畸变导致运行终止,何解?-1



发自小木虫Android客户端
37楼2020-06-20 06:56:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是陈小生

金虫 (著名写手)


送红花一朵
引用回帖:
19楼: Originally posted by kingspin at 2020-06-19 11:38:38
大概是步长太大了吧,或者remesh的准则定义的不合适

.
Abaqus因网格过度畸变导致运行终止,何解?-2



发自小木虫Android客户端
38楼2020-06-20 06:56:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是陈小生

金虫 (著名写手)


引用回帖:
27楼: Originally posted by jinfangyuan at 2020-06-19 12:17:09
19楼正解,应该是角速度太大,每个时间步长旋转的尺度应小于周围网格尺度

谢谢解答!我的载荷用的是位移,我试试能不能把step时间长度设置更小以降低速度

发自小木虫Android客户端
39楼2020-06-20 07:01:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是陈小生

金虫 (著名写手)


送红花一朵
引用回帖:
27楼: Originally posted by jinfangyuan at 2020-06-19 12:17:09
19楼正解,应该是角速度太大,每个时间步长旋转的尺度应小于周围网格尺度

说反了,应该把时间长度增加

发自小木虫Android客户端
40楼2020-06-20 07:08:28
