[求助]
fluent滑移网格的相关问题
|
||
|

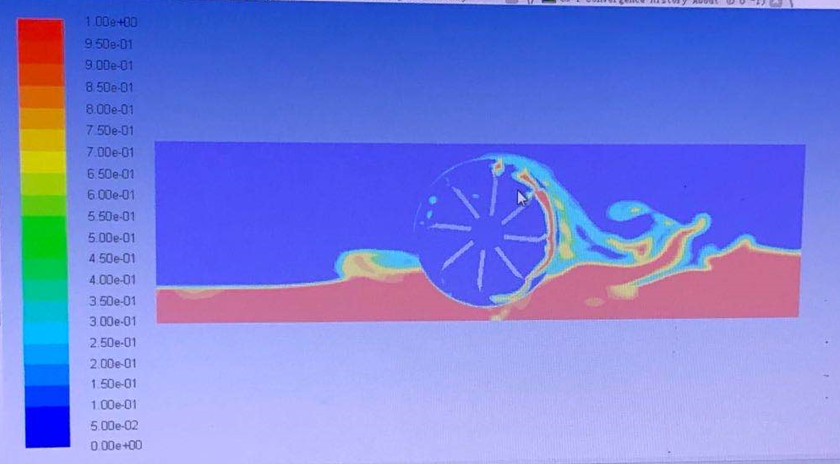

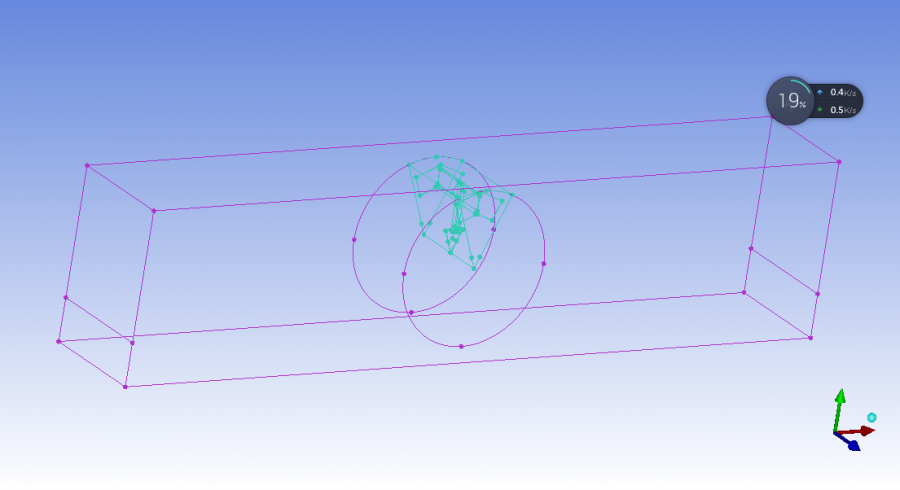

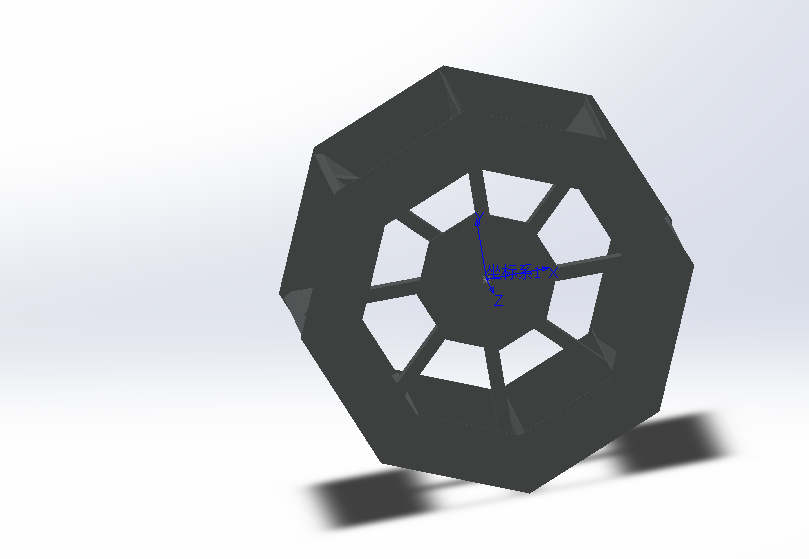

各位大佬，你们好，在fluent的计算中，遇到点困惑，想请各位解答，不胜感激。 情况是这样的：几何如图1和图2所示。首先我采取的是滑移网格计算的策略。在网格划分方面，我是这样去做的，长方体区域（中间挖去旋转体）是为固定区域 fixbody，旋转区域rotatebody是中间的圆柱体（挖去实际的几何体），是原旋转体的1/8。考虑到网格的质量，我才用周期网格进行划分，最后阵列，再与长方体区域的网格merge。再fluent计算时，采用VOF模型，两相流：空气（基本相）和水。发现在水静止状态下，旋转体转速46rpm时，出现如图3所示的情况。该场景我的理解是将水排开了，但是转速没有大到可以排开水的程度。为了探究其理，我的仿真进行了30s左右，发现力已经不变化了接近于0N。查找了相关滑移网格的资料，我尝试了一下几种可能的方法：旋转体尺寸略微大于几何体尺寸；调整边界条件，都没有明显改观。  图1.png  图2.png  图3.png |
