[求助] 怎样提取ansys apdl纳米压痕仿真过程中的纳米压痕曲线？

怎样提取ansys apdl纳米压痕仿真过程中的纳米压痕曲线？
材料单元为PLANE183 接触选择压头上的三条线与薄膜的上边线，设的是面与面的接触，默认设置，无摩擦。
约束：对压头上的三条线施加约束ux，薄膜底部施加全约束
施加位移载荷步：给压头的三条直线施加0.1um的位移载荷，实现从0um-0.1um-0um的位移载荷步，加载、保载、卸载分别施加10s 5s 10s的时间和100 10 100的子步
希望能得到提取曲线的方法，附上你提取曲线的详细过程，并且对该仿真过程有什么可以改进的意见也希望多多提提意见。

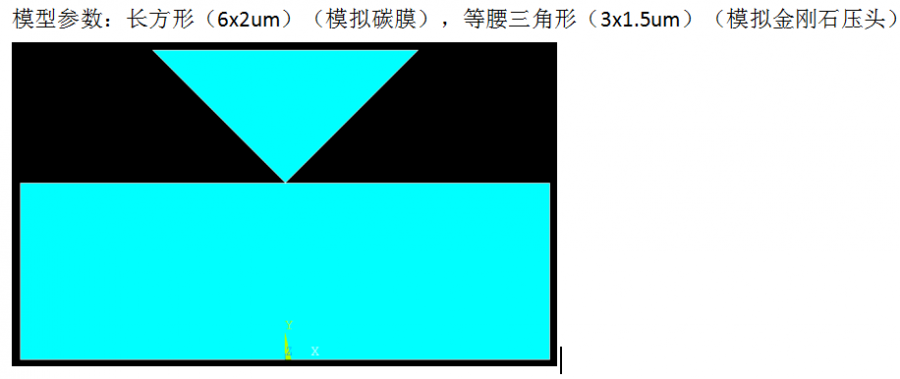

如果有什么不明白的地方也可以跟我说明，下面是我的模型

怎样提取ansys apdl纳米压痕仿真过程中的纳米压痕曲线？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2020-06-10 13:39:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
赞一下
2楼2020-06-10 22:42:40
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

青青草原@

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 韦斯布鲁克 at 2020-06-10 22:42:40
ansys/apdl做这种不准，做材料非线性是鸡肋，用abaqus好

为什么呢 不也是一种仿真软件嘛！
赞一下 回复此楼
3楼2020-06-11 09:48:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
