EIS数据拟合 已有3人参与
|

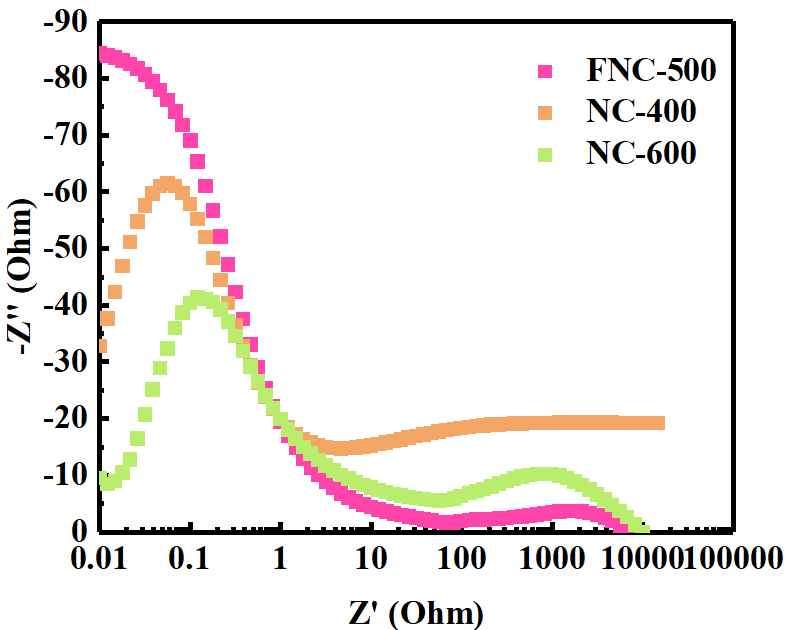

求助各位大神，这个是我用Zview拟合后的图，400，和600的跟文献上出入很大，请问是我等效电路没有选好吗? 发自小木虫Android客户端 |
回复此楼» 猜你喜欢
售SCI一区文章，我:8 O5 51O 54,科目齐全
已经有3人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全
已经有3人回复
-
酰胺脱乙酰基
已经有11人回复
-
同年申请2项不同项目，第1个项目里不写第2个项目的信息，可以吗
已经有4人回复
-
有时候真觉得大城市人没有县城人甚至个体户幸福
已经有10人回复
-
天津大学招2026.09的博士生，欢迎大家推荐交流（博导是本人）
已经有5人回复
-
有院领导为了换新车，用横向课题经费买了俩车
已经有5人回复
-
CSC & MSCA 博洛尼亚大学能源材料课题组博士/博士后招生｜MSCA经费充足、排名优
已经有6人回复
-
面上项目申报
已经有3人回复
-
博士延得我，科研能力直往上蹿
已经有7人回复
爱因斯坦.伟
新虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 2209.1
- 散金: 185
- 红花: 4
- 帖子: 617
- 在线: 79.8小时
- 虫号: 7142257
- 注册: 2017-09-05
- 性别: GG
- 专业: 材料物理化学
2楼2020-04-23 15:55:19
Madhatter7
新虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 306.1
- 散金: 162
- 红花: 1
- 帖子: 317
- 在线: 82.7小时
- 虫号: 12953080
- 注册: 2018-11-26
- 性别: GG
- 专业: 电化学
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
不是，逗我呢，横轴数频率，你放个实部的坐标，还有这个图纵坐标应该是相角吧，这是bode图，不是奈奎斯特，你这乱整坐标，数据作图选错了，奈奎斯特选的是实部和虚部，bode选的是频率和相角或者模。 发自小木虫Android客户端 |
3楼2020-04-23 16:16:22
4楼2020-04-23 17:06:13
5楼2020-04-23 17:09:40
6楼2020-04-23 17:10:53
Madhatter7
新虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 306.1
- 散金: 162
- 红花: 1
- 帖子: 317
- 在线: 82.7小时
- 虫号: 12953080
- 注册: 2018-11-26
- 性别: GG
- 专业: 电化学
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
如果是锂电池方面的阻抗，材料性能就这样，如果是传统电化学或者腐蚀电化学方面，重新制备样品，重新平行实验，这个图如果是要完整时间常数的话，改一下初始电位，如果单纯讨论高通低不同那类的研究，就是得多测，现在的电化学阻抗研究除了电池性能领域用来表征性能，传统领域对阻抗的不稳定有太多吐槽了，在操作正确的情况下，只能多做多测，样品制备等方面下功夫了 发自小木虫Android客户端 |
7楼2020-04-23 17:21:31
8楼2020-04-23 18:04:42
Madhatter7
新虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 306.1
- 散金: 162
- 红花: 1
- 帖子: 317
- 在线: 82.7小时
- 虫号: 12953080
- 注册: 2018-11-26
- 性别: GG
- 专业: 电化学
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
超级电容器啊，电池方向我不了解，不过阻抗一般就是反应扩散系数或者电容层容量之类的，数值相关的只有阻抗和电容值有用，拟合结果里可以看，这方面论文挺多的吧，看看论文从中文开始看解释部分，在看英文，这应该是性能表征的基础吧。 发自小木虫Android客户端 |
9楼2020-04-23 19:21:05
