轴承是制造业中关键的基础零部件,直接决定着重大装备和主机产品的性能、质量和可靠性,被誉为装备制造的“心脏”部件。

轴承运转的平稳性、噪声、发热、摩擦状况很大程度上取决于沟道和滚动体的制造精度。滚道一般多为圆弧形（或者类似圆弧），其深度可以达到数十毫米，一般的粗糙度仪由于量程过小，难以测到整个弧线的粗糙度,同时滚道圆弧轮廓的精确评价手段也不够，多数厂家对此类参数难以有效控制，产品质量难以提高

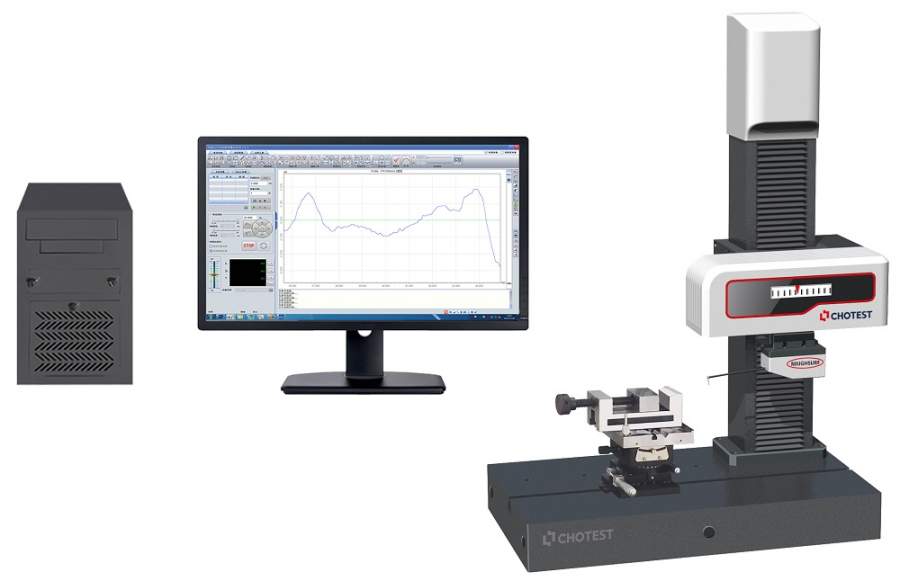

针对此现状，中图仪器成功推出SJ5730大量程粗糙度轮廓仪。

SJ5730大量程粗糙度轮廓仪在轴承行业的应用



仪器特点


一次性测出滚道的粗糙度和轮廓度，可以对任意位置的粗糙度进行选择评价。


案例解析：国内某著名轴承品牌。


SJ5730大量程粗糙度轮廓仪在轴承行业的应用-1

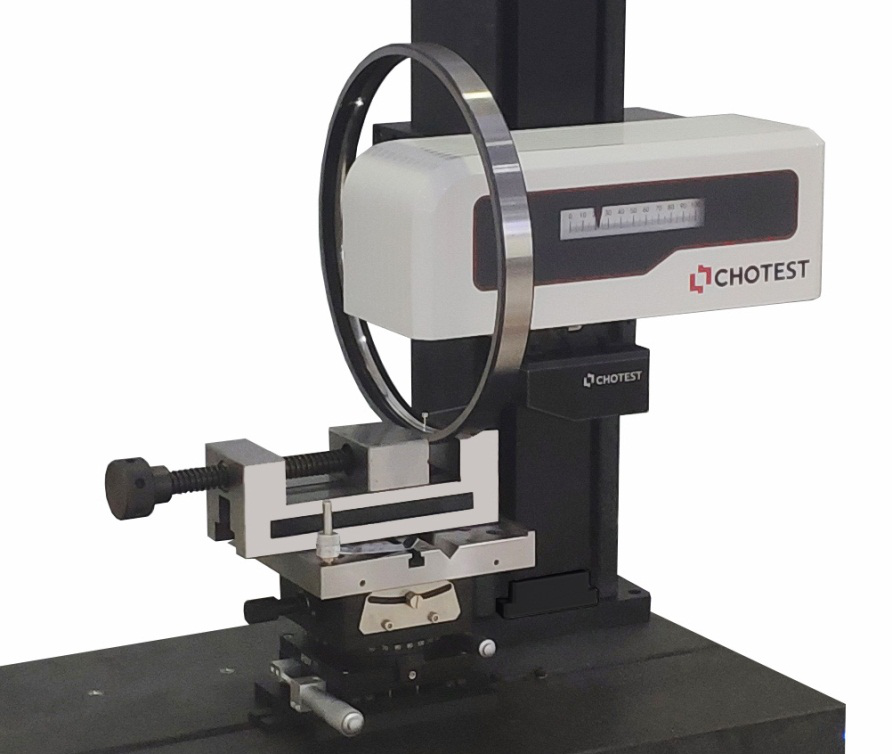

sj5730轴承实测图

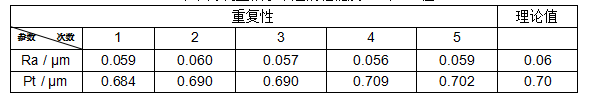

下表为测量轴承滚道的粗糙度ra和pt值


SJ5730大量程粗糙度轮廓仪在轴承行业的应用-2


SJ5730大量程粗糙度轮廓仪在轴承行业的应用-3

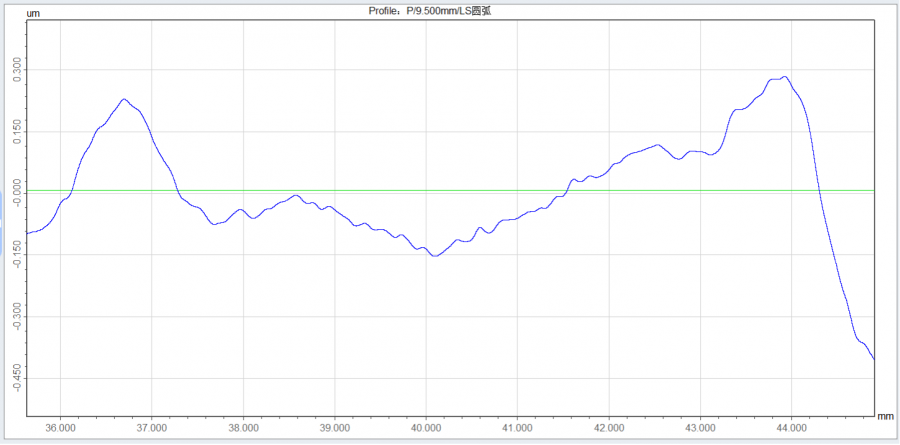

ra曲线


SJ5730大量程粗糙度轮廓仪在轴承行业的应用-4

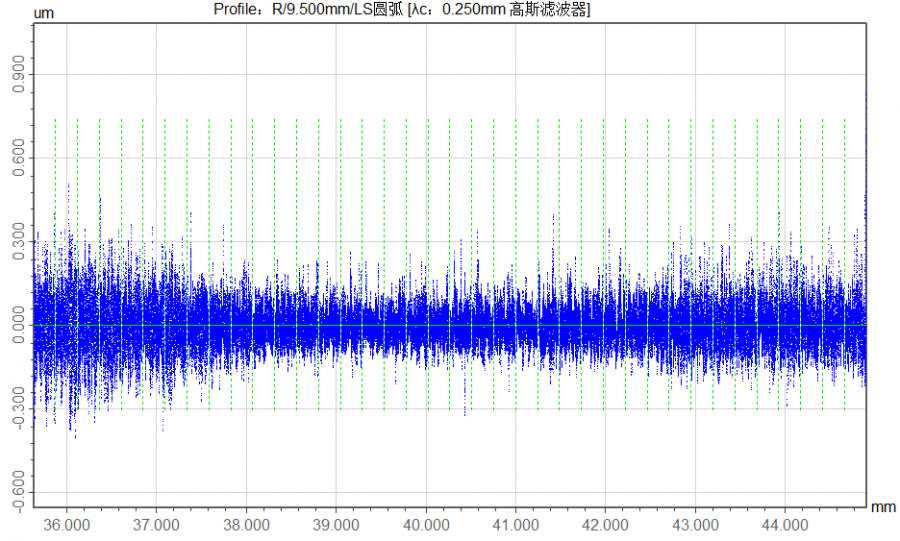

ra曲线



仪器采用高精度衍射光栅测头，具有12mm的粗糙度测量范围，分辨率达到1nm。

一次测量可同时评定粗糙度及轮廓参数，能够灵活选取测量范围，显示计算ra参数和pt参数。

由上表测量结果可知，仪器的测量重复性好，多次测量结果偏差较小，能够满足客户对精密轴承检测的要求。

SJ5730大量程粗糙度轮廓仪能够满足轴承行业所有的测量需求，如内外套圈的密封槽形状（角度、倒角、槽深、槽宽等）；各种滚子轴承的滚子和套圈母线的凸度、角度、曲线；滚针轴承、圆柱滚子轴承、直线轴承的滚动体和套圈的直线度；球轴承沟道的沟曲率半径；四点接触轴承的沟曲率半径等。

轴承行业在攻克高品质课题的过程中，离不开高精密测量仪器的支撑。中图仪器作为计量检测产品的专业厂商，给客户提供丰富的产品解决方案，应对不同客户多样性的测量需求，助力成就高品质产品制造。
