雪落成海金虫 (正式写手)
|
[求助]
HAADF image 和相应的 EDX 线扫描分析，以及元素映射和色域照片分析
|
|
在看文献时遇到几个图看不懂，请大佬指教！对于这几种图，我想知道的是，这个图用来说明什么问题的？怎么分析这个图？如何得到这个图，用什么仪器检测或者软件制作的？非常感谢！ MT7]C~$S}[TVR2]F@8~U6{4.png  Q]CBTK]U%7ZD)Q`05({TZUO.png  U3_J7N7SJ79UAYQ7`1L%[DB.png |
回复此楼» 猜你喜欢
中青基了要发朋友圈吗？
已经有3人回复
-
国自然评审意见
已经有19人回复
-
有多少人是今天查系统知道结果的？
已经有18人回复
-
我就是申请一个面上项目而已，这评审意见是按照杰青的条件评的吧？
已经有9人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有4人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有5人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有7人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有5人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有7人回复
公子_无双
铁虫 (小有名气)
- 博学EPI: 1
- 应助: 0 (幼儿园)
- 金币: 1170.2
- 帖子: 270
- 在线: 6.9小时
- 虫号: 13046944
- 注册: 2018-12-04
- 专业: 金属结构材料
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
雪落成海: 金币+10, 博学EPI+1, ★★★★★最佳答案, 感谢您解惑！ 2020-03-09 20:05:24
雪落成海(wolfghost代发): 金币+5, 积极应助奖励~ 2020-08-19 11:49:36
雪落成海: 金币+10, 博学EPI+1, ★★★★★最佳答案, 感谢您解惑！ 2020-03-09 20:05:24
雪落成海(wolfghost代发): 金币+5, 积极应助奖励~ 2020-08-19 11:49:36
|

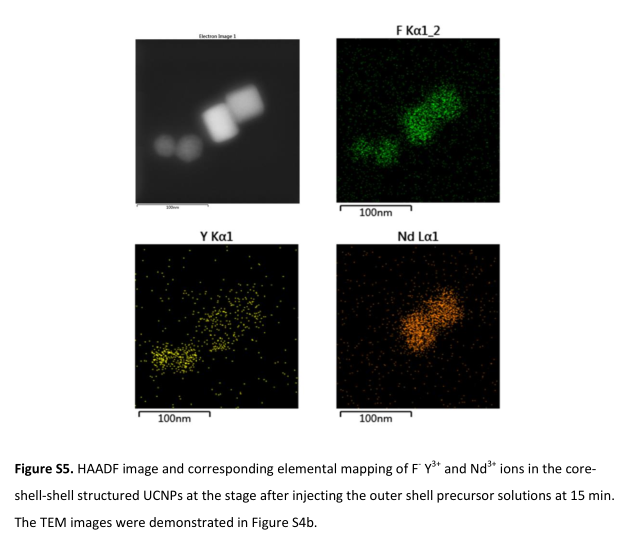

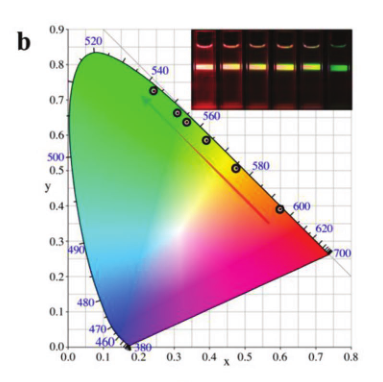

第一张图是haadf的图，TEM得到的。 线图是EDS生成的，貌似是用牛津仪器的EDS产品获得的。横坐标是图一上那条线段的长度，纵坐标是计数/计数率，定性表示某元素沿着你画的这条线的分布情况，线图上越高的地方代表此元素含量越多。可以看到Nd的分布与其他几种元素基本相反。 S5图是元素的面分布图，同样是牛津的EDS做的，各个图中有颜色的地方就代表有此元素分布，越亮代表此元素含量越多。方形颗粒F和Nd富集，而圆形颗粒Y比较富集。 色域图没研究过，不便置喙。 |
2楼2020-03-09 10:45:27
