[资源] 流程图没画好SCI被拒稿！【流程图绘制软件安装包+教程】

一、研究流程图

流程图是一种展示研究过程、实验流程的图，通常以有顺序以及有箭头连接的框图来展现。

在临床研究报告常常会应用研究对象/受试者流程图(flowchart of participants)向读者展示研究过程，帮助读者直观地对整体研究过程有个形象的认识。

尤其是研究中涉及多个分组、研究阶段或有复杂的干预措施时利用流程图可以更简洁、直观、高效地来描绘整体研究过程。

二、流程图分类
常见sci文章内流程图主要有三种类型：
试验性研究的流程图
观察性研究流程图
基础性实验流程图
1、试验性研究的流程图

上图是比较经典的rct研究流程图，从上图我们主要能看到：
① 研究的大致过程经过随机分组后分别接受不同的治疗方案，随访节点有4个7周、11周、15周、19周，研究终点估计是在19周;
② 受试者的筛选，经过筛选后82人中有7人(8.5%)拒绝参加研究，提示选择偏倚可能不大;
③ 随机分组后绝大部分受试者都接受了随机分配的干预措施，依从性很好;
④ 研究随访了至少19周(近5个月)但直到第19周试验组仅2例失访，安慰剂组3例失访，失访率不高，研究质量尚可;
⑤. 最终有36例试验组以及34例安慰剂组受试者进行最终统计分析，该研究采用的是符合方案集的结果作为主要结果。
试验性研究流程图小结：
在试验性研究的flowchart中读者可以评价研究对象的组间可比性，研究对象依从性。
所以试验性研究流程图的主要是展现的内容是受试者的筛选、分组、依从性、研究质量、受试者的剔除；总结得更概括些就是重点要展现受试者的数量变化。

2、观察性研究的流程图

① 这个研究上来说明了整体研究队列涵盖了100万人，但针对这个文中的研究主要是针对1997年-2000年内住院小于3岁的儿童开展的，经过剔除3岁前就可以诊断过哮喘的儿童，其中研究组是因气道感染住院治疗（hai）的3264例患者，而对照组是根据年龄性别1:4匹配的其它住院患儿；
② 其中研究组还根据支气管炎和其它气道感染分了亚组；
③ 该研究的终点是三个研究组3-10岁期间是否诊断了哮喘。
④ 可见该研究的是从因果关联中的因的角度进行分组（支气管炎组、其它气道感染组、对照组）来探讨不同组间未来（3-10岁间）哮喘发生比例的差异，属于队列研究设计。
观察性研究流程图小结：
由于观察性研究的设计方案很难避免选择偏倚、混杂偏倚，所以在观察性研究中读者重点看到的内容与试验性研究不同。
观察性研究的流程图主要需要展示的是研究对象的来源，不同研究组是否采用了匹配或者其它提高组间可比性的措施，研究的分组因素以及研究的终点是什么。

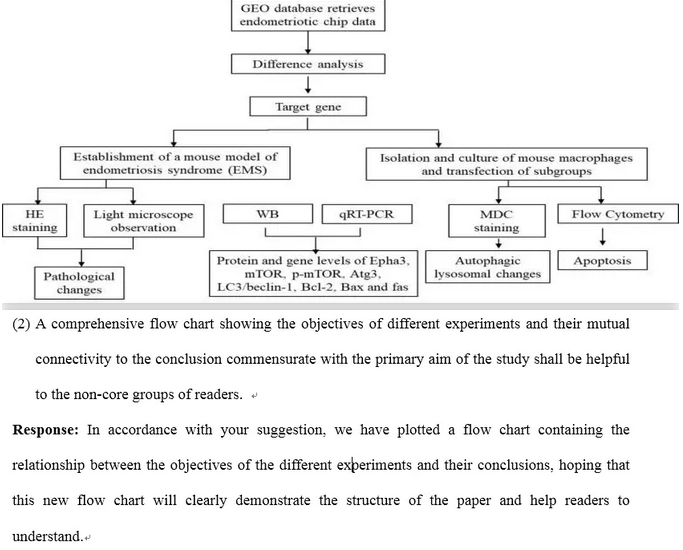

3、基础性实验的流程图

基础性实验流程图小结
基础研究的流程图，主要是为了展示研究中包含的实验技术和方法，以及这些实验技术和方法与相应的结论之间的联系，以及是否与研究的最初目的和最终结论相符。

三类流程图总结：
① 在绘制流程图时一定要注意根据研究设计类型的不同流程图中重点展示的内容是不同的。
② 观察性研究更重要的是通过流程图展现研究对象的来源、研究组间可比性、同时展示研究设计；
③ 基础性研究的实验流程图则展示的是研究的整体思路和采用的实验方法、以及检测的指标和结论。
④ 试验性研究流程图主要应展示研究具体流程、干预措施、依从性以及研究质量。

画流程图的学习教程在附件，word+ppt+visio+ai+ps，如需学习可自行下载！
