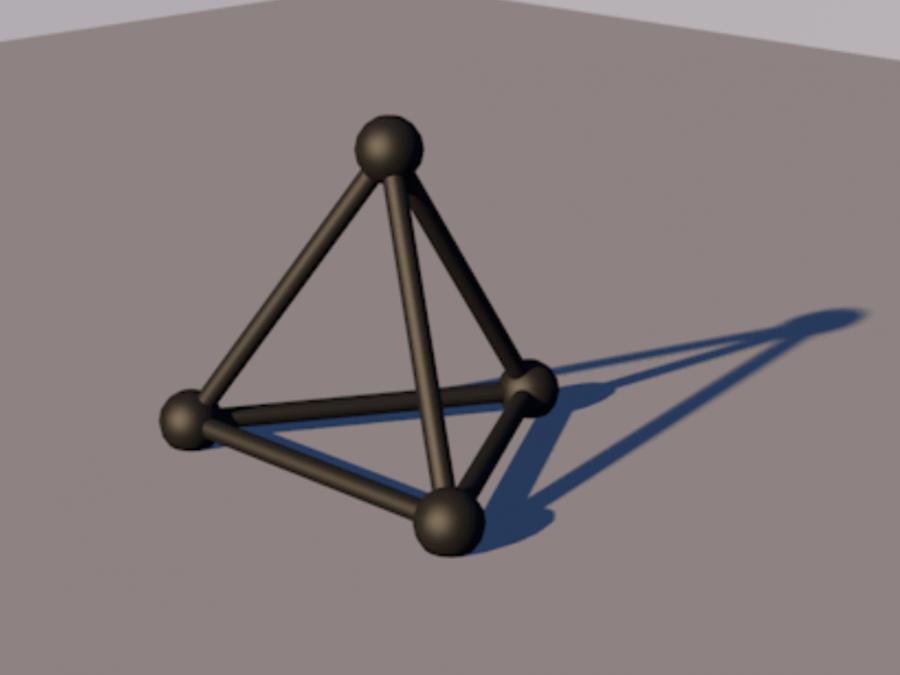

【C4D科研作图傻瓜教程一】制作金刚石四面体原子模型
|
||
|

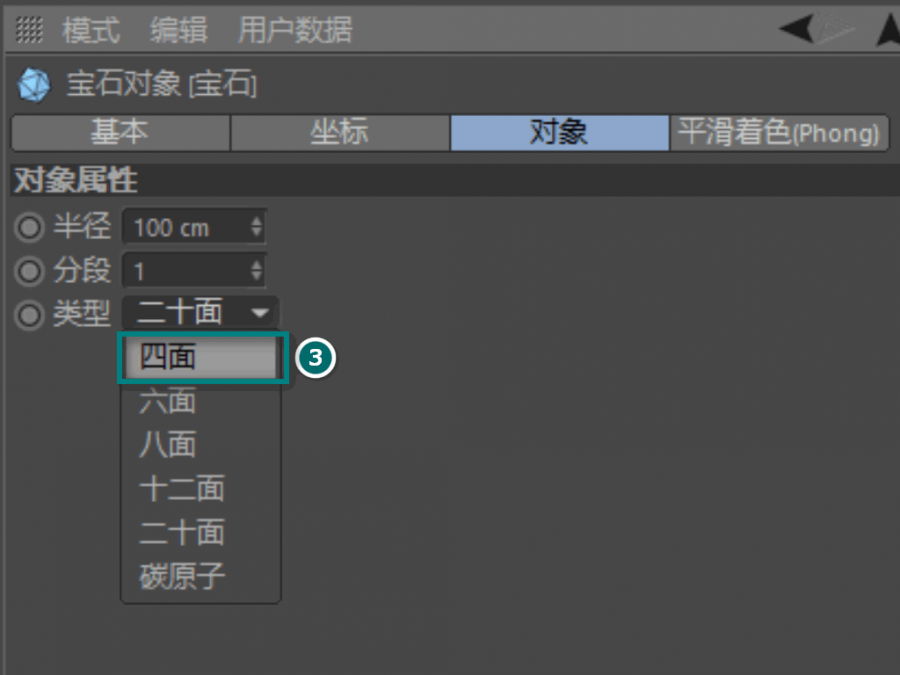

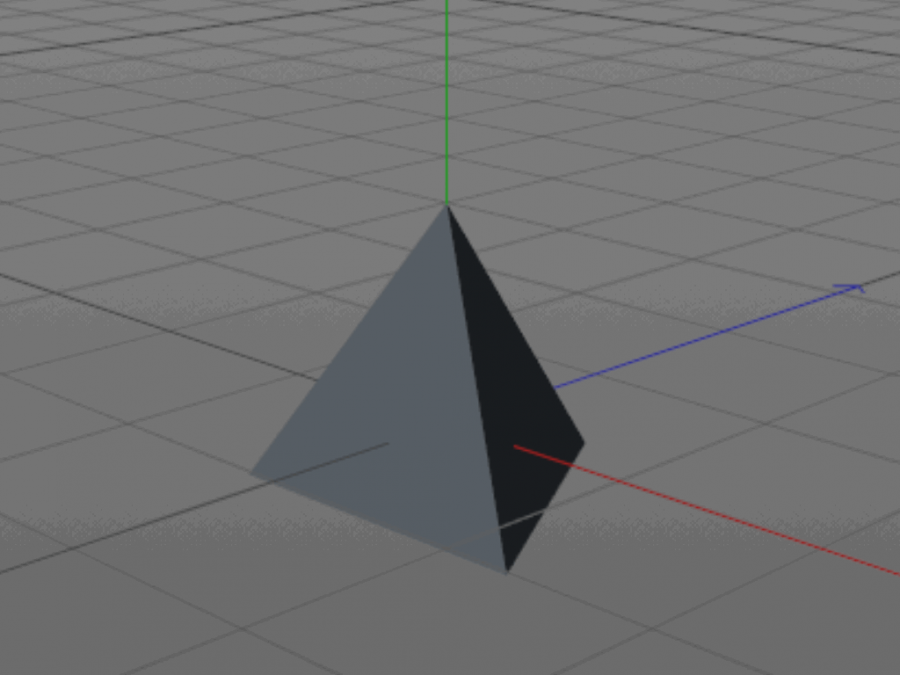

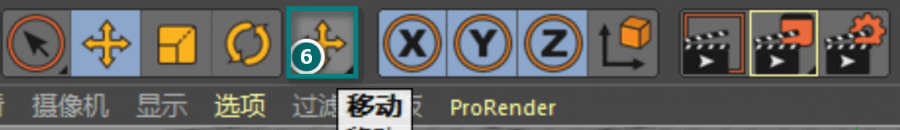

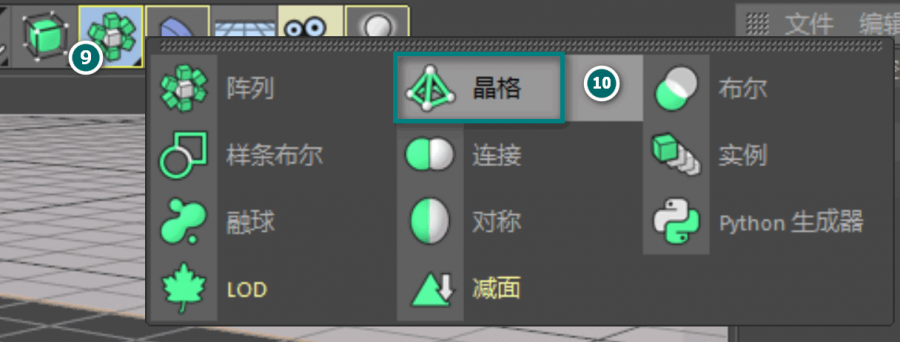

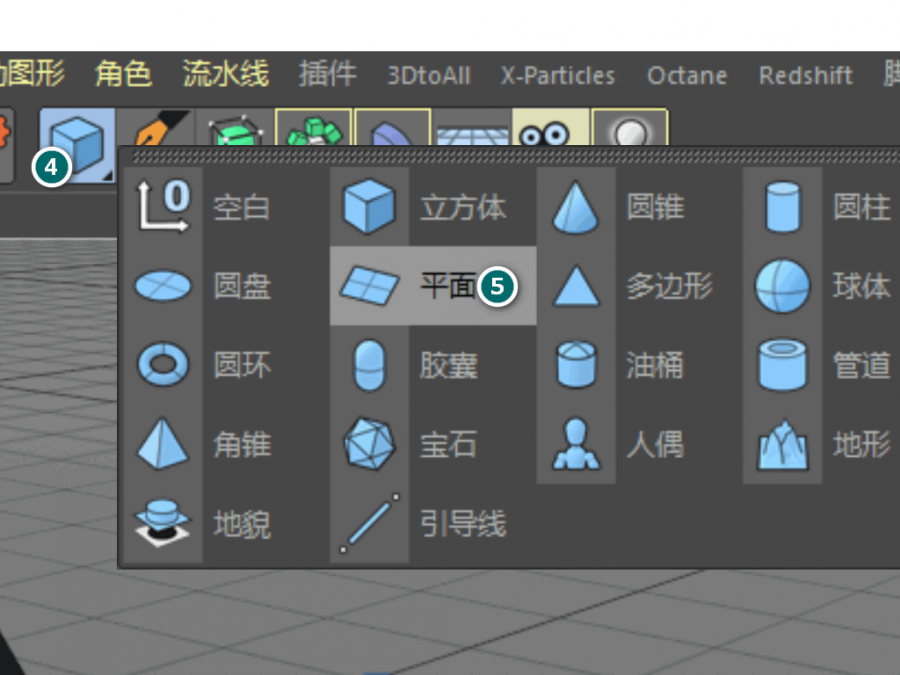

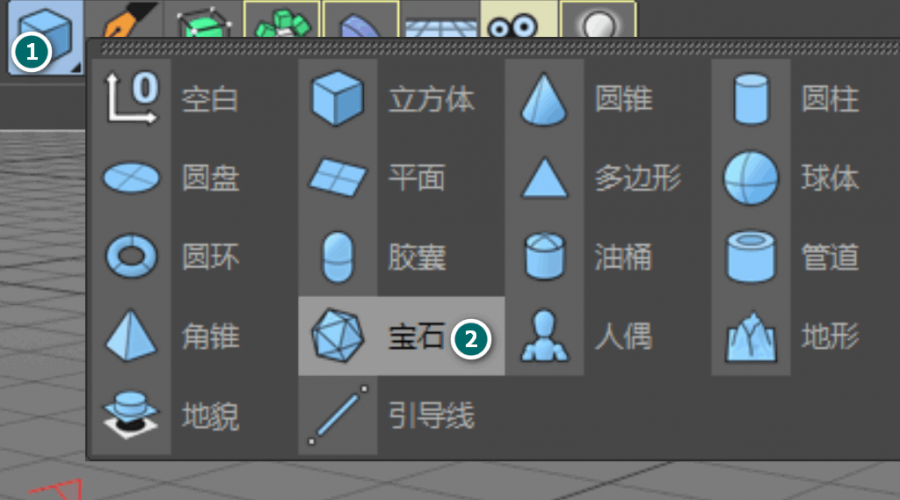

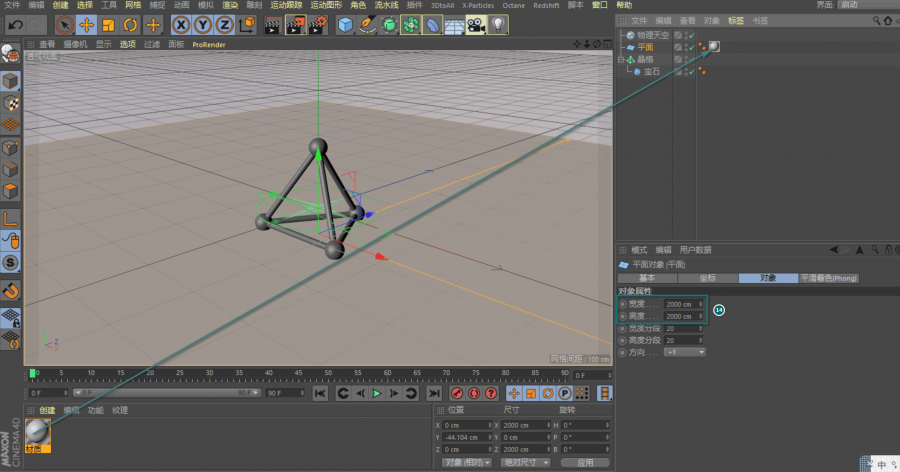

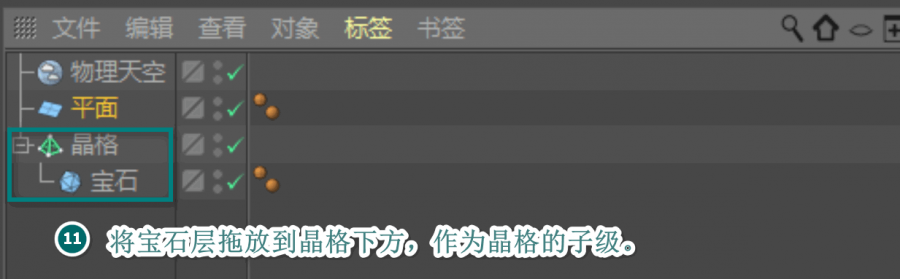

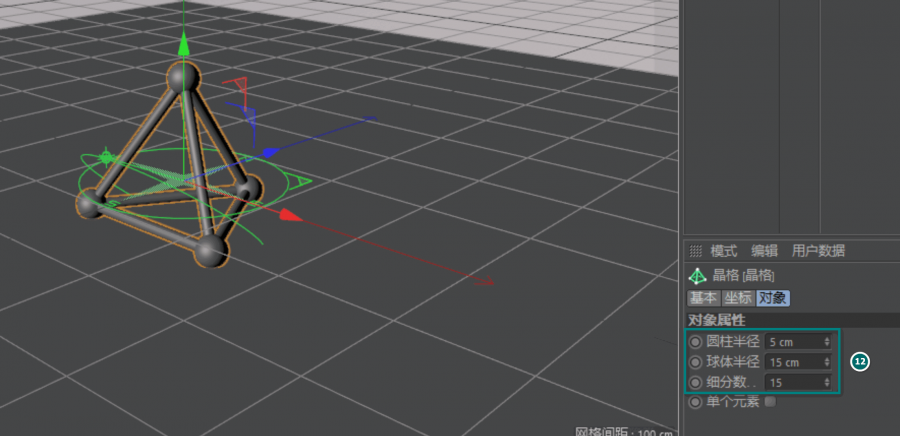

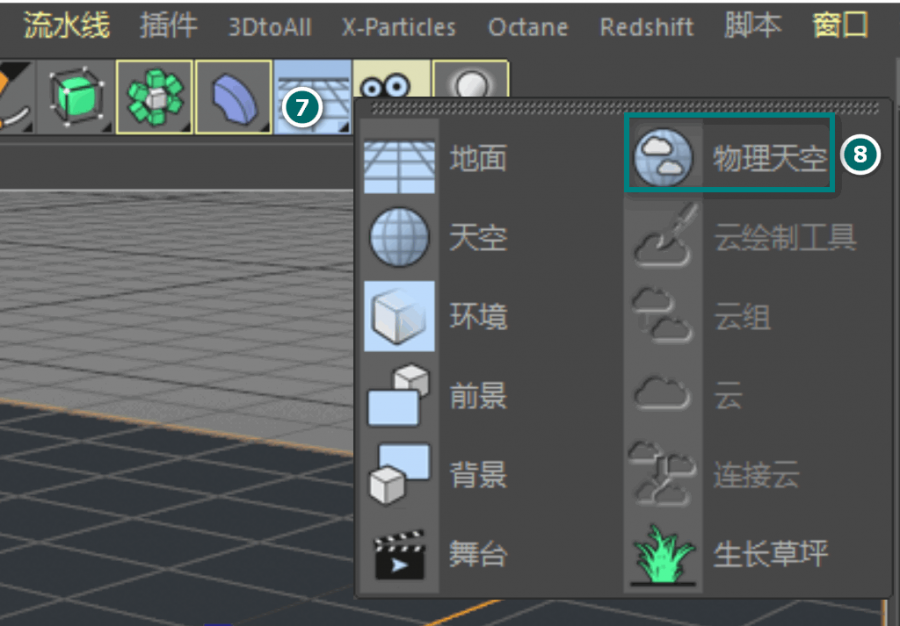

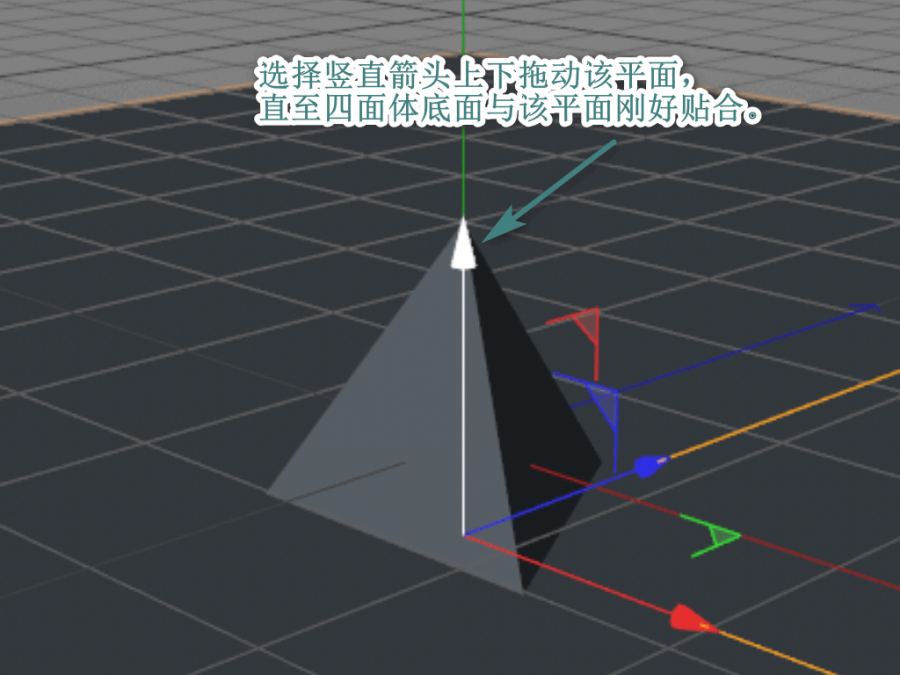

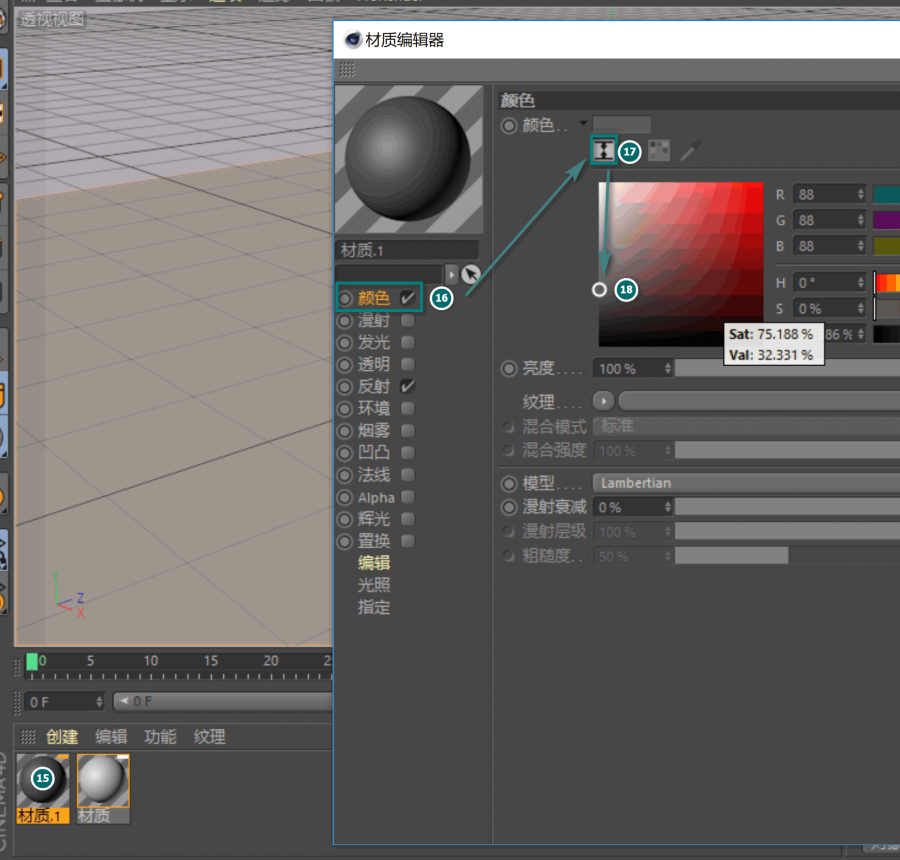

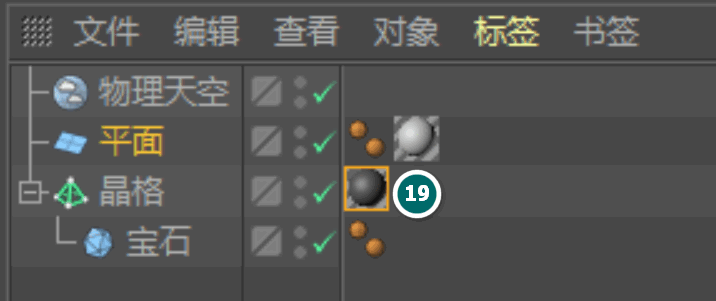

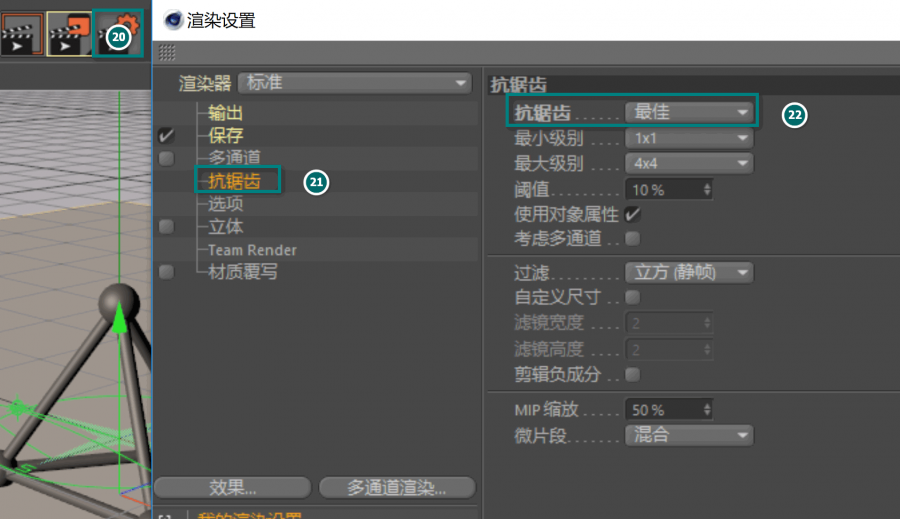

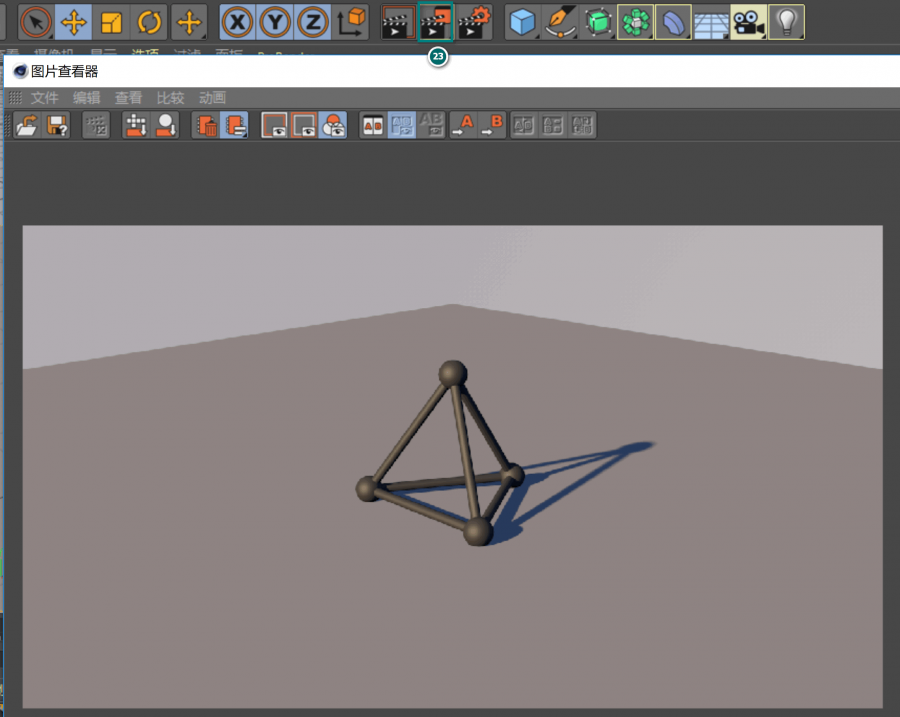

教程名称: 【C4D科研作图傻瓜教程一】制作金刚石四面体原子模型 教程方式: 截图教程 发布日期: 2018-11-06 语言: 中文简体 软件版本: Cinema 4D R19 学习难度: ⭐️☆☆☆☆ 制作人：三角板论坛-Triangle老师  导语 本教程适合C4D零基础的同学进行学习，无跳步，每次点击鼠标都标记了序号，看似步骤很多，实际上操作熟练的话三分钟之类绝对可以搞定！ 学习知识点： 认识C4D的建模工具、移动工具； 了解分段的意义； 理解父级对象和子级对象的关系，并掌握晶格工具的用法； 学会添加物理天空（照亮物体）。  01 首先，点击上图中标记为1的位置，并且鼠标按住不放，即可看到展开的图标列表，选择标记2所示的位置“宝石”，就在主窗口中建立了一个多面体结构；  02 然后，点击上图中标记3位置处的下拉菜单，这个地方可以改变多面体的面数，这里我们要用金刚石的四面体结构，所以，选择“四面”即可；  03 此时，窗口主界面中会出现上图样式的四面体结构；（是不是很正？有点像埃及法老的宿舍，有木有？^_^）  04 鼠标长按标记4位置，然后，再点击5位置的“平面”工具，这个工具跟它的名字很一致，就是用来建立平面的，我们建立这个平面的目的是为金刚石四面体结构做一个地面，让其看起来就是放在地上；  05 如果我没猜错的话，此时，你刚刚建立的平面一定跟你的四面体是相交的，为了把平面放到四面体的“脚下”，我们选择上图标记6位置的“移动工具”，点选以后，将鼠标指向垂直平面的坐标系箭头，并上下拖动就可以大概将平面放到四面体脚下的位置；  06 这里Triangle老师不给大家讲更精确的对齐方式，只求尽量简单易懂，平面只要刚刚好不与四面体相交，即可。  07 长按标记7位置的图标，并选择标记8位置的“物理天空”。为什么加这个？简单来讲就是：我们在一个暗无天日，伸手不见五指的世界里，丢了一个四面体在地上，即使你眼睛瞪得再大，你也看不到它。那就需要一个光源来照亮这个世界，这个物理天空就是给了一个亮堂堂的天空，这样，我们就能在渲染出图的时候，看到这个四面体了，而且，还会有四面体的影子哦~  08 敲黑板啦~~~关键点来啦！鼠标长按标记9所示位置的图标（父级图标，绿色表示），并选择标记10位置的晶格工具。老衲掐指一算，此时，你应该在主界面看不到任何变化！(*^▽^*) 09  瞪大眼睛啦，如上图所示，将宝石层拖动到晶格下方。此时，晶格这一层叫父级，宝石这一层叫子级。只有父子相认，才能发挥父亲和儿子的作用呀！  10 此时，主界面上基本已经有了四面体晶体结构的模样。但是，你看到的顶点上的球体一定是比较直棱直角的，结合键粗细也不合适吧？别急，按照上图右侧位置的数值进行设置即可。前两项应该都好理解，第三项的意思是要用几条直线画成一个圆，换句话说就是要用多少个面组成一个球体（大概可以这样理解），所以其数值越高，球体就会变得越平滑；  11 现在模型已经建立完毕，也有了光照环境，接下来就是要给模型材质了。（材质的意思就是要定义这个模型是金银铜铁还是塑料、橡胶、液体？给什么材质，渲染出来就像什么物体）双击此处，即可建立一个最简单的材质；  12 将上图中新建的材质球，用鼠标拖给右侧的平面层。这样就定义了地面的材质；  13 我们再一次在刚才的空白区域双击鼠标，建立一个新的材质球，并且，用鼠标双击这个材质球，就可以弹出材质编辑器的界面，按照上图中16、17、18标记，依次点选，即可建立一个颜色偏黑灰的材质。因为这个颜色更符合碳原子的特点。这也是常识问题，哈！  14 将这个材质，再次拖到晶格图层，这也就将这个黑灰色材质赋予了整个四面体晶体结构。  15 此时，建模，材质，环境都已经配置好了。为了得到较好的效果，我们需要对渲染设置进行一个小小的设置，目的是为了消除模型边缘的锯齿感。如上图，先点击标记为20的图标，弹出渲染设置窗口后，点击“抗锯齿”，在右侧设置抗锯齿为最佳；  16 最后，就差一哆嗦了。点击标记23所示的图标，即可开始渲染，分分钟即可渲染完毕；怎么样？刺不刺激？激不激动？简不简单？还想学不想学？o(*￣︶￣*)o 想学就来三角板论坛吧！百度搜索“三角板论坛”或者点击网址：www.scidrawing.com 工程源文件在附件当中 不要忘了关注我们的微信号，努力提升国内科研工作者的科研论文作图水平是我们不懈努力的目标！ 微信号：scidrawing 加关注  |
