[交流] 求助大神，一个ansys梁变性问题 已有2人参与

如图，梁一端固定，另外一端有块板压上面，我在施加20    21      22     23毫米位移时，都正常，但是计算到24毫米位移时不收敛了，单独直接施加24毫米位移计算又能算出来，有大神指点迷津一下吗？拜谢！

求助大神，一个ansys梁变性问题


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2017-12-13 21:03:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunxiangdong

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
如果定义了非线性材料，考虑到非线性材料应力与路径有关，有可能会出现这种情况。

发自小木虫Android客户端
赞一下 回复此楼
90后其实也不错的...加油!
2楼2017-12-13 21:44:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天天学一点

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by sunxiangdong at 2017-12-13 21:44:59
如果定义了非线性材料，考虑到非线性材料应力与路径有关，有可能会出现这种情况。

我又试了下，施加25毫米，不管是用慢慢施加还是直接施加25毫米，都不收敛……能怎么解决吗？

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-12-13 21:54:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunxiangdong

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
那你试下材料改成弹性，如果弹性材料没问题的话，就说明你施加的位移已经打到塑性状态的极限了，结构已经转换成机构，出现刚体位移，失去了稳定性。

发自小木虫Android客户端
赞一下 回复此楼
90后其实也不错的...加油!
4楼2017-12-13 22:04:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
按楼上所说，你可以对已经计算出来的 24 mm 位移的结果，到常用后处理，查看一下根部的 Mises 应力是否达到和超过了材料的屈服应力。
  另外，你的模型中是如何设置接触的？计算不收敛时，出现了什么错误和警告信息？接触属性设置不当，也会造成计算不收敛。
赞一下 回复此楼
5楼2017-12-14 07:45:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天天学一点

新虫 (初入文坛)

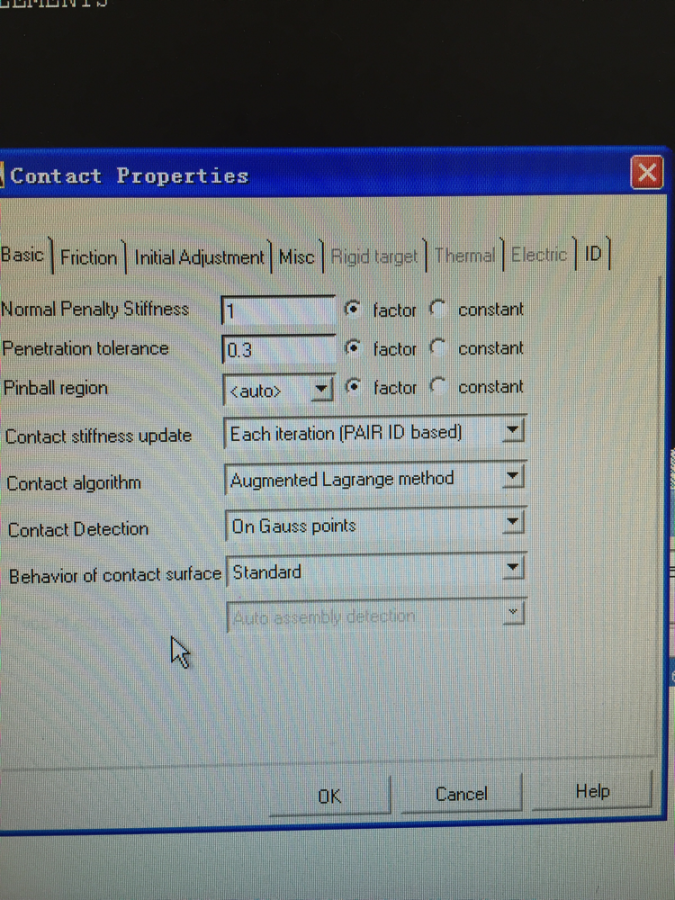

求助大神，一个ansys梁变性问题-1

发自小木虫IOS客户端
赞一下 回复此楼
6楼2017-12-18 10:32:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天天学一点

新虫 (初入文坛)
在20毫米时就已经开始塑性变形了

发自小木虫IOS客户端
赞一下 回复此楼
7楼2017-12-18 10:32:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天天学一点

新虫 (初入文坛)

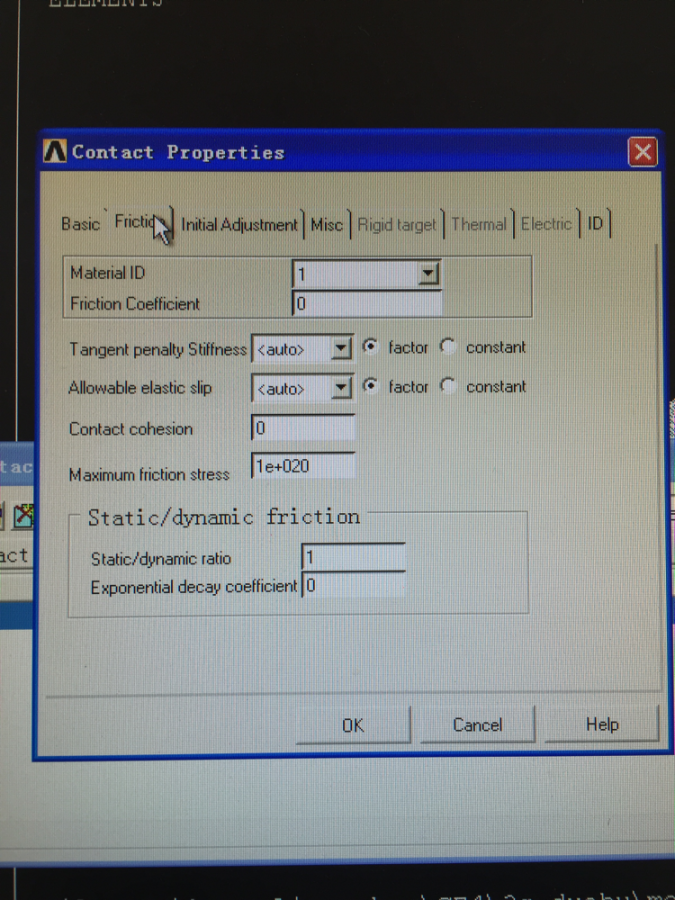

求助大神，一个ansys梁变性问题-2

发自小木虫IOS客户端
赞一下 回复此楼
8楼2017-12-18 10:36:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天天学一点

新虫 (初入文坛)

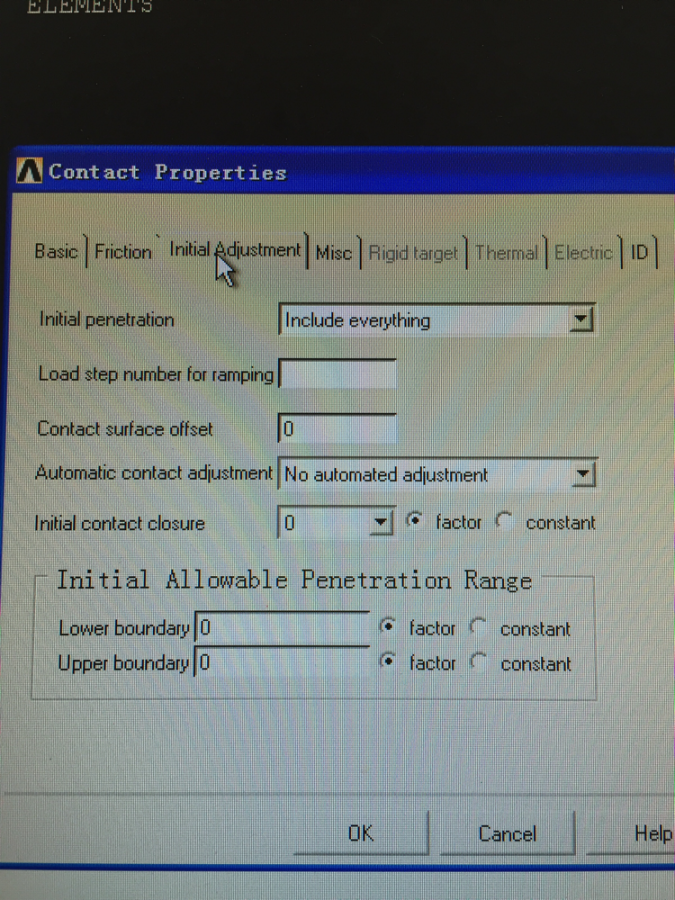

求助大神，一个ansys梁变性问题-3

发自小木虫IOS客户端
赞一下 回复此楼
9楼2017-12-18 10:36:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天天学一点

新虫 (初入文坛)
求助大神，一个ansys梁变性问题-4

发自小木虫IOS客户端
赞一下 回复此楼
10楼2017-12-18 10:36:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
