使用COMSOL计算一个线圈模型的电容，软件设置问题
|
|

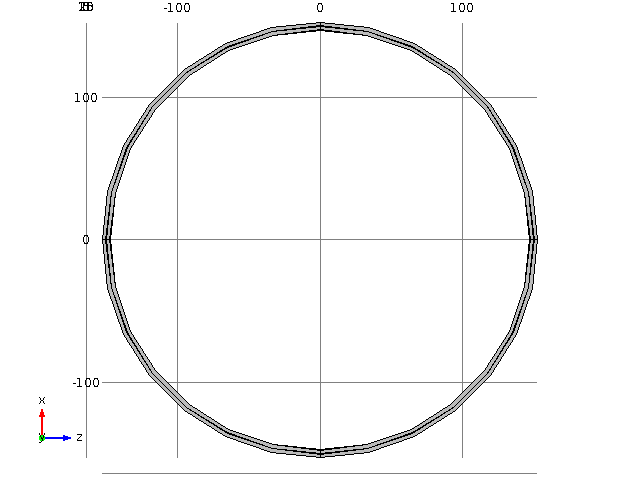

大家好，我是个comsol的新手，想用comsol计算这个简单模型的总电容，2个环每个环自己的电容还有2个环之间的相互电容。但是模型跑出来的值总感觉不对，因为我希望最后这个模型能加到60层，每层由11个环组成。最后能计算整个模型的总电容，个别层自己的电容和不同层间的相互电容。3D在comsol里太慢了，所以这个模型用2D轴对称做的。我想用这个2层每层2个环的简化模型先尝试一下怎么算。 模型的文件和图片上传，恳请大侠指点下~谢谢 更新：我又重新改了下模型请看"最新"，用terminal替换掉elec. potential。但不太清楚那个terminal和ground的boundary应该怎么选？希望大家能指点下~ 我自己觉得是每一层最里面一环的靠内边选做ground，最外面一环的靠外边选作termianl，不知道这样对不对。又或者应该每一个环都分别一边ground一边terminal。 最主要的是我这个最新的模型运行之后，结果发现在所有不同的频率下，计算出来的电容为什么都不变？ 按我导师说应该这个电容也随着频率变化变的。而且我感觉我在计算的这个值不是看到论文中的turn-to-turn，disk-to-disk电容值，如果想计算这两个值，模型应该怎么修改呢？ 希望大家能指点下，非常感谢！  2层  每层是2个环 |
