[求助] AFM图求解

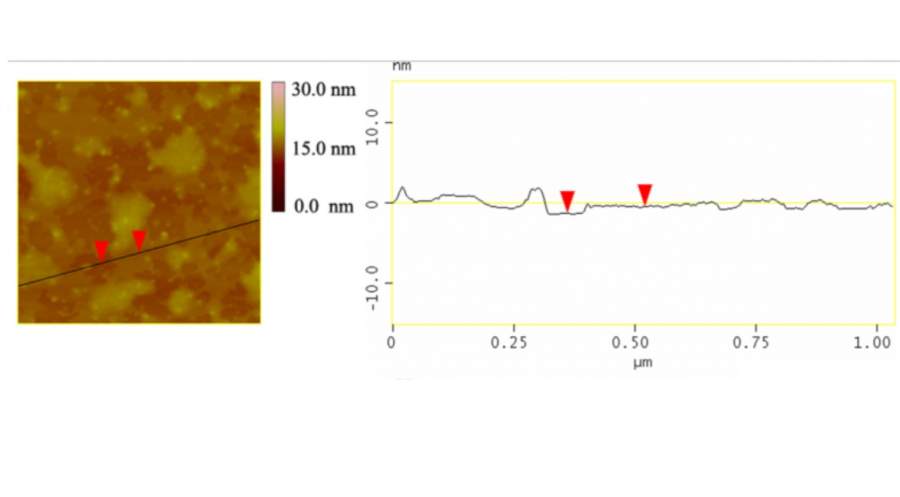

大侠们，麻烦帮忙看一下这个AFM图是纳米石墨烯的。有个疑问：颜色条显示淡黄色偏深一些的颜色应该代表10nm左右，但是右图中的两个红色箭头显示都远远小于10nm，感觉大概就2nm左右，这个是什么原因呢？合理吗？谢谢


1楼 2017-12-12 20:46:16

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

木虫 (著名写手)

哥们，你别把相区厚度和宽度弄混了

发自小木虫Android客户端

2楼2017-12-12 21:30:26

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

至尊木虫 (著名写手)

引用回帖:

2楼: Originally posted by opporealme at 2017-12-12 21:30:26
哥们，你别把相区厚度和宽度弄混了

兄弟，能说的具体点吗？以前没接触过AFM，谢谢。颜色条显示0-30nm是表示图形中的厚度还是宽度呢？右侧的图中，是不是横轴代表长度，纵轴代表厚度呢？

3楼2017-12-14 10:45:30

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

木虫 (著名写手)

引用回帖:

3楼: Originally posted by storm123456 at 2017-12-14 10:45:30
兄弟，能说的具体点吗？以前没接触过AFM，谢谢。颜色条显示0-30nm是表示图形中的厚度还是宽度呢？右侧的图中，是不是横轴代表长度，纵轴代表厚度呢？...

你这个图是AFM高度图，颜色带代表样品表面相区的高度。在你的两个标记点的曲线图上两点之间横坐标的差值代表宽度，纵坐标的差值代表厚度。

发自小木虫Android客户端

4楼2017-12-14 10:58:52
