[求助] 求助，请各位专业人士看看这些铝导线的金相组织！！！！ 已有2人参与

我的实验是将铝导线直接通电使其发热直到断裂，金相组织均为导线的纵截面。
图一：图中的大块状组织是大晶粒吗？大块状组织中的小黑点是什么？

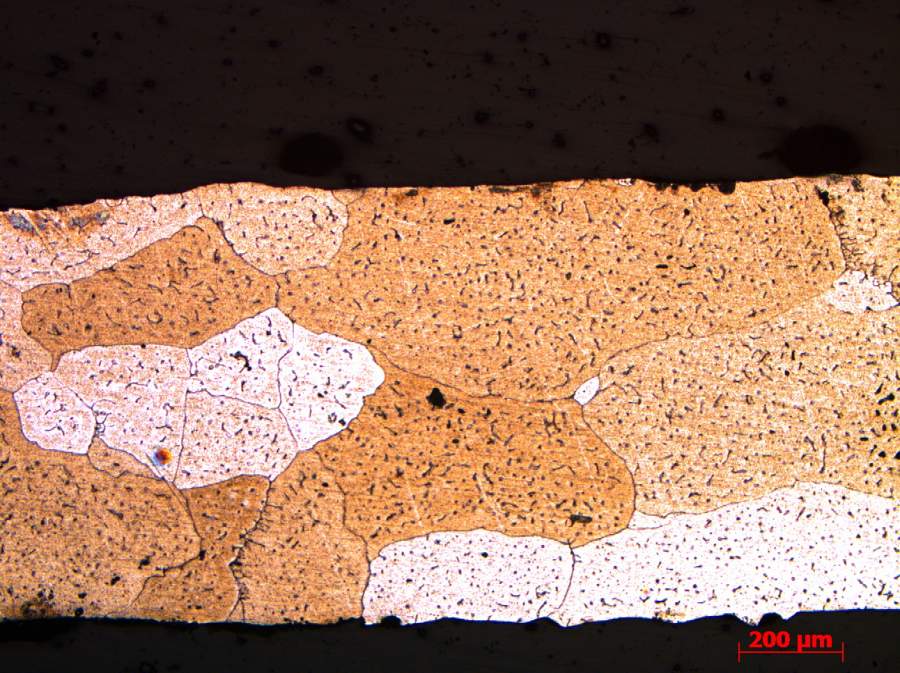

图二：与图一相似，大块状中的小黑点变为细小的线，这些线是晶界吗？

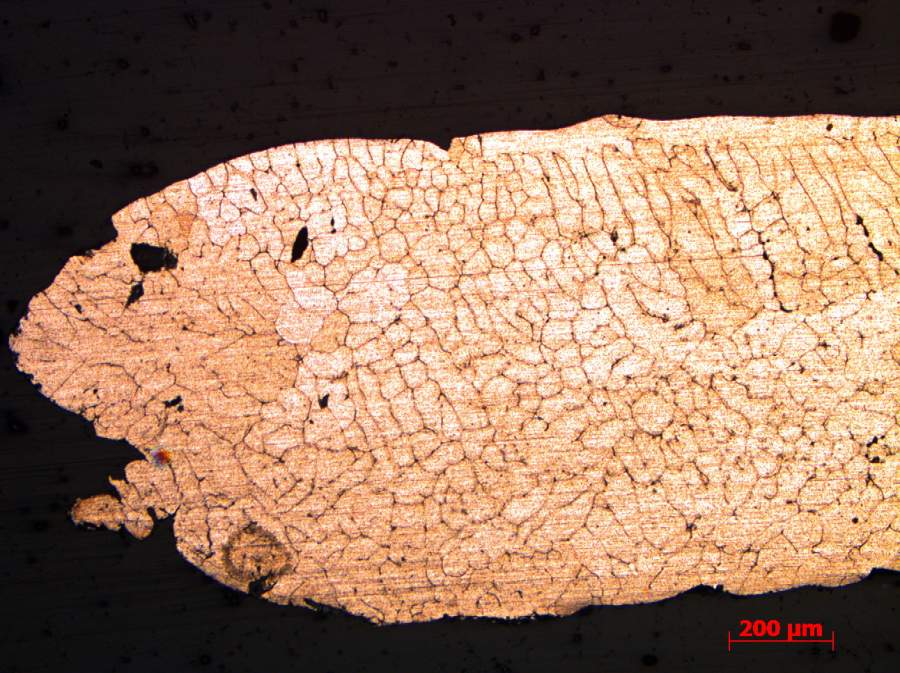

图三：这是支晶网络吗？
图四：左侧的组织是纤维状组织吗？

求助，请各位专业人士看看这些铝导线的金相组织！！！！


求助，请各位专业人士看看这些铝导线的金相组织！！！！-1


求助，请各位专业人士看看这些铝导线的金相组织！！！！-2


求助，请各位专业人士看看这些铝导线的金相组织！！！！-3
回复此楼

» 猜你喜欢
1楼 2017-12-12 14:06:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hfy1956

新虫 (小有名气)

【答案】应助回帖

我觉得是高温晶界融化和晶界高温平直化造成的断裂
赞一下 回复此楼
2楼2018-01-31 10:30:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)

【答案】应助回帖

一：图中的大块状组织是大晶粒吗？
_是
大块状组织中的小黑点是什么？
-析出相
图二：与图一相似，大块状中的小黑点变为细小的线，这些线是晶界吗？
-不全是晶界，也可能是穿晶裂纹
图三：这是支晶网络吗？
-看上去像树枝晶。可能导线有熔化。
图四：左侧的组织是纤维状组织吗？
-更像是纤维组织之后的再结晶组织。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
欢迎失效分析案例咨询
3楼2018-01-31 15:12:31
