sculptureljk新虫 (初入文坛)
|
[求助]

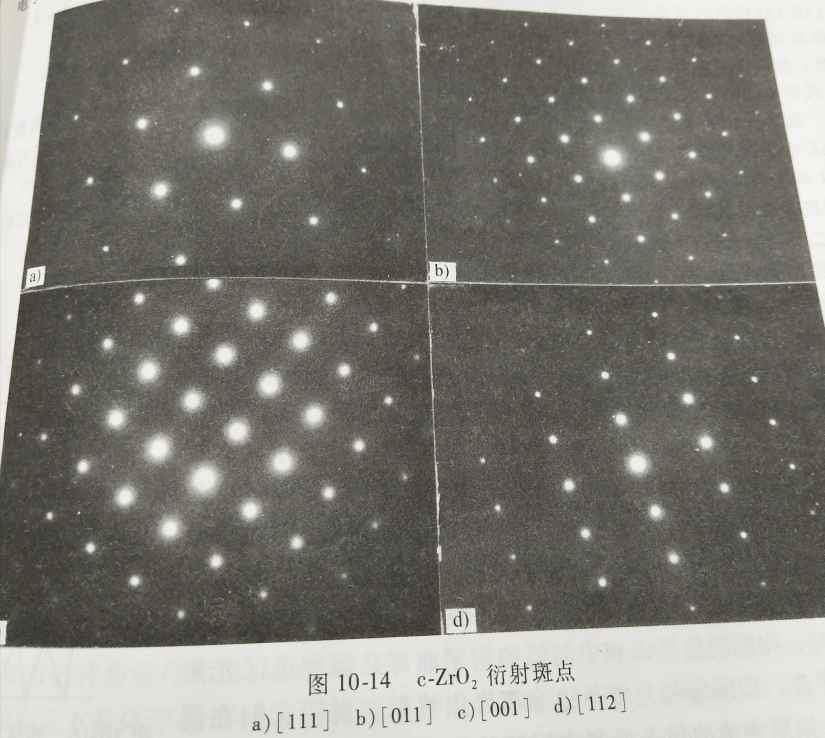

衍射斑点为什么有大有小，有亮有暗？比如这张图 已有1人参与
|
衍射斑点为什么有大有小，有亮有暗？比如这张图 发自小木虫Android客户端 |
回复此楼» 猜你喜欢
海外生活三年，学成三年
已经有0人回复
-
澳洲有没有什么工作推荐
已经有0人回复
-
电气科学与工程论文润色/翻译怎么收费?
已经有107人回复
-
一个奇怪的玄学:谁带孩子，孩子就会长得越像谁
已经有16人回复
-
CSC-UTT : CNRS 法国国家科学研究中心/utt 特鲁瓦工程技术大学 CSC博士phd全奖招生
已经有11人回复
-
老男孩计划2026年读博申请
已经有3人回复
-
青岛大学国家青年人才郑晓钦教授课题组2026年9月入学博士招生
已经有0人回复
-
青岛大学国家青年人才郑晓钦教授课题组2026年9月入学博士招生
已经有0人回复
-
青岛大学国家青年人才郑晓钦教授课题组2026年9月入学博士招生
已经有5人回复
gxytju2008
专家顾问 (文坛精英)
-
专家经验: +1654 - 应助: 4104 (副教授)
- 贵宾: 0.053
- 金币: 47758.2
- 散金: 4089
- 红花: 503
- 帖子: 14993
- 在线: 7310.7小时
- 虫号: 1111232
- 注册: 2010-09-29
- 性别: GG
- 专业: 材料物理化学
- 管辖: 微米和纳米
2楼2017-12-11 20:16:56
★ ★
sculptureljk(20091783代发): 金币+2 2018-05-18 22:41:47
sculptureljk(20091783代发): 金币+2 2018-05-18 22:41:47
|
就你的图而言，只是因为隔得远一些的点参与衍射的电子少一点罢了 发自小木虫Android客户端 |
3楼2017-12-11 23:51:56
scu胡传珠
新虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 2070.3
- 红花: 2
- 帖子: 287
- 在线: 48.2小时
- 虫号: 3557307
- 注册: 2014-11-24
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
★ ★
sculptureljk(20091783代发): 金币+2 2018-05-18 22:41:54
sculptureljk(20091783代发): 金币+2 2018-05-18 22:41:54
|
有大有小是因为中心斑是透射束，最多电子所以最亮，其它越偏离中心斑电子越少，有明有暗是因为有的结构因子强，有的弱。 发自小木虫Android客户端 |
4楼2017-12-12 08:39:07
sculptureljk
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 54
- 帖子: 13
- 在线: 1.3小时
- 虫号: 7353701
- 注册: 2017-10-23
- 专业: 金属材料的合金相、相变及
5楼2017-12-17 11:08:01
★
sculptureljk(20091783代发): 金币+1 2018-05-18 22:42:10
sculptureljk(20091783代发): 金币+1 2018-05-18 22:42:10
|
电子衍射花样是周期排列的原子与电子交互作用的结果，产生衍射花样的直接原因是原子周期性。花样里是没有所谓“深浅”之分的，与电子束作用的每个原子都对图中每个点的亮度有所贡献，每个原子的贡献在一定周期性下累加起来就是衍射斑点。 理论上只有严格符合布拉格条件时会出现衍射斑，但因为电子波长短加之薄膜试样的作用，可以看到稍微偏离布拉格条件的斑点。越偏离衍射条件，斑点就越暗，这也是你看到周围斑点暗于内部斑点的原因。至于中心斑本身就是透射束引起的，强度远高于衍射束，自然最亮。 发自小木虫Android客户端 |
6楼2017-12-18 14:02:00
