[求助] 100金币求教Fluent中散热问题 已有1人参与

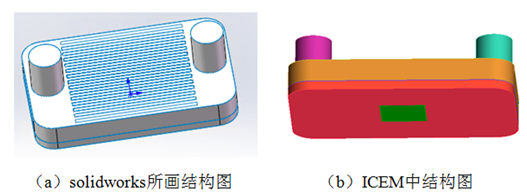

我用solidworks建立了一个简单的三维芯片散热模型（使用水对一个热源进行冷却），用ICEM对其进行网格划分（非结构化网格），之后导入Fluent进行计算。在计算时，发现冷却水没能把热量带走，猜测是ICEM中出错。

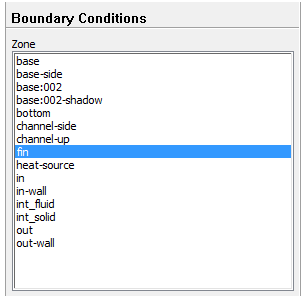

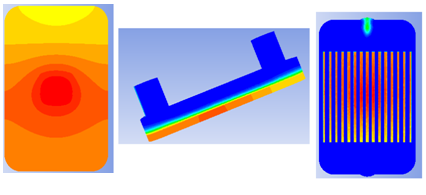

ICEM文件、Fluent中边界条件、计算结果附上100金币求教Fluent中散热问题


100金币求教Fluent中散热问题-1


100金币求教Fluent中散热问题-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : project.tin
    • 2017-12-10 21:43:09, 189.96 K

» 猜你喜欢
1楼 2017-12-10 21:44:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yongxin17

银虫 (初入文坛)
交界面要设置为interf ace

发自小木虫IOS客户端
赞一下 回复此楼
2楼2017-12-18 23:45:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rugaoxuhao

新虫 (初入文坛)
请问你这个热源是怎么定义的呢？可以直接通过热量而不是温度来定义吗？

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-12-27 14:59:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lmy8958

银虫 (小有名气)

【答案】应助回帖

热源与冷源界面的网格是否节点相连，不相连的话需要interface耦合。
你发几个图片别人也不好看，发个cas文件不就好了嘛
赞一下 回复此楼
4楼2017-12-30 10:35:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yongxin17

银虫 (初入文坛)
首先我想问一下题主，你是怎么判断没有传热的，从图上我看不出来，如果真的没有传热的话，那一楼是正解，又或是另外一个大家经常容易忽略的问题。

发自小木虫IOS客户端
赞一下 回复此楼
5楼2017-12-31 00:42:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
