[求助] 电化学阻抗谱分析求助！！！！

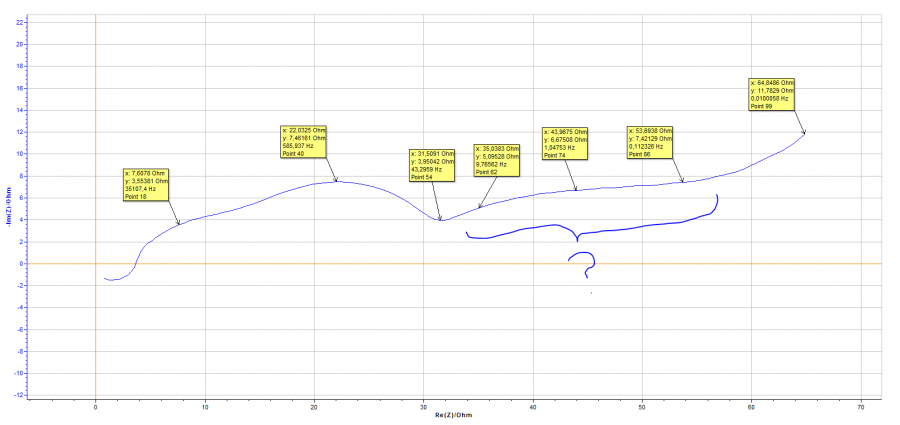

造的Si/C 和 Li 的半电池， 测的电化学阻抗谱如下图所示， 后面一段不知道对应什么电化学过程，Warburg 应该从哪开始呢？

一些点的频率我已经标出来了，一般来说warburg 应该是从10 Hz 开始么？

电化学阻抗谱分析求助！！！！
回复此楼

» 收录本帖的淘帖专辑推荐

我的腐蚀专用

» 猜你喜欢
1楼 2017-12-08 18:48:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

K.S.

木虫 (正式写手)
★
langzhizhou: 金币+1 2017-12-08 21:27:32
大概就是你大括号左端点开始到最后

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-12-08 19:59:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aitutuz

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by K.S. at 2017-12-08 19:59:03
大概就是你大括号左端点开始到最后

一般warburg不是以45度线开始的么，为啥会有个平台一样的东西，有些电池测出来还是个拱起来的圆弧。
赞一下 回复此楼
3楼2017-12-08 20:12:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

K.S.

木虫 (正式写手)
★
langzhizhou: 金币+1 2017-12-08 21:27:39
说明阻抗太大。或者SEI膜形成不好。循环几次看看

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-12-08 20:34:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aitutuz

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by K.S. at 2017-12-08 20:34:21
说明阻抗太大。或者SEI膜形成不好。循环几次看看

这个就是循环过之后才出现的，刚conditioning完的电池就没有这个平台一样的东西。
赞一下(1人) 回复此楼
5楼2017-12-08 22:44:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

K.S.

木虫 (正式写手)
啊那可能是硅结构破坏了，毕竟硅膨胀很厉害。导致产生了多个相界面。一般相界面处是半弧形，表示界面的电荷转移阻抗

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-12-09 09:56:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aitutuz

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by K.S. at 2017-12-09 09:56:57
啊那可能是硅结构破坏了，毕竟硅膨胀很厉害。导致产生了多个相界面。一般相界面处是半弧形，表示界面的电荷转移阻抗

有这种可能，但是为什么会出现在低频区，这个不是很理解了
赞一下 回复此楼
7楼2017-12-15 21:35:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

K.S.

木虫 (正式写手)
噗╮(￣▽￣)╭，我猜测是这种相界面和破坏已经影响到离子的扩散，所以…不知道是不是

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-12-15 22:32:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
