[求助] 管道泄漏外流场网格畸形

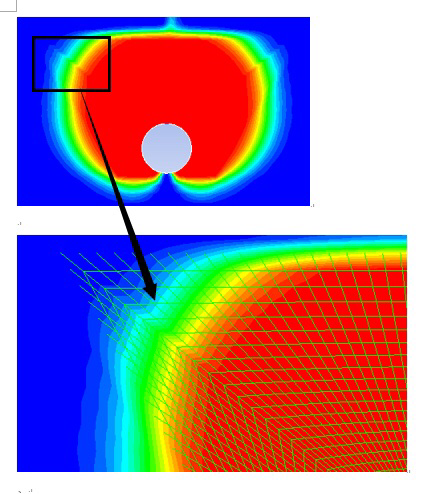

求助，做了一个管道泄漏仿真，icem画网格进行o型剖分后产生产生了角度非常小的网格，使得计算结果出现了畸形。这种情况应该怎么修改网格呢？万分感谢！！！

管道泄漏外流场网格畸形

管道泄漏外流场网格畸形-1

发自小木虫IOS客户端

» 猜你喜欢

售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急已经有8人回复
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急已经有11人回复
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急已经有11人回复
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急已经有8人回复
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急已经有10人回复
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急已经有12人回复
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急已经有8人回复
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急已经有9人回复
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急已经有10人回复
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急已经有11人回复

1楼 2017-12-07 10:02:34

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

茜仔1992

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 885.6
红花: 4
帖子: 89
在线: 7.4小时
虫号: 7241560
注册: 2017-09-28
专业: 流体力学

梯形内部不做o型切分，直接切割成3*3的块会不会好些

发自小木虫Android客户端

» 本帖已获得的红花（最新10朵）

bonus512

2楼2017-12-07 10:10:15

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

茜仔1992

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 885.6
红花: 4
帖子: 89
在线: 7.4小时
虫号: 7241560
注册: 2017-09-28
专业: 流体力学

网格过渡尽量调整一下

发自小木虫Android客户端

3楼2017-12-07 10:11:12

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

ding11038

发自小木虫IOS客户端

4楼2017-12-07 10:36:11

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

bonus512

新虫 (小有名气)

应助: 1 (幼儿园)
金币: 56.1
帖子: 56
在线: 15.3小时
虫号: 4376277
注册: 2016-01-23
专业: 岩土与基础工程

引用回帖:

2楼: Originally posted by 茜仔1992 at 2017-12-07 04:10:15
梯形内部不做o型切分，直接切割成3*3的块会不会好些

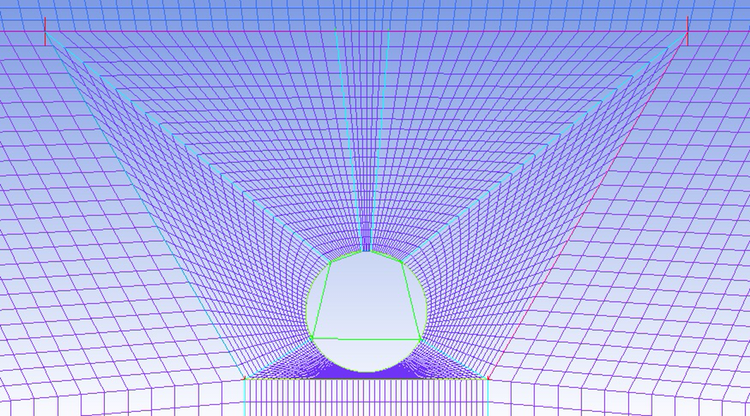

梯形内部应该要用o型剖分才能让圆管周围的网格质量好些吧。我按照你的思路尝试了在梯形内切块再剖分，但是在梯形的两个角处，由于合并了节点出现了图1所示的畸形。

管道泄漏外流场网格畸形-2

发自小木虫IOS客户端

5楼2017-12-07 22:28:46

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

bonus512

新虫 (小有名气)

应助: 1 (幼儿园)
金币: 56.1
帖子: 56
在线: 15.3小时
虫号: 4376277
注册: 2016-01-23
专业: 岩土与基础工程

送红花一朵

引用回帖:

2楼: Originally posted by 茜仔1992 at 2017-12-07 04:10:15
梯形内部不做o型切分，直接切割成3*3的块会不会好些

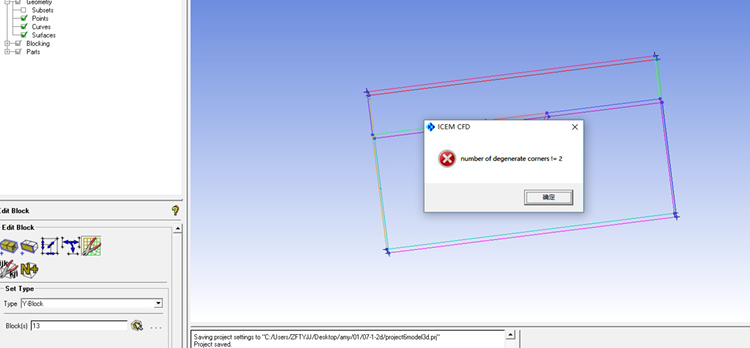

之后我又尝试了在梯形切出来的三角形网格处用y型剖分但是y型剖分一直提示degenerate degree 错误。如图。不知道是什么原因。请问知道怎么解决吗？万分感谢！！

管道泄漏外流场网格畸形-3

发自小木虫IOS客户端

6楼2017-12-07 22:30:35

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

bonus512

新虫 (小有名气)

引用回帖:

4楼: Originally posted by ding11038 at 2017-12-07 04:36:11

发自小木虫IOS客户端

7楼2017-12-07 22:30:51

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

茜仔1992

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 885.6
红花: 4
帖子: 89
在线: 7.4小时
虫号: 7241560
注册: 2017-09-28
专业: 流体力学

管道泄漏外流场网格畸形-4

发自小木虫Android客户端

8楼2017-12-08 09:22:39

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

茜仔1992

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 885.6
红花: 4
帖子: 89
在线: 7.4小时
虫号: 7241560
注册: 2017-09-28
专业: 流体力学

引用回帖:

8楼: Originally posted by 茜仔1992 at 2017-12-08 09:22:39

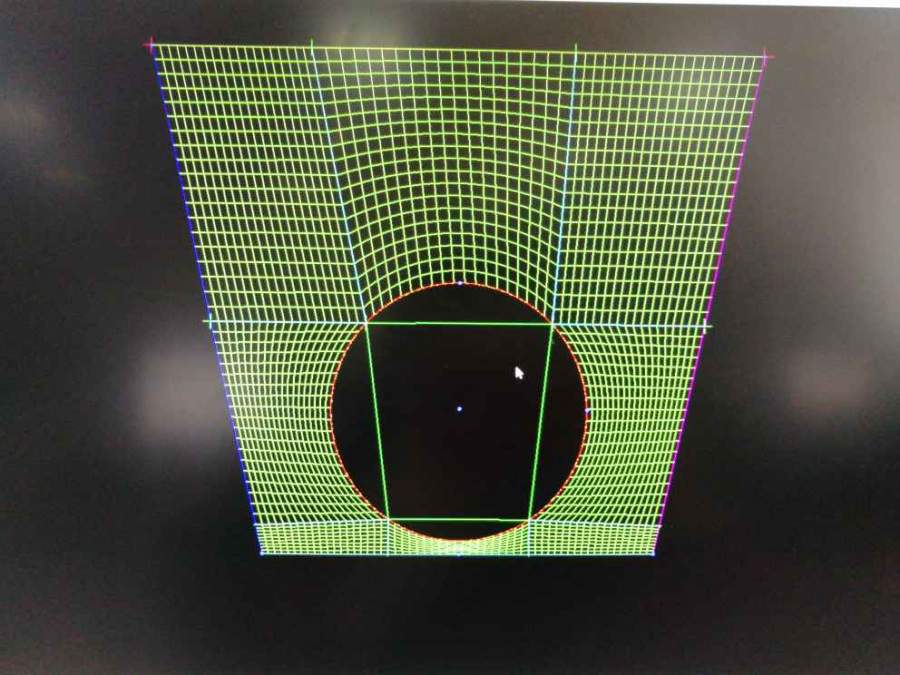

梯形内部大致是这个意思

发自小木虫Android客户端

» 本帖已获得的红花（最新10朵）

bonus512

9楼2017-12-08 09:23:13

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

bonus512

新虫 (小有名气)

应助: 1 (幼儿园)
金币: 56.1
帖子: 56
在线: 15.3小时
虫号: 4376277
注册: 2016-01-23
专业: 岩土与基础工程

送红花一朵

引用回帖:

9楼: Originally posted by 茜仔1992 at 2017-12-08 03:23:13
梯形内部大致是这个意思
...

按照你的方法做了效果还不错非常感谢

发自小木虫IOS客户端

10楼2017-12-09 20:53:48
